一份意大利风格小镇空调通风CAD施工图纸(地下1层)(全空气系统)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：单层建筑,多层建筑
• 建筑设计面积：117920.6平方米
• 建筑地上层数：1~2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：51张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：空气调节器
• 空调系统：全空气系统,制冷剂系统
• 项目所在地：广东

附件详情

• 暖通设计施工说明
• 主要设备表及图例
• 通风防排烟 系统原理图
• 空调系统原理图
• 地下通风防排烟平面图
• 空调通风平面图
• 空调冷媒管路图
• 屋顶层空调平面图

附件详情

稿件为广州某意大利风格小镇空调空调通风设计施工图纸；整个项目包括“1~13栋”13个商业区域，主体为一层商业建筑，局部二层。建筑层数地上一层，局部二层，地下一层。项目建筑面积117920.6平方米，其中地下室建筑面积57637.49平方米，地上建筑面积60283.11平方米。
设计内容：商业区的通风空调设计，地下室的通风与排烟。厨房的通风设计应由厂家进行二次深化设计，该资料仅预留路由及电量。该项目的冷热源采用变制冷剂流量多联机空调系统。

，图纸共51张。

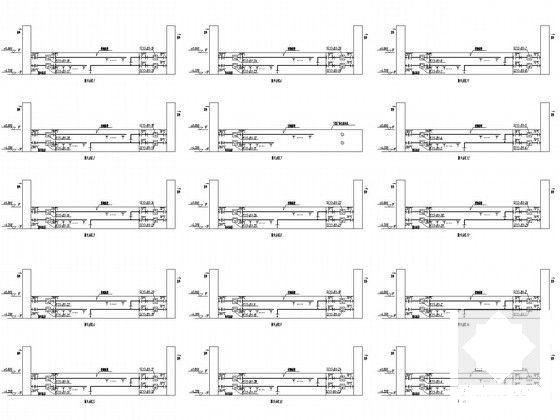

1栋 空调系统原理图

地下通风排烟局部

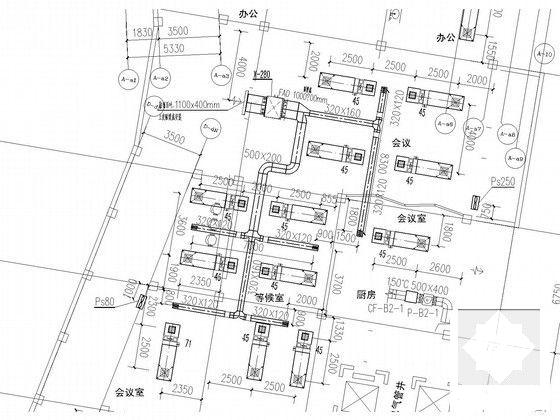

风管布置大样

通风防排烟系统原理图

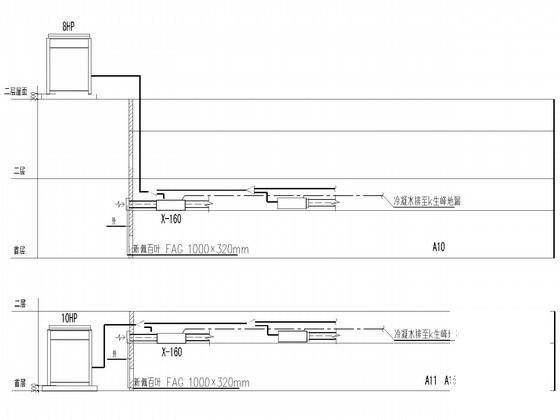

空调冷媒管路图

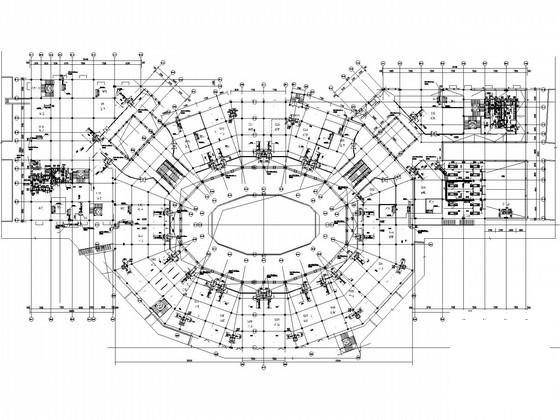

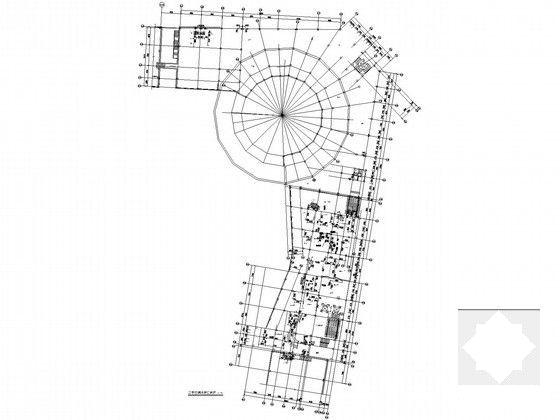

10#商铺空调平面图

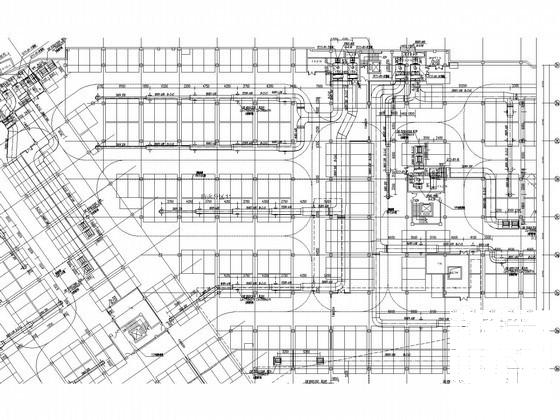

地下室通风平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
