一份商务办公楼空调通风系统设计CAD施工图纸（蓄冰空调系统）

jxyy7788 · 发表于 2020-2-27 16:46:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业
建筑设计面积：83400平方米
图纸设计深度：施工图
参考图纸：36张
冷热源：蓄冷（热）系统
空调系统：全空气系统
水系统：单式泵,变流量,双管制,同程式
送风方式：散流器送风
项目所在地：广东
设计内容：空调,通风,防排烟,机房

附件详情

一、项目概要：
建筑位于广东省，建筑类别为办公，商务等，该项目总建筑面积:83400M2....
二、冷热源：
冷源设计为部分负荷蓄冰式制冷系统...
三、空调系统：

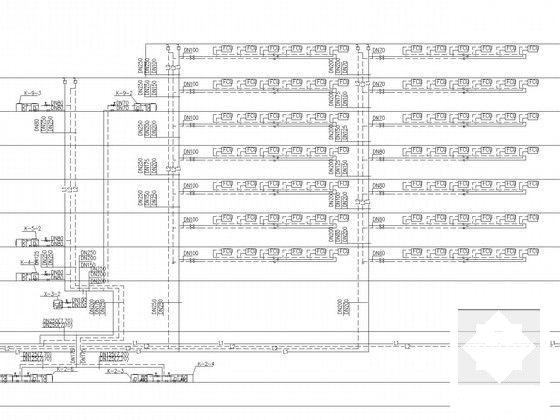

1.该项目空调水系统按两管制设计,一次泵系统,变流量运行。
2.风机盘管环路及空调机组环路竖向及水平方向均按同程布置。

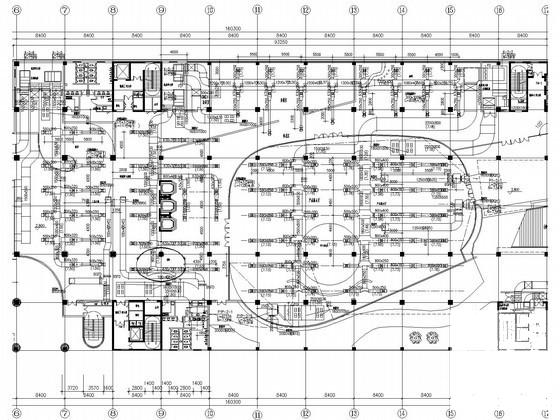

3.末端系统分别设计为全空气低速空调系统及风机盘管加新风系统..
四、通风排烟系统：
1.地下一层冷冻机房设有机械排风系统。

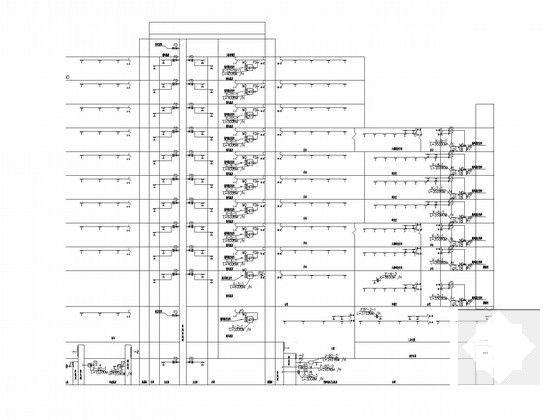

2.该项目的卫生间均设有排风设施，除在各卫生间设有排气扇外，另设有集中排风用风机。

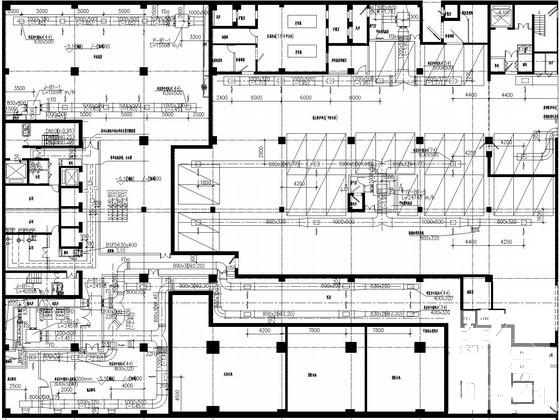

3.车库设有五个机械排烟(兼排风)系统...

图纸共36张。
