多层商务酒店空调通风排烟系统设计CAD施工大样图（防火采暖设计）(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度：多层建筑
• 建筑面积：17400平方米
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：41张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 水系统：双管制,闭式
• 送风方式：散流器送风
• 节点大样：集分水器,风机盘管,空气处理机组
• 项目地址：宁夏

附件详情

一、项目概要：

该项目为宁夏银川市一酒店的空调,通风(排烟),采暖设计.建筑物地上五层,局部六层,建筑高度23.85m建筑面积17400平方米，.建筑物一层为商业网点,洗浴中心;二层为洗浴中心的服务用房及宾馆客房;三~六层为酒店餐饮用房及宾馆客房。图纸内容有设计施工说明，图例及主要设备及材料表，空调风路,通风(排烟)平面图，风机布置平面图，剖面图，空调冷冻水路平面图，空调冷凝水路平面图，空调冷凝水管道系统图，采暖管道平面图,系统图，采暖平面图，集配水器大样图等...

二、空调系统：

1.风系统：该项目设新风机加风机盘管的空调系统,冬夏两季使用，各空调场所均为上送上回或侧送上回气流组织...

2.水系统：空调水系统为闭式两管制循环水系统。空调系统设计冷负荷为1392KW,热负荷为2088KW.空调机房设在临近本建筑物的建设单位厂区内.夏季空调供水温度7°C,回水温度12°C;冬季空调供水温度60°C,回水温度50°C...

三、通风排烟系统：

1.通风系统：新风总送风管出新风机房的位置上安装70°C熔断的防火阀,并将电信号送到消防控制中心...

2.防排烟系统：餐饮中心的后厨操作间设有机械排风及补风系统.排风量按50次/h计算二层贵包走廊设排烟系统,排烟量按走廊面积60m3/平方米，三~五层酒店餐饮部分的走廊合用一套排烟系统...

五层B段空调风路,通风(排烟)平面图

采暖平面图

五层A段空调冷冻水路平面图

五层A段空调冷凝水路平面图

五层B段空调冷冻水路平面图

五层B段空调冷凝水路平面图

采暖管道平面图

第 1 张图

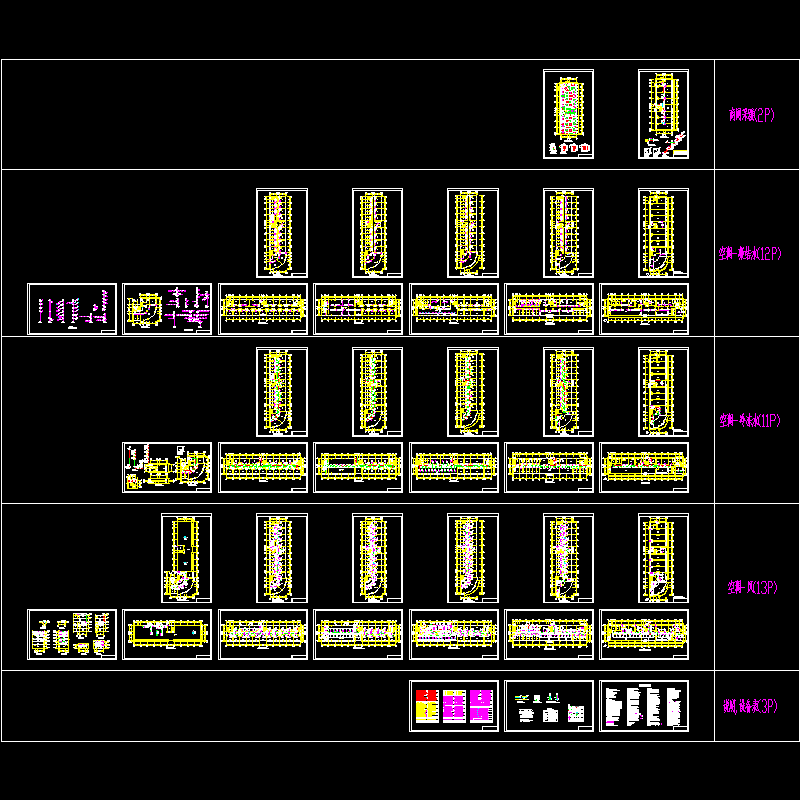

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:37:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
