一份商务酒店通风空调设计CAD施工图纸

ff6677 · 发表于 2020-2-28 22:10:54

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑设计面积：47000平方米
图纸设计深度：施工图
参考图纸：29张
设计内容：空调,通风,防排烟,其它
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：变流量,同程式,异程式
送风方式：侧面送风
项目所在地：广东

附件详情

设计施工说明
主要设备材料表
空调风管平面图

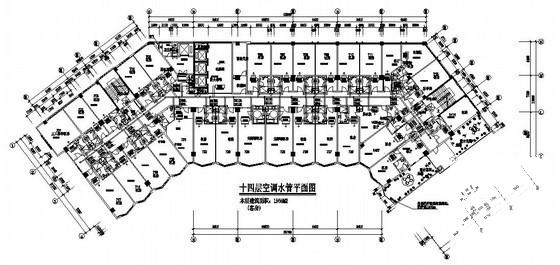

空调水管平面图

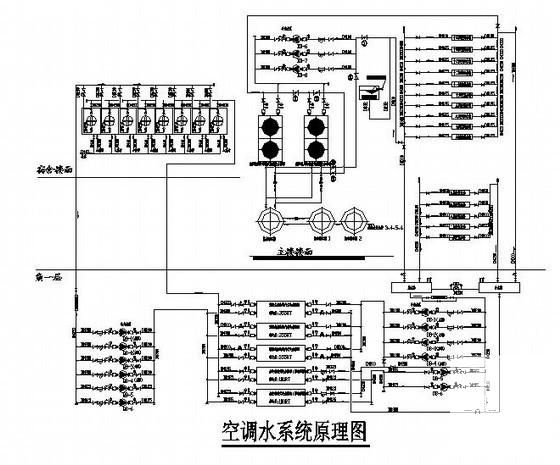

空调水系统原理图
冷却塔平面布置图

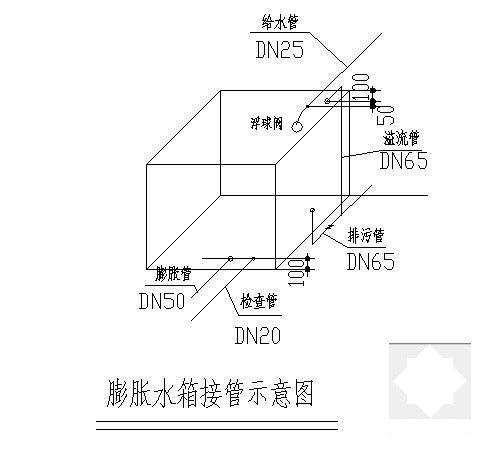

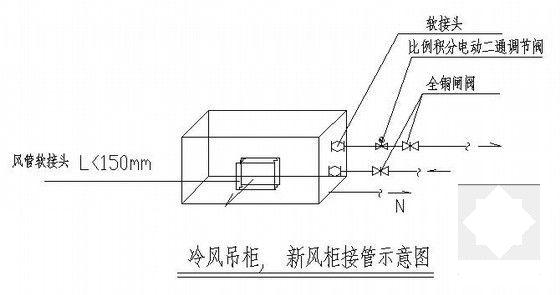

设备安装示意图
施工详图
大样图

附件详情

该项目为广东某商务酒店通风空调工程。本酒店建筑面积约47000平方米，空调面积约38000平方米。选用3台350RT满液式水冷螺杆式冷水机组、100RT水冷螺杆式冷水机组2台(原有）和70RT热回收风冷螺杆式冷（热）水机组2台，总冷量为4887KW。单位冷量为128W/M2。考虑夏季制冷，冬季考虑部分供暖。
设计内容：空调系统设计、通风系统设计、防排烟系统设计。
冷冻水及冷却水系统：1.冷冻水系统立管采用同程式，平面管采用同程和异程式。2.冷却水系统采用冷却塔冷却的开式循环冷却。3.冷凝水系统：独立设立管至地下室后，排至排水沟。
防排烟系统：1.不符合自然排烟要求的内走道：a、无直接自然通风，且长度超过20米的内走道设置排烟系统；b、有直接自然通风，但长度超过60米的内走道设置排烟系统；走道排烟系统排烟量按其系统所负担的最大排烟分区面积每平方米120m /h计算....图纸29张。
