一份27层办公综合楼空调通风设计CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,宾馆
• 建筑高度类型：高层建筑
• 建筑设计面积：62000平方米
• 建筑地上层数：27层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,机房
• 冷热源：空气调节器
• 空调系统：全空气系统,制冷剂系统
• 送风方式：侧面送风,散流器送风,旋流风口送风,其他

附件详情

• 设计施工说明
• 主要设备一览表
• 地下室空调平面

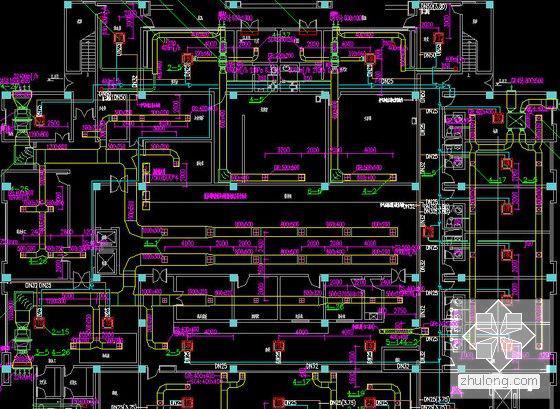

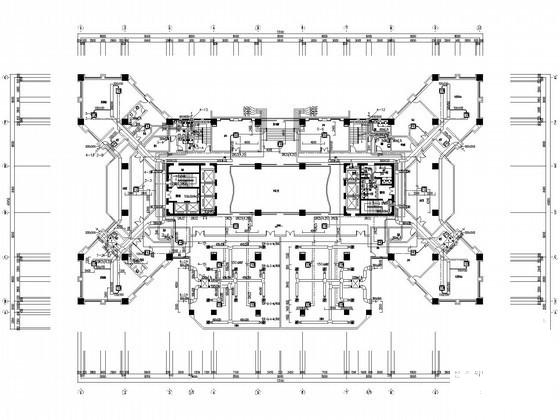

• 空调平面图
• 机房层空调平面

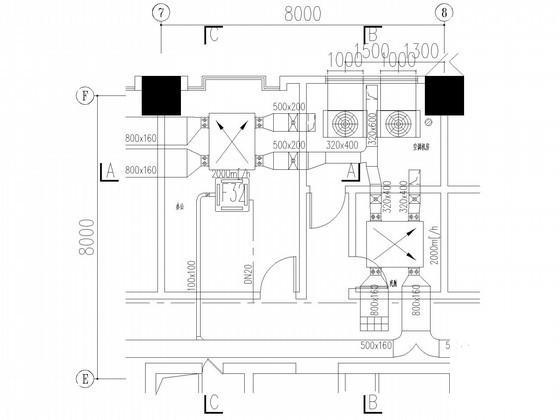

• 空调机房大样
• 中心井筒大样
• 空调系统原理图

附件详情

稿件为某综合楼空调通风设计施工图；主楼地上27层，地下1层，高99.80米；辅楼地上3层，总建筑面积62000平方米。
设计内容：大楼集中空调和 通风防排烟 。该项目采用直接蒸发式机组加全热换气机的空调方案。办公室、中小会议室、大厅、小餐厅等采用变流量冷媒变频控制系统；宴会厅、主会议厅、食堂等大空间场合采用非变频系统。大厅、主会议厅、宴会厅、政务超市等采用顶送下回系统，采用电动旋流风口以保证冬夏季的送风工况。办公室、中小会议室、小餐厅等采用顶送顶回系统，客房采用侧送风，小走道顶部回风。

图纸共26张。

主楼空调系统原理图

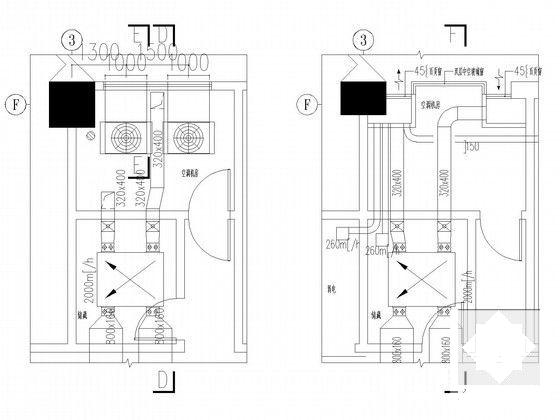

空调机房

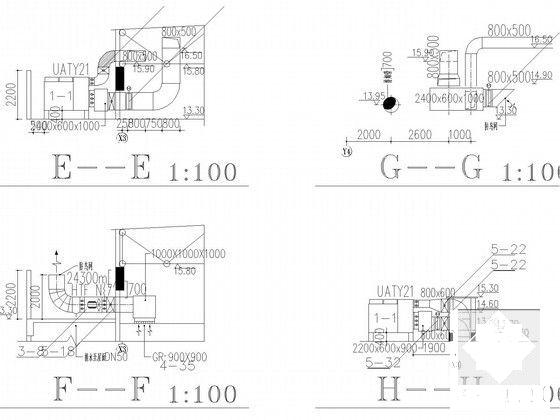

空调机房剖面

风机大样

一层平面大样

综合楼空调和通风防排烟图纸

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
