一份8层酒店综合楼空调通风系统设计CAD施工图纸（机房设计）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,酒店,餐饮
• 建筑高度类型：多层建筑
• 建筑地上层数：8层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 设计内容：空调,通风,冷热源,机房
• 冷热源：溴化锂吸收式机组
• 空调系统：全空气系统,空气-水系统
• 送风方式：散流器送风
• 项目所在地：北京

附件详情

一、项目概要：

该项目是一个多层酒店综合楼建筑，地上8层，地下2层。图纸内容包含设计施工说明，主要设备材料表及图例，空调风系统平面图，空调水系统平面图，冷热源系统流程图，地下一层通风平面图，机房 平面布置图 ，机房大样图，直燃溴化锂冷热水机组安装大样图，空调水系统图等...

二、空调系统：

1.冷热源：采用直燃式（油）溴化锂吸收式机组...

2.风系统：采用全空气系统，风机盘管加新风系统...

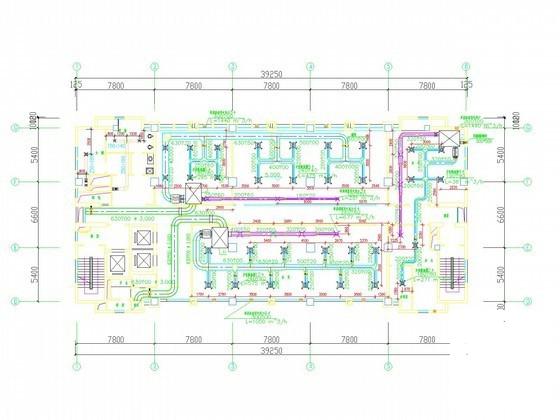

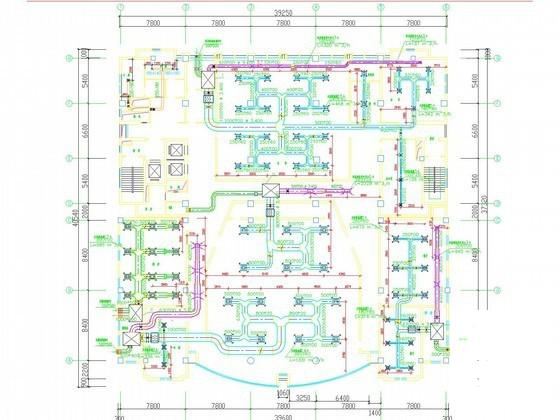

二层空调风系统平面图

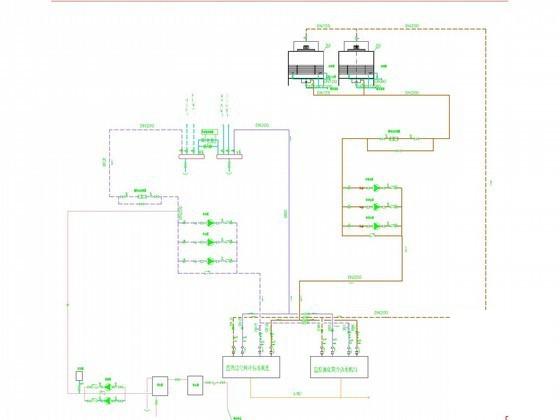

冷热源系统流程图

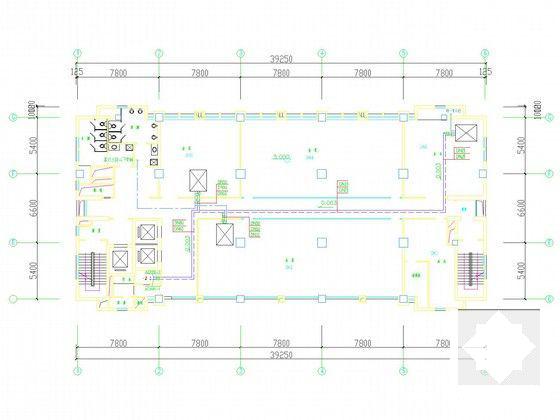

一层空调水系统平面图

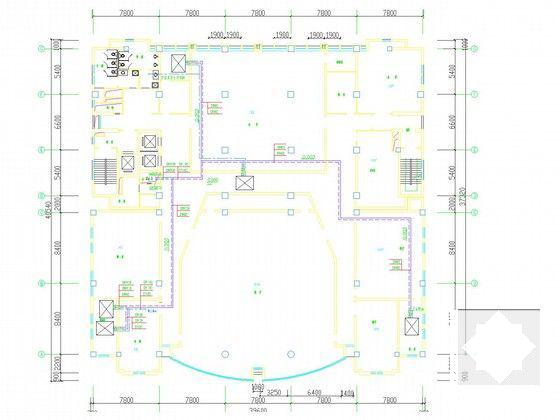

二层空调水系统平面图

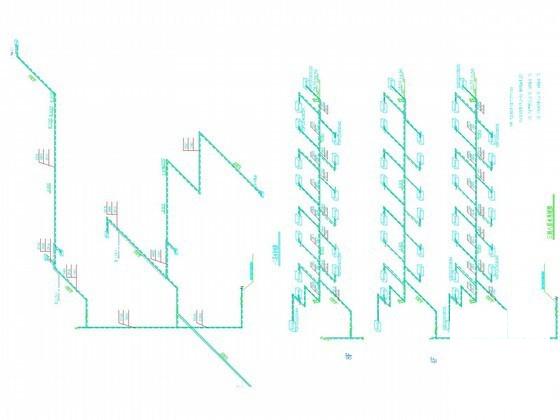

空调水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
