一份20层大型酒店空调通风设计CAD施工图纸(水系统原理图)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：15328平方米
• 建筑地上层数：20层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 设计内容：空调,通风,其它
• 空调系统：全空气系统
• 项目所在地：重庆

附件详情

• 资料目录
• 空调通风设计施工说明
• 空调通风主要设备表及通用图例
• 空调通风平面图
• 空调水平面图
• 空调末端水系统原理图
• 空调机房剖面图
• 空调通风设备安装大样

附件详情

该项目为重庆市某大型酒店,主体为地上二十二层，地下一层，功能为酒店、办公、餐厅及会议；总建筑面积15328m2,建筑高度为85.9m。
设计内容：该项目主要设计内容为酒店地上一至二十二层的空调末端、空调水立管及水平管平面设计。
空调末端设计：客房、办公室、包间等小空间采用风机盘管加新风系统，大堂、西餐厅及大会议室卧柜全空气空调系统，宴会厅采用吊顶式风柜+新风的全空气空调系统；原设计空调冷负荷配置为1740KW，冬季热负荷为842KW，主机采用溴化锂直燃机，空调面积约为15328平方。

，图纸共28张。

空调末端水系统原理图

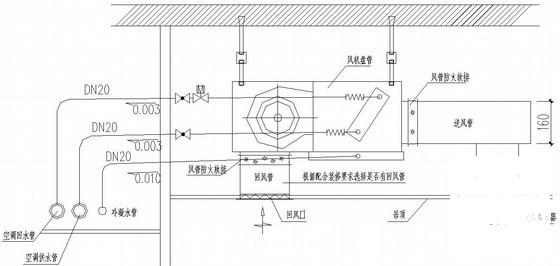

风机盘管安装示意图

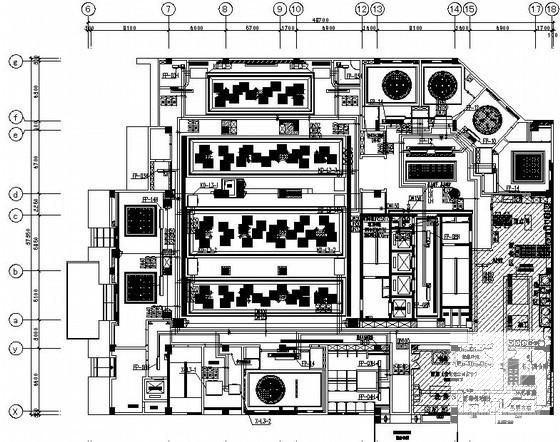

六层空调水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
