一份29层商场办公楼空调通风系统设计CAD施工图纸（水环热泵系统）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：超高层建筑
• 建筑设计面积：24000平方米
• 建筑地上层数：29层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计内容：空调
• 冷热源：水地源热泵
• 项目所在地：江西

附件详情

一、项目概要：
主要功能为商场和办公,其中一至五层为商场,六层至二十九为写字间；建筑高度约100m，设计总空调面积约24000m2....
二、冷热源：
采用水冷节能型水环热泵空调机组，冬季制热时，采用水环热泵+空气源热泵联合供热的方式...
三、空调系统：
1.该资料为水环热泵+空气源热泵中央空调系统。
2.商场：采用全空气的空调方式。
3.商铺：采用风机盘管+新风机（通风）的空调方式。
4.写字间：采用风机盘管+新风机（空调）的空调方式。
5.水平供回水环路为同程式，垂直供回水环路为异程式...
四、新风系统：
商铺：新风由新风机集中供给，每层新风量为2500m3/h...

图纸共6张。

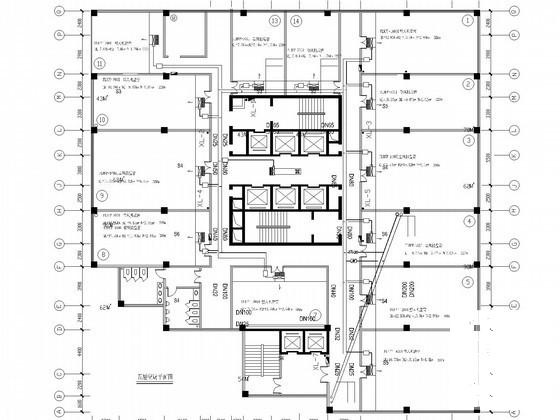

五层空调平面图

空调平面图

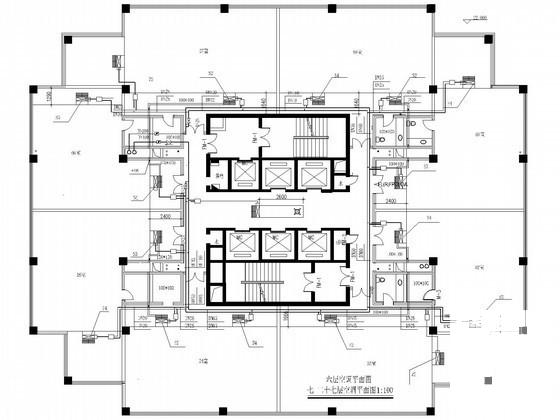

第 1 张图

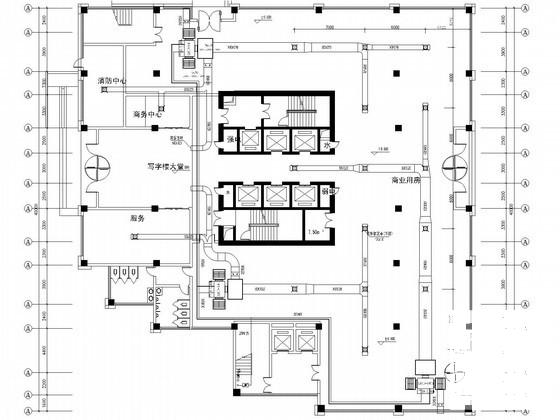

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
