一份地下商业建筑空调及通风系统设计CAD施工图纸（室外热泵管网人防系统）

rruuikkjj · 发表于 2020-2-26 09:48:18

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：单层建筑
建筑设计面积：40000平方米
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
设计内容：空调,通风,冷热源,人防
冷热源：电动压缩式冷水机组,空气源热泵
空调系统：全空气系统
水系统：单式泵,双管制
送风方式：散流器送风
项目所在地：江苏

附件详情

设计施工总说明
主要设备表

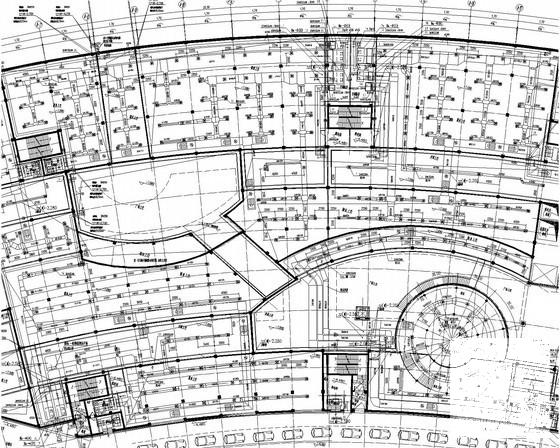

通风及排烟平面

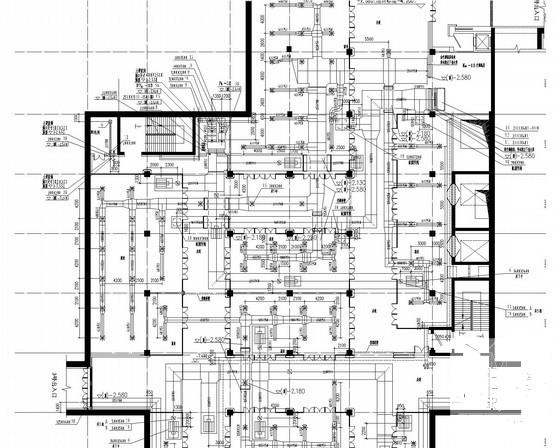

夹层空调平面
空调冷凝水管平面

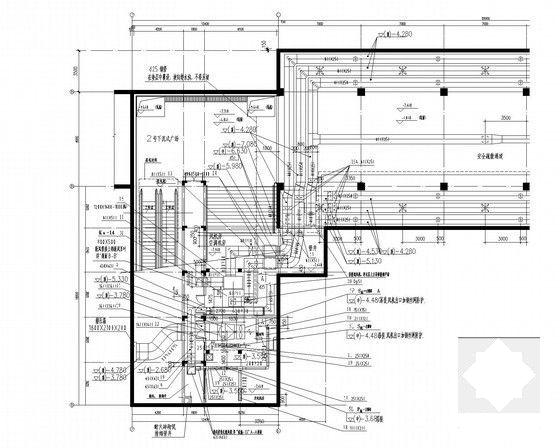

冷冻水泵房平剖面
室外风冷热泵平剖面
室外冷冻水管平面

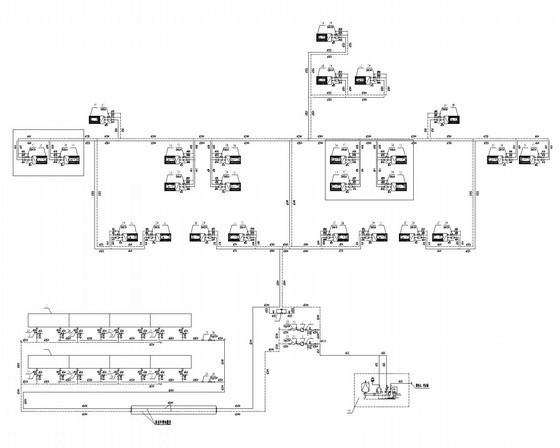

空调水系统原理图

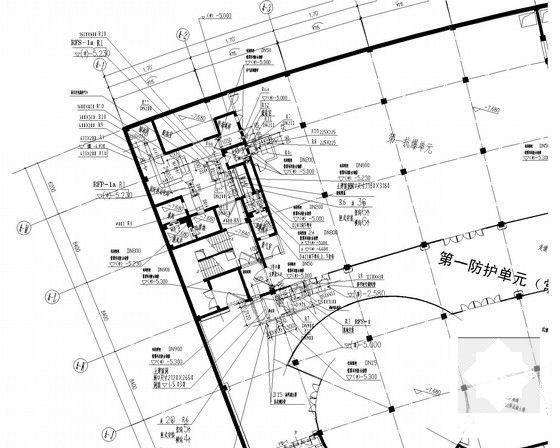

人防通风平面
人防进排风系统原理图
室外热泵外管平面
...

附件详情

一、项目概要：
本单体总建筑面积4万m2，主要功能为地下商业建筑...
二、冷热源：
采用风冷螺杆式空气源热泵机组...
三、空调系统：
1.空调冷冻水系统采用两管制一次泵变流量系统。
2.均采用全空气低风速空调系统，采用卧式或立式空气处理机组...
四、通风系统：
1.地下商业过渡季节利用空调系统实现机械通风。
2.变配电房、水泵房及各层卫生间设机械排风系统，采用天井自然进风。
3.变配电房设有气体灭火系统的房间，设置灭火后通风换气系统...

图纸共24张。
