多层商业建筑空调通风系统设计施工CAD图纸

一、项目概要 ：

该项目位于河南省，是一个多层商业建筑，地上4层，地下1层。建筑类别主要为商场、影城和超市。

图纸内容主要包含设计施工说明，主要设备材料表及图例，消防设计说明，空调水系统图，组合式空调拼接示意图，影城局部屋顶平面，地下设备层平面图，空调通风平面图等...

二、通风设计：

1，卫生间设有机械通风装置，风量按10次/h换气次数计算，自然补风；

2，采用空调的大空间设有机械通风装置，风量按照保证空间微正压计算...

三、空调设计：

根据工程实际情况，对该项目影城部分采用风冷热泵屋顶空调风管机（冷媒直接蒸发式），一二层小商铺部分则采用可变冷媒流量空调系统（VRF），俗称VRV，具体内容参见设计施工说明的VRF设计专篇...

图纸展示：

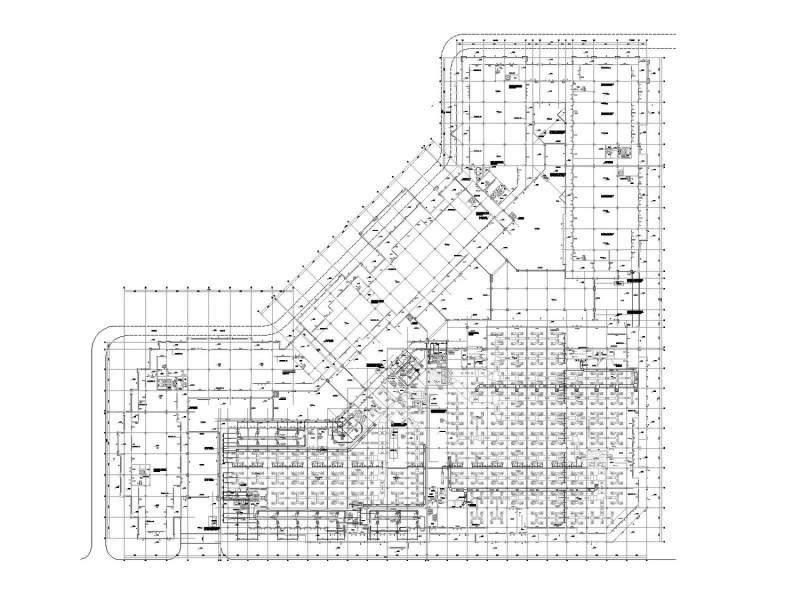

一层空调通风平面图

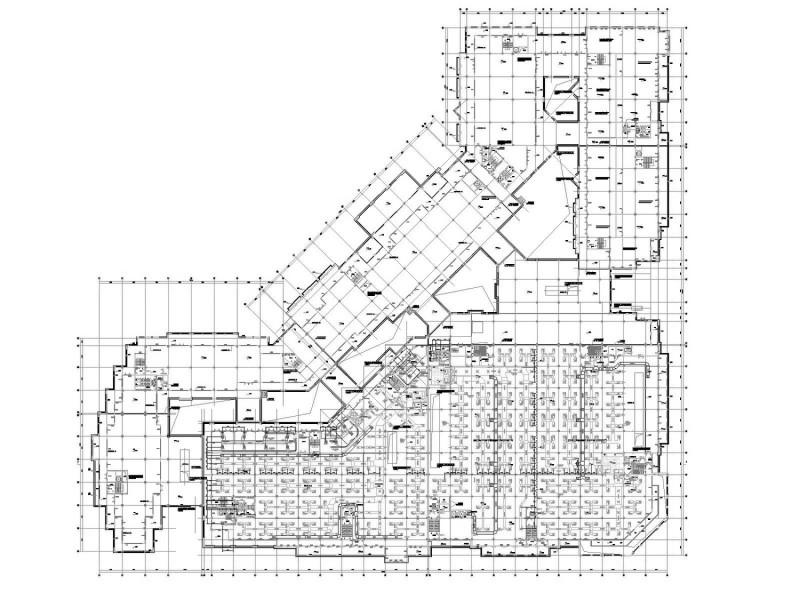

二层空调通风平面图

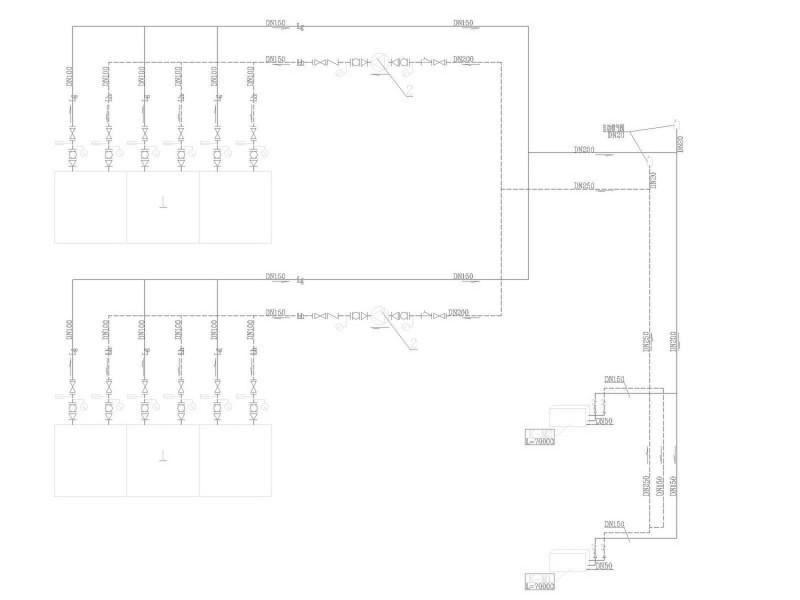

超市空调水系统图

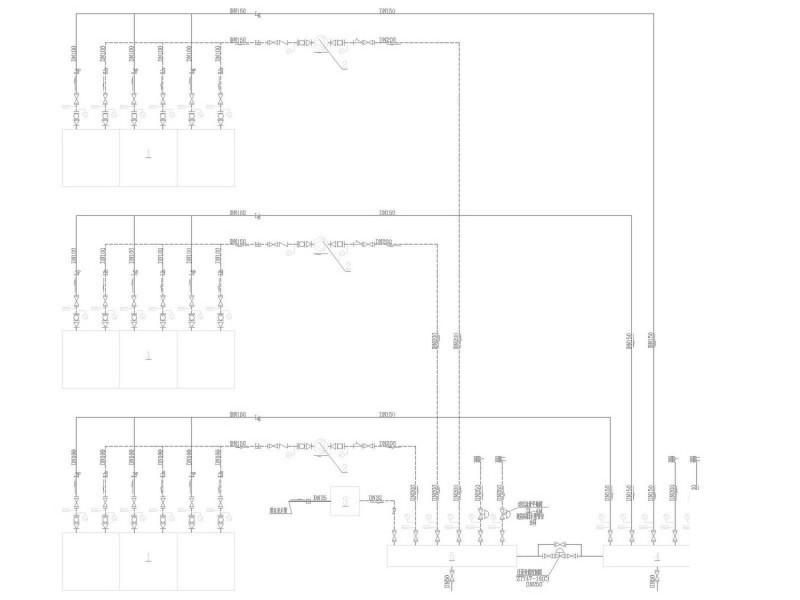

商场空调水系统图
