多层公共建筑空调通风排烟系统设计施工CAD图纸

附件详情

一、项目概要：
建筑高度23.90米，属于新建多层公共建筑。总建筑面积21903.13m2......
二、冷热源：
选用2台全热回收风冷热泵，全热回收热量用于生活热水，非制冷季节可以直接制热提供生活热水，另选择两台风冷螺杆热泵机组为酒店空调提供冷热源......
三、空调系统：

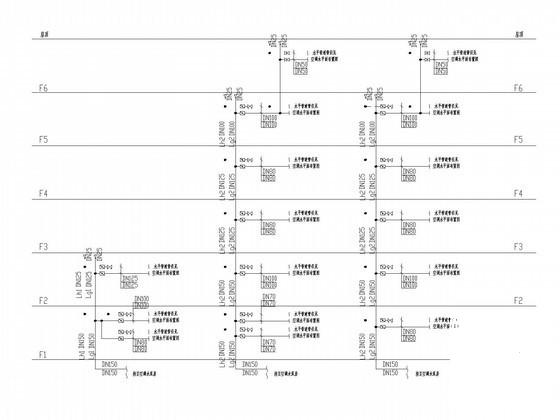

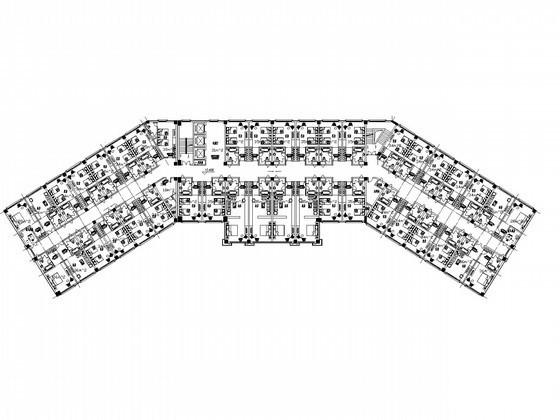

冷冻水系统为一次泵两管制变流量系统。冷冻水竖管采用两管制异程系统；水平干管采用两管制同程式。
空调风系统包括：风机盘管加新风的空调系统，全空气系统。气流组织包括上送上回、侧送风上回风......

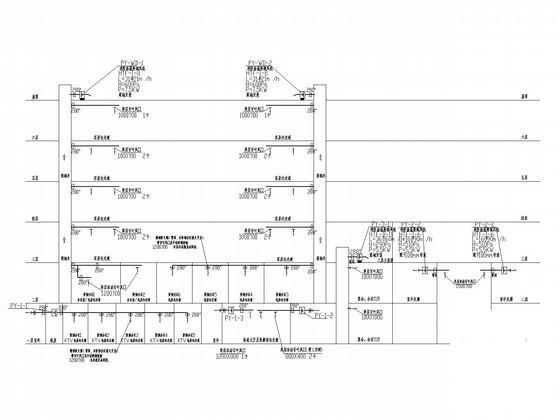

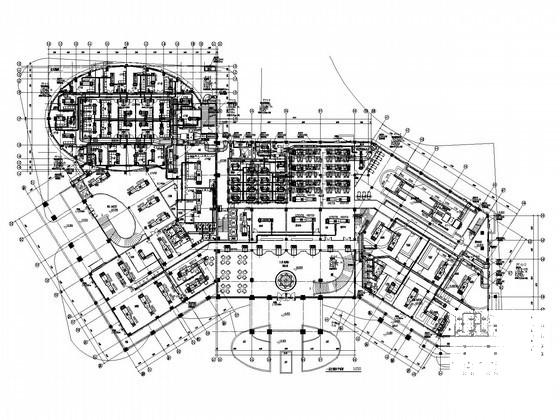

四、通风排烟系统：

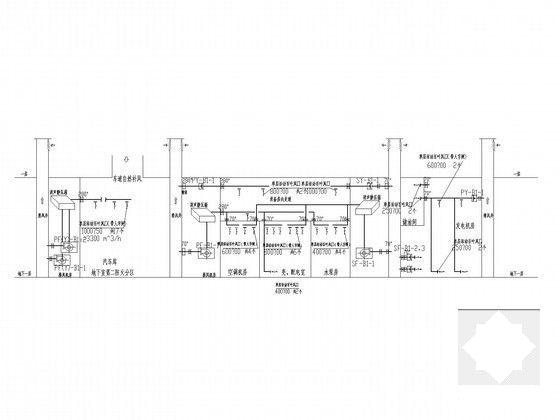

地下室车库设有排风兼排烟系统。
变配电房、柴油发电机房全部采用气体自动灭火系统，故只设平时通风系统......

图纸共25张。
