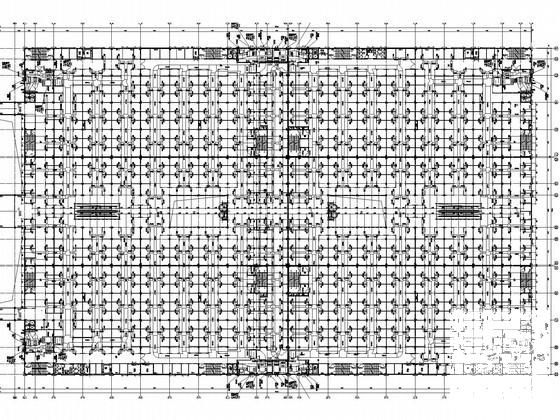

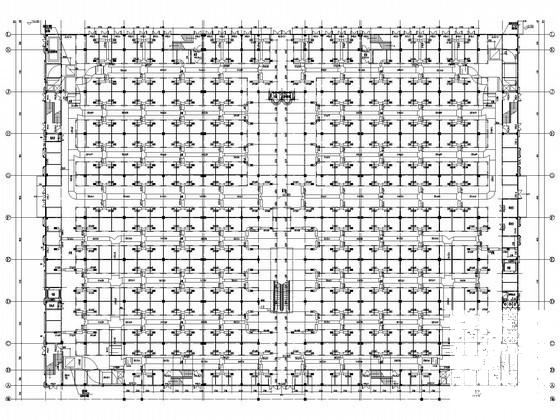

多层商业中心空调通风排烟系统设计施工CAD图纸

附件详情

一、项目概要：
地上四层，地上功能主要为商业。建筑面积约62903m2，建筑高度为23.8m，为多层建筑。....
二、冷热源：
冷源采用风冷涡旋式冷热水机组...
三、空调系统：
1.空调水系统设计：采用二管制变流量异程循环系统。
2.采用全空气系统，末端设备为落地式空调柜机...
四、通风排烟系统：
1.卫生间设排风系统，换气次数为10次/h。并维持车库内负压。
2.防烟分区按防火分区设置，每个防烟分区不大于500m^2,排烟量按最大防烟分区单位面积排烟量120m3/h.m2计算。
3.大堂及中庭不满足自然排烟条件且体积小于17000m3，其排烟量按其体积的6次/h换气计算...

图纸共17张。
