设计说明:有
-
建筑类别:办公
-
建筑高度:多层建筑
-
建筑面积:29175平方米
-
图纸设计深度:施工图
-
参考图纸:21张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源,机房
-
冷热源:电动压缩式冷水机组
-
空调系统:空气-水系统
-
水系统:单式泵,变流量,双管制,异程式
-
送风方式:散流器送风
-
项目地址:河南
附件详情
-

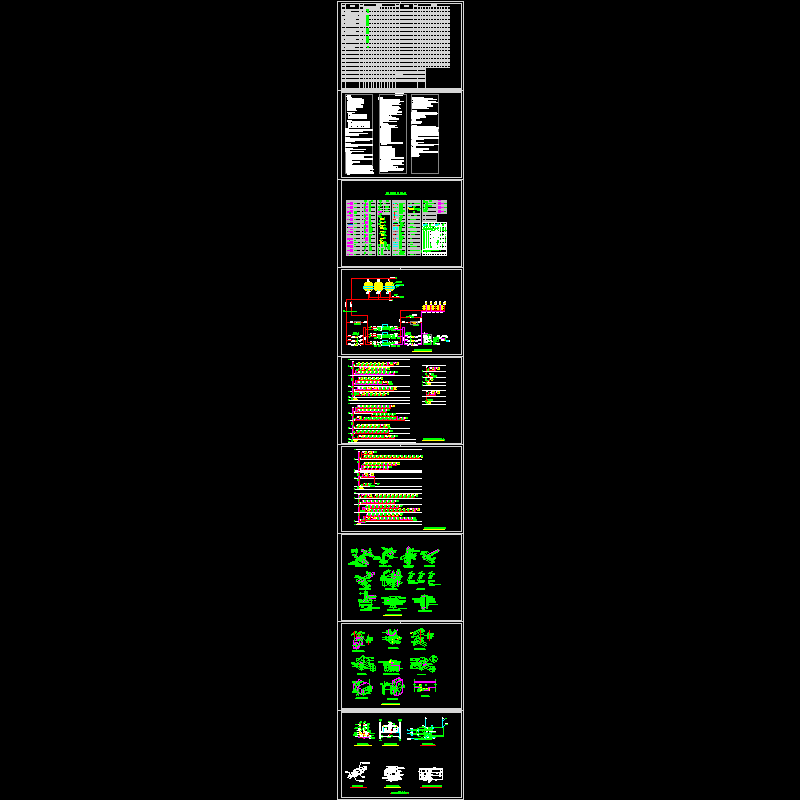

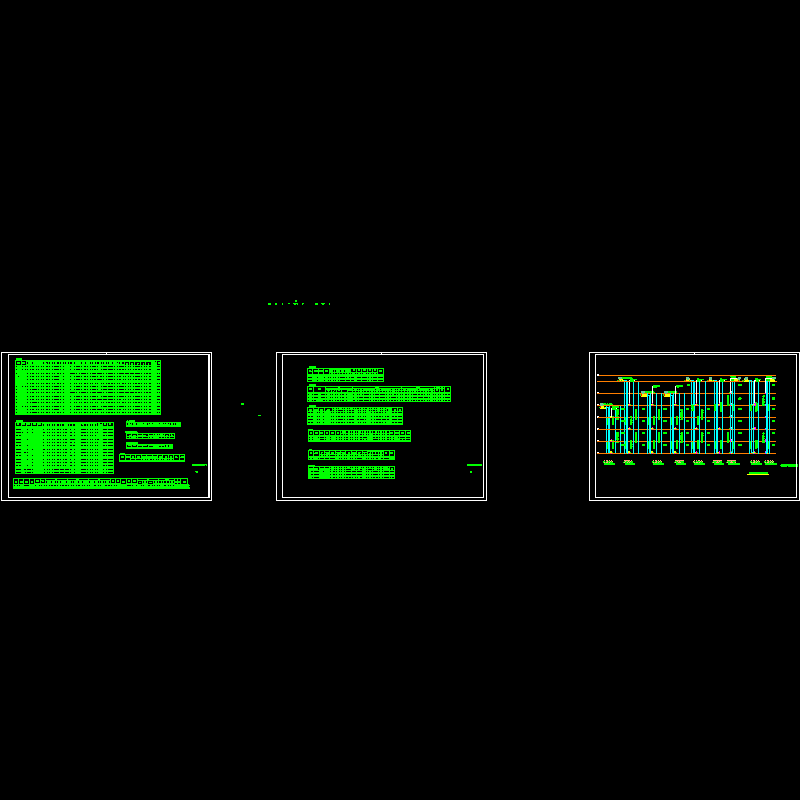

设计施工说明
-
空调及通风
-

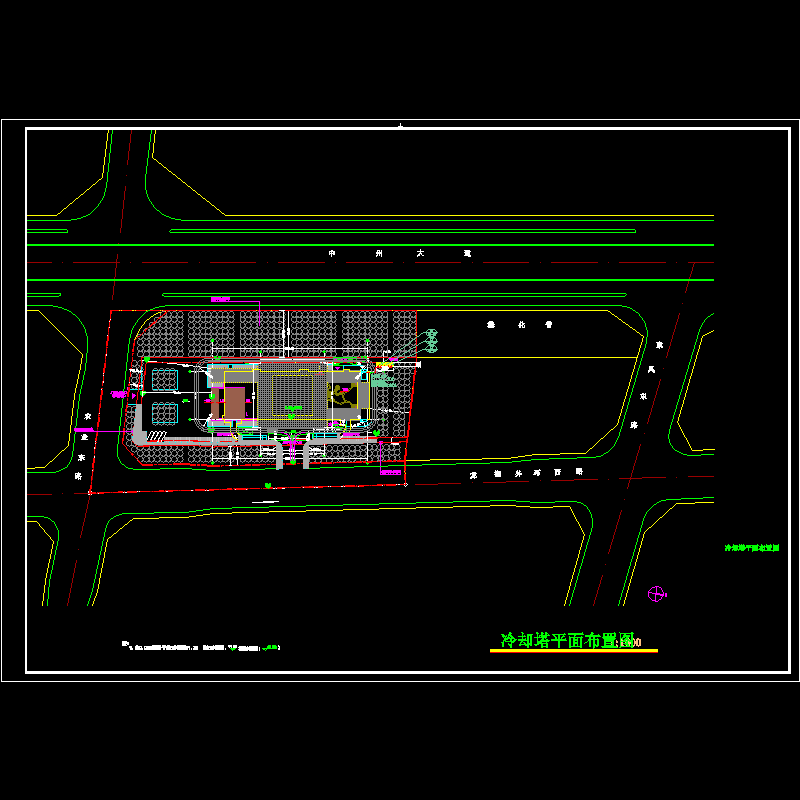

冷却塔平面布置图
-
冷冻机房水系统流程图
-
空调末端水系统流程图
-
正压送风系统原理图
-
空调通风系统安装详图
-
......
附件详情
一、项目概要:
项目位于河南省,为一办公楼,总建筑面积: 29175平方米,其中:地上建筑面积 21332平方米,地下建筑面积 7843平方米...
二、冷热源:
工程设中央空调系统,冷热源为燃天然气直燃式溴化锂机组,设置制冷量为1800kW,制热量为1500溴化锂机组冷温水机组2台,制冷量900kW,制热量750kW溴化锂冷温水机组1台...
三、空调系统:
1.空调水系统采用一次泵定流量系统。空调水系统采用两管制异程式系统。
2.办公等小开间区域采用风机盘管加新风系统...
四、通风排烟系统:
1.每个防火分区设置机械通风(兼消防排烟)系统,系统排风量按6次/小时计算,补风量不小于排风量的50%。
2.各卫生间设置机械通风系统,换气次数按10次/小时计算。
3.防烟楼梯间及合用前室设机械加压送风系统。楼梯间保持正压50Pa,前室保持25Pa...
编制于2010年 图纸共21张。

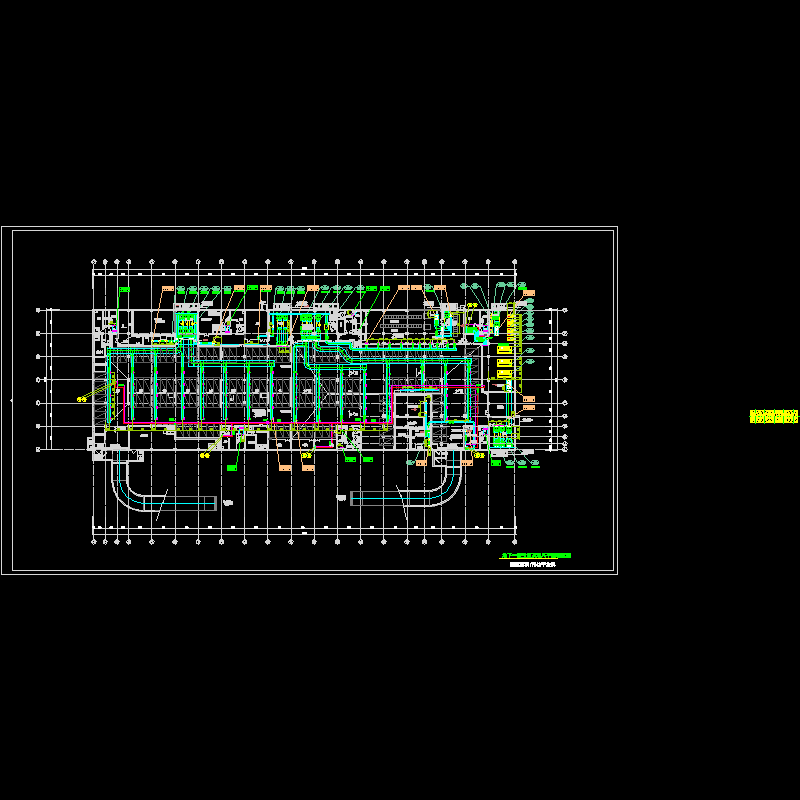

空调及通风平面布置图
