多层制药车间空调通风系统设计施工CAD图纸

附件详情

一、项目概要：

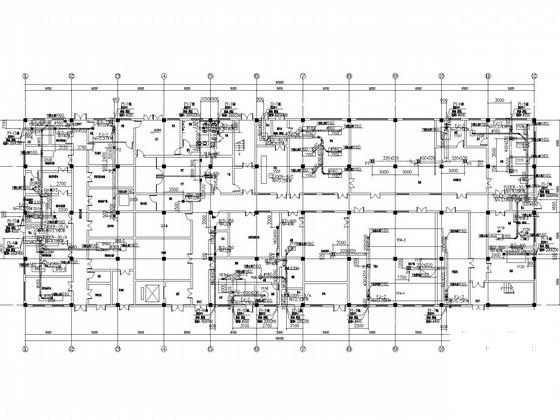

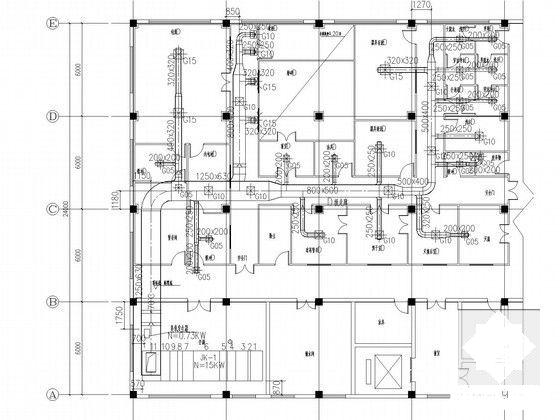

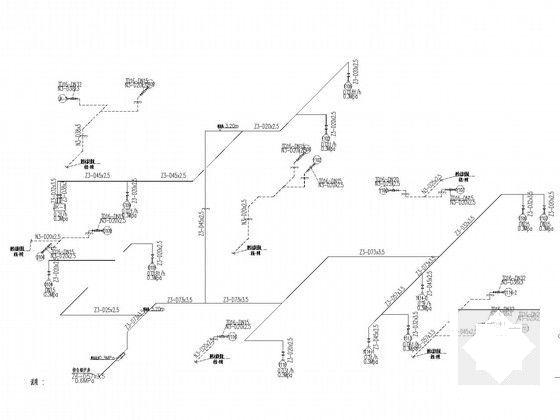

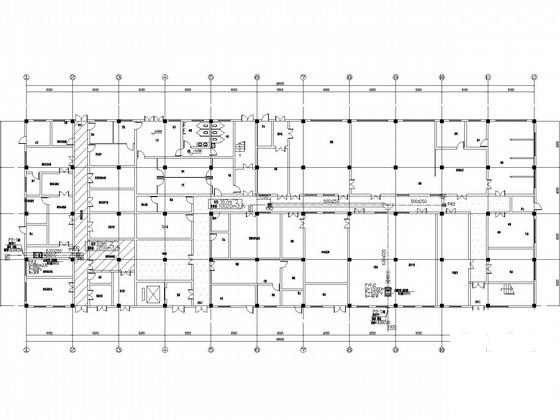

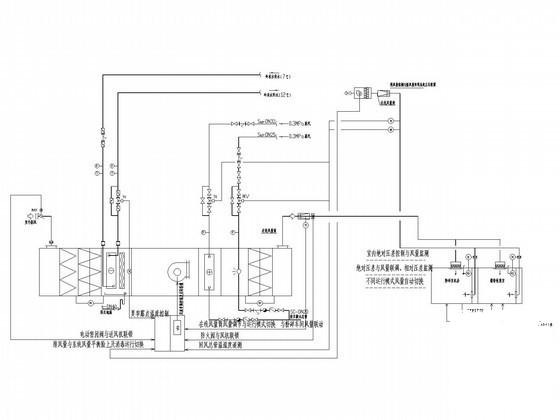

该项目位于湖南省，是一多层制药车间建筑，地上二层。图纸内容包含主要设备材料表及图例，洁净区风量风压平面图，送风平面图，回风平面图，送风口平面图，通风除尘平面图，排烟平面图，动力管道平面图，蒸汽及蒸汽凝结水管道系统图，屋面设备尺寸定位图，空调系统流程图等...

二、空调系统：

1.冷热源：净化空调机组...

2.风系统：采用全空气系统，多联机空调系统...

三、 通风防排烟 系统：

1.通风系统：净化区域按工艺要求进行排风，排风量满足排除房间内的余热、余湿，除尘房间按满足排除粉尘所需风量进行排风。净化区域的排风系统采用防倒灌措施。非洁净区排风采用斜流式管道风机或壁式轴流风机进行机械通风，以满足排热排湿要求；洁净区设置机械排风系统，设置排风竖井口，并采用管道风机进行排风。换鞋、缓冲间等辅助房间应采取门板安装百叶风口排风措施。所有接至室外的排风口均设防虫护网...


2.防排烟系统：空调机房的风管在穿越机房的隔墙处均设有防火阀（70°C）。当某一个防火分区发生火灾，烟气温度达70°C时，此地区空调防火阀自动关闭，空调机连锁自动停止运行，并且防火阀输送信号至防火中心。排烟量按60m3/h m2计算，风机入口处排烟防火阀采用常开型，280°C关闭输出电信号的排烟防火阀，当事故发生时，消防控制中心开启排烟风机，当排烟风口处温度达到280°C时，排烟口关闭，连锁关闭排烟风机。担负两个以上防烟分区的按120m/h m 计算。 排烟系统需增加手动开启装置...
