多层制药厂净化空调通风系统设计施工CAD图纸
- 建筑类别：医疗,工业建筑
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 设计内容：空调,通风,洁净
- 冷热源：电动压缩式冷水机组,空气调节器
- 空调系统：空气-水系统,制冷剂系统
- 送风方式：散流器送风
- 项目所在地：安徽
附件详情
本项目为安徽一个制药厂建筑。图纸内容主要包含净化空调风量.风压平面图，净化空调送风平面图，净化空调回风平面图，底层排风平面图，空调冷冻水及车间压缩空气管道平面图，车间蒸汽管道平面图，车间蒸汽凝结水管道平面图，风管系统轴测图，空调冷冻水及压缩空气管道系统轴测图，蒸汽管道系统轴测图，蒸汽凝结水管道系统轴测图等...

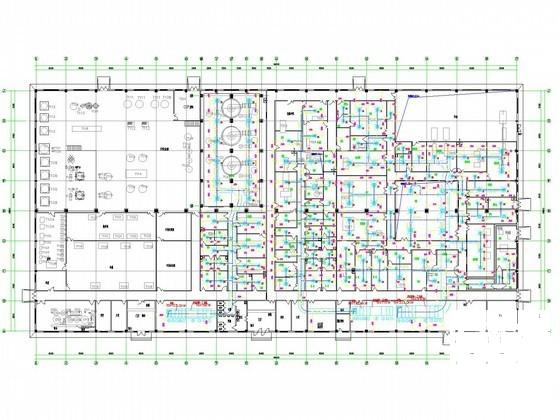

净化空调回风平面图

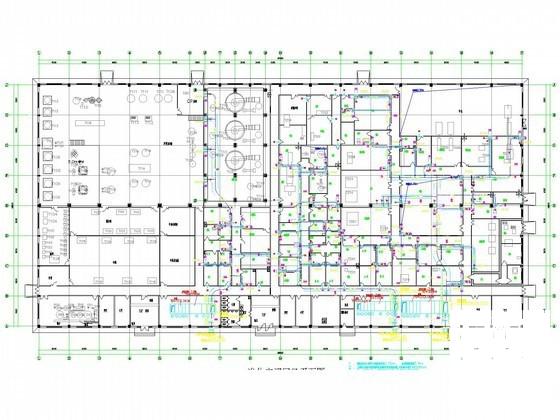

净化空调风量.风压平面图

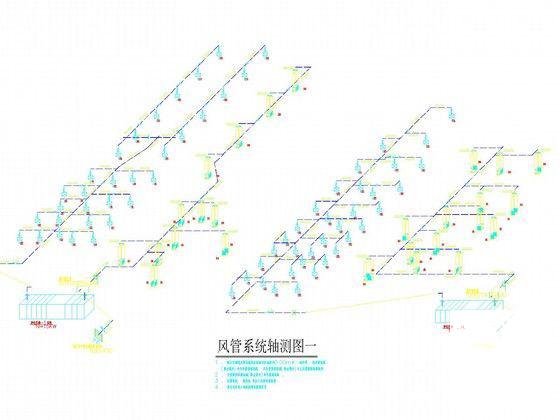

风管系统轴测图一
风管系统轴测图一

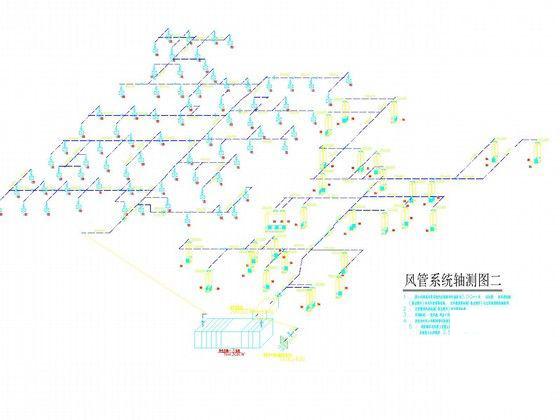

风管系统轴测图二
风管系统轴测图二
车间蒸汽管道平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
净化空调系统设计 - 1 -
净化空调系统设计 - 2 -
净化空调系统设计 - 3 -
净化空调系统设计 - 4 -
净化空调系统设计 - 5 -
净化空调系统设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.71 MB
- 收藏次数：0
-
文件名称：
附件-995858597099888976675.rar
净化空调系统设计下载
