多层餐饮商业中心空调通风系统设计CAD施工图纸（节能设计）(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：餐饮
• 建筑高度：多层建筑
• 建筑面积：19623.87平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：空调,通风,冷热源
• 冷热源：市政热网
• 空调系统：全空气系统
• 全空气系统：定风量
• 水系统：双管制,同程式
• 送风方式：散流器送风
• 项目地址：陕西

附件详情

一、项目概要：

该项目位于陕西省，是一个餐饮商业中心建筑。总建筑面积：19623.87平方米， 建筑高度22.5m，地上4层，局部5层。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图、剖面图，冷冻机房设备平面图，冷冻机房管道平面图，冷冻机房剖面图，新风机房详图，走廊管线综合图，空调机房平面图， 剖面图，冷热源水系统流程图，防排烟原理图...

二、空调系统：

1.冷热源：采用集中制冷与换热机组...

2.风系统：采用一次回风式全空气定风量空调系统（新风加回风）...

3.水系统：采用两管制水系统，立管及水平管采用同程式系统...

三、通风排烟系统：

一～四层餐厅平时考虑利用可开启外窗自然通风。卫生间设置排风装置，换气次数为10次/时。选用顶装式卫生间通风器，自带单向逆止阀。电梯机房设机械排风系统，换气次数为12次/时。一～三层厨房操作间设机械事故排风装置（与平时排风系统合用），操作间内设一氧化碳浓度检测报警器，并在室内、外便于操作的地点均设置电器开关。一～三层厨房操作间排风管采用1.5mm厚钢板焊接制作，排风管坡度为2%坡向油烟罩，且排风管设有单向逆止阀...

二层空调风平面图

三层空调风平面图

一层空调水平面图

屋面通风平面图

四层空调风平面图

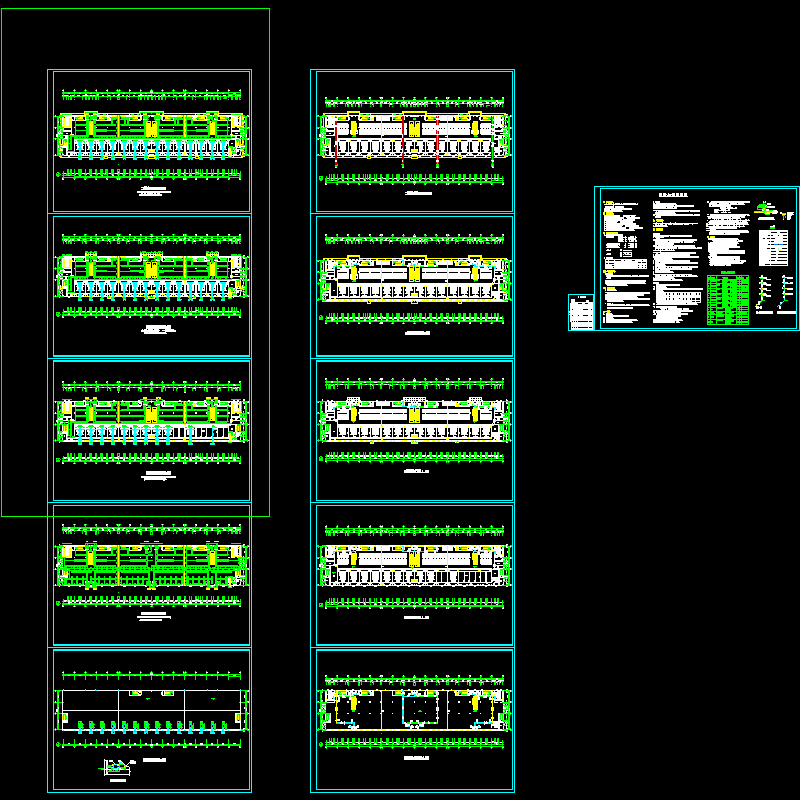

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
