多层公寓采暖通风系统设计施工CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑面积：5721.5平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 设计内容：通风,采暖
• 采暖系统：散热器供暖
• 项目地址：黑龙江

附件详情

• 采暖平面图
• 采暖通风平面图
• 采暖系统图

附件详情

一、项目概要：
1.该项目由老年公寓项目。总建筑面积：5721.5平方米.地上5层。1层为活动大厅、厨房、食堂、办公室、客房，2层以上为老年人客房和相关人员办公场所。耐火等级为1级，公寓内采用散热器采暖。

二、冷热源：
1、该项目采暖供回水由小区换热站提供。采暖供回水温度为 70/55℃,采暖系统定压及补水由换热站解决。采暖系统竖向不分区。
2、该项目采用散热器供暖，采暖系统形式为上供下回垂直单管系统。热表设在采暖入口装置内。

编制于近代年 图纸共9张。

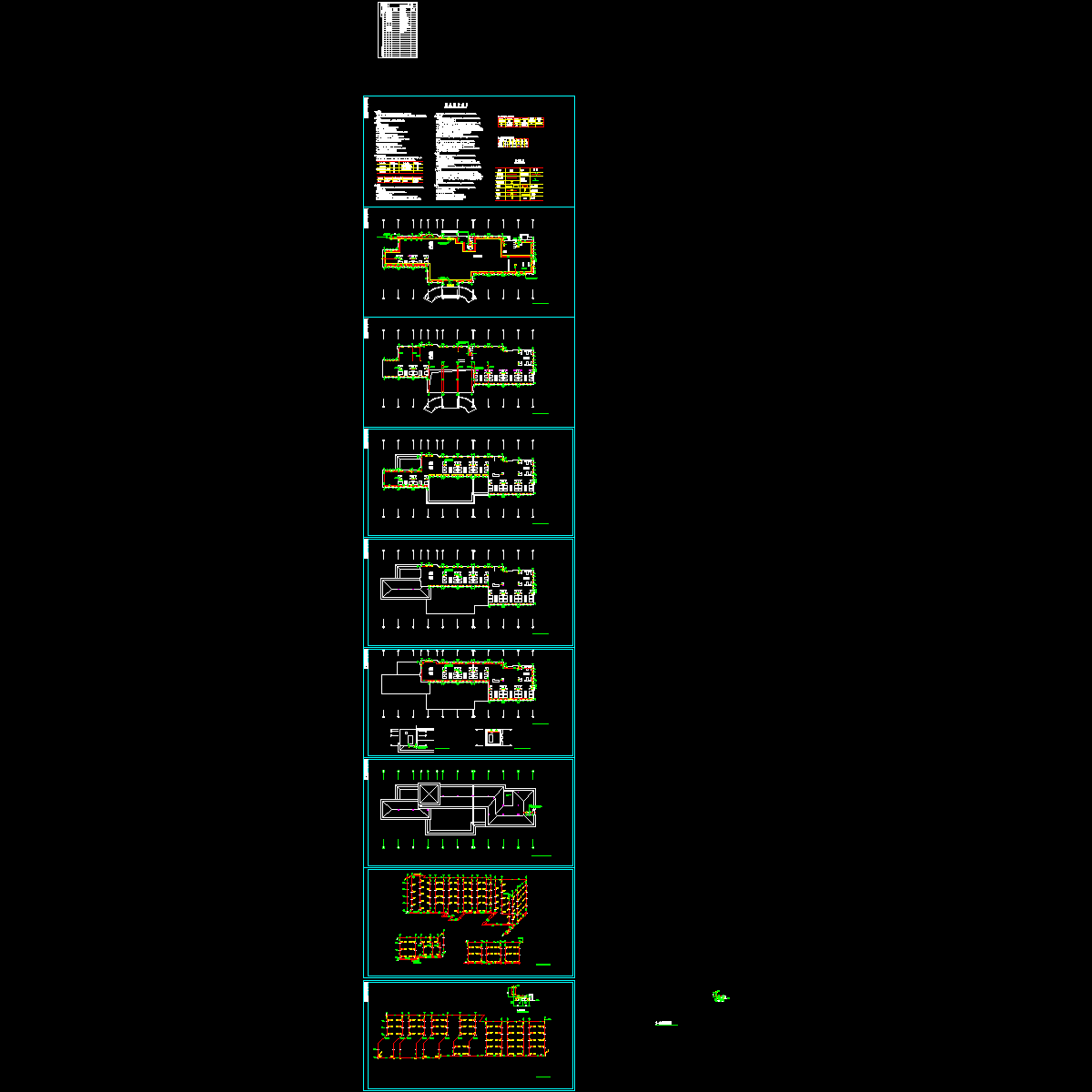

采暖通风平面图.

剖面图

采暖系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
