多层住宅楼小区采暖通风系统设计CAD施工图纸（多种建筑型式）

tyuxxjjgg · 发表于 2020-2-28 23:08:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：27100平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：63张
设计年代：近代
设计内容：通风,采暖,冷热源
冷热源：市政热网
采暖系统：散热器供暖
送风方式：散流器送风

附件详情

一、项目概要：

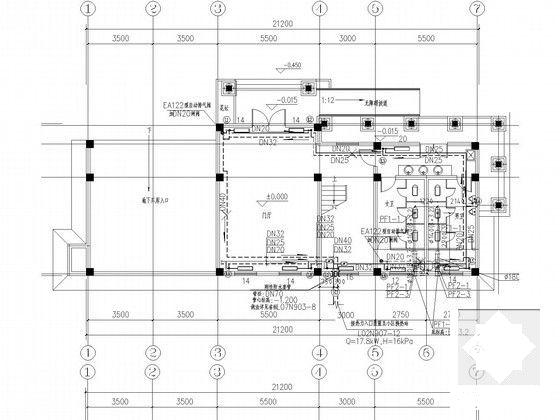

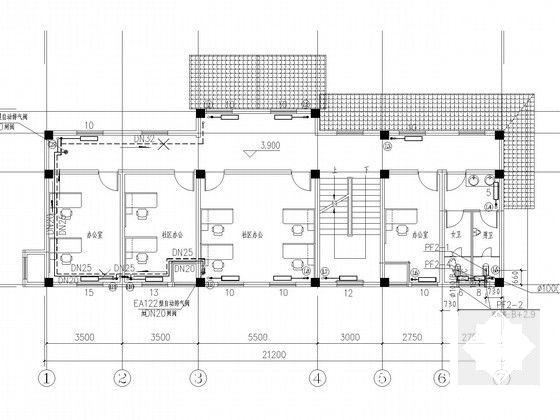

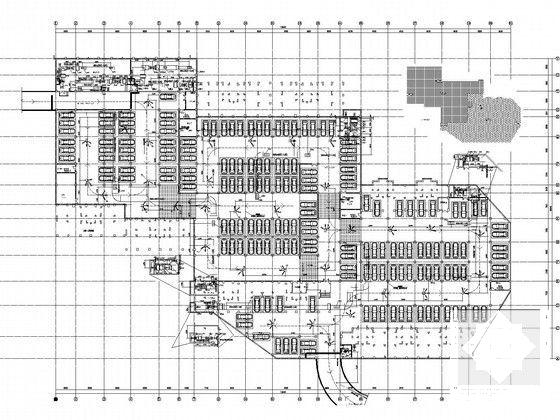

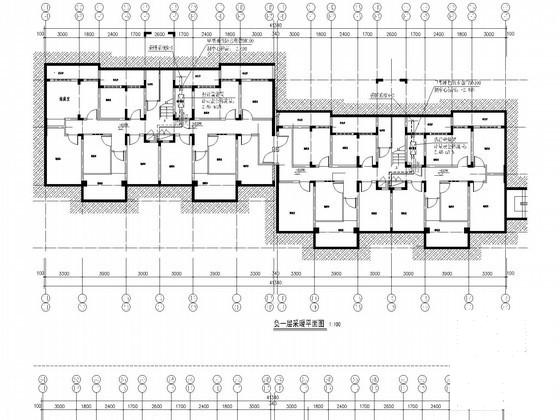

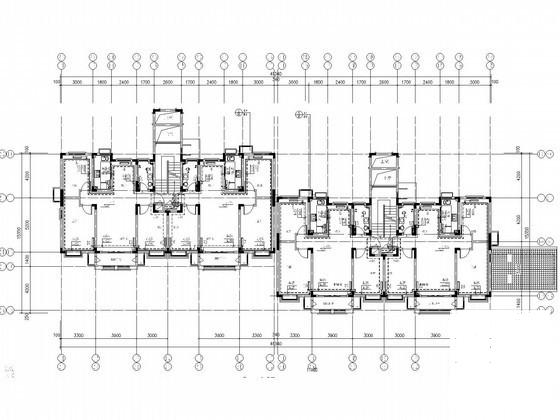

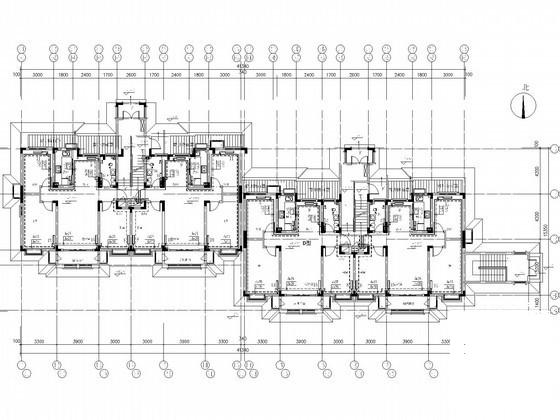

该项目是位于山东省，是一个多层住宅小区，建筑面积约27100m2，地上6层，建筑高度18.30m。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖平面图，采暖系统图，采暖大样图，地下车库通风平面图/1-1剖面图等...

二、采暖系统：

1.住宅按单元分设采暖系统,各单元均设分户采暖系统;各户均采用下供下回双管同程式机械采暖系统。
2.该项目散热器采用钢铝复合散热器GLF8-6/6-1.2型，标准工况散热量为138W/片，工作压力为1.2MPa。
3.各层户外走道垫层内管道采用20MM厚聚氨酯硬质泡沫管保温，安装详见大样图。
4.每户埋设在50MM厚的细石混凝土楼板垫层内的采暖供回水干管道采用PB（聚丁烯）管。
5.户内采暖管道穿结构混凝土墙处应预埋套管。
6.采暖热源:该项目热源由小区换热站集中供给,热媒为热水,供回水设计温度80/55°C。
7.采暖热负荷:各采暖系统热负荷及压力详见采暖平面图...
