30层住宅楼建筑采暖通风CAD施工图纸（消防系统）

fengzhong · 发表于 2020-2-28 17:34:09

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：30325平方米
建筑地上层数：30层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
设计内容：空调,通风,采暖
空调系统：制冷剂系统
采暖系统：散热器供暖,热水辐射
送风方式：散流器送风
项目所在地：江苏

附件详情

设计说明书

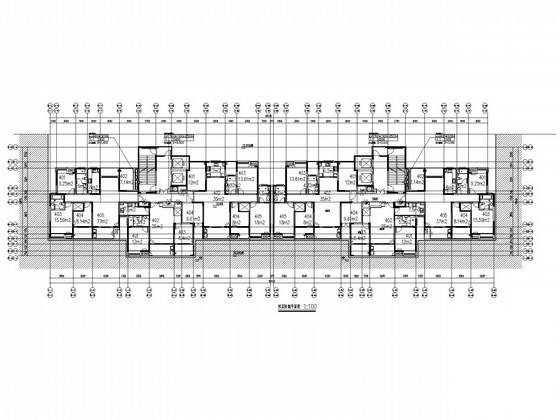

标准层防烟平面图

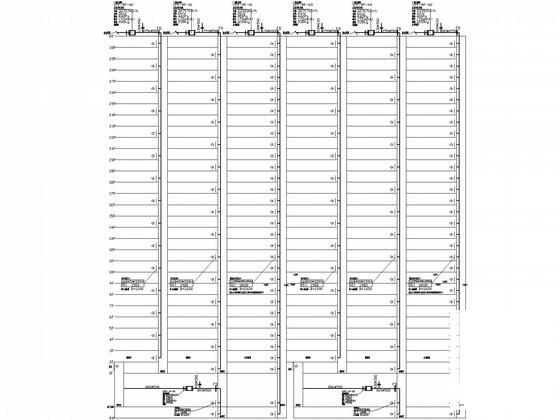

防排烟系统图
防烟平面图

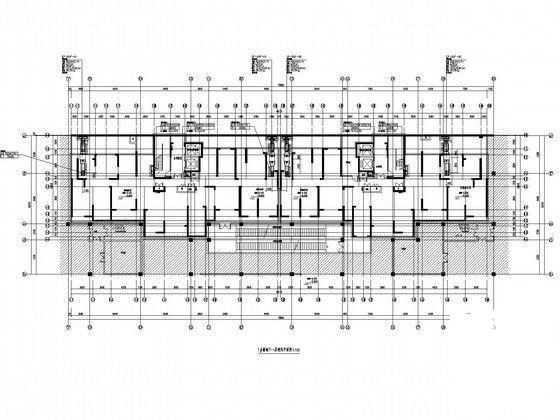

风管平面图

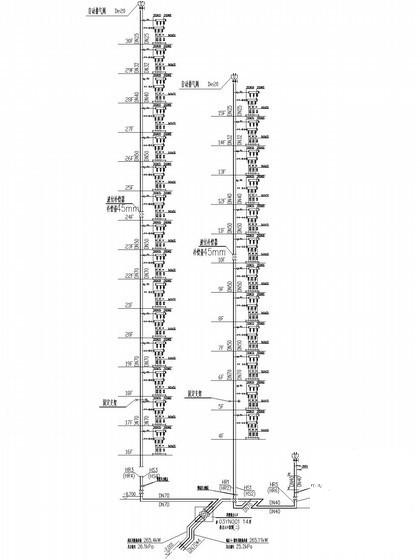

采暖立管系统图

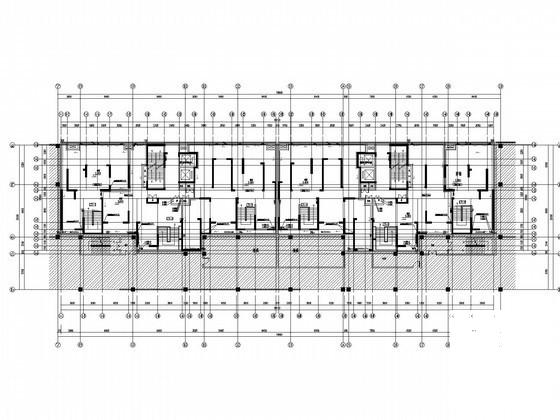

采暖平面图
......

附件详情

一、项目概要：
本项目为江苏徐州1#、2#楼住宅，建筑面积30325m2，地上建筑高度96.70m，共30层。设计范围：1.机械防排烟设计2.自行车库机械通风设计3.商业、住宅采暖设计......
二、采暖设计：
1.为 1#、2#楼室内1~2F、4~30F采暖设计，3F储藏不设采暖系统。1~2F商业采用独立立管，住宅部分分高低区采暖，4~15层为低区、16~30层为高区。热媒为 80~60°C热水，由小区热交换站集中供给。
2.采暖系统：下分单管跨越式户内系统，采暖系统主立管为异程式。小区管网到热力入口之间的采暖供、回水管敷设在地下夹层......
三、空调系统：
住宅夏季及冬季采用分体空调......
四、通风设计：
地下室自行车库设置机械通风系统。换气次数为4次/h,补风量为排风量的80%......
五、消防设计：
防烟楼梯间正压风口采用自垂式常开型百叶风口，其正压风机设电动泄压旁通，当楼梯间内的正压值超过75Pa时自动打开电动泄压旁通阀，低于50Pa时关闭电动泄压旁通阀，使楼梯间的压力维持设定值......

图纸共26张
