一份25层住宅楼采暖空调通风工程设计CAD施工图纸(接管大样)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：25000平方米
• 建筑地上层数：25层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计内容：空调,通风
• 采暖系统：散热器供暖
• 水系统：双管制,异程式
• 项目所在地：陕西

附件详情

• 通风采暖平面图
• 散热器接管大样图
• 热管井断面图
• 通风平面图

附件详情

该项目位于西安市,由A(多层)B(高层)两栋塔搂组成.高层地下一层为自行车库, 多层地下室为设备用房,总建筑面积约为25000平方米
本专业的设计范围为地下室的通风及防排烟设计,住宅的采暖设计。
地下室人防区,各防护单元的清洁式,滤毒式,隔绝式通风设计。

图纸共27张。

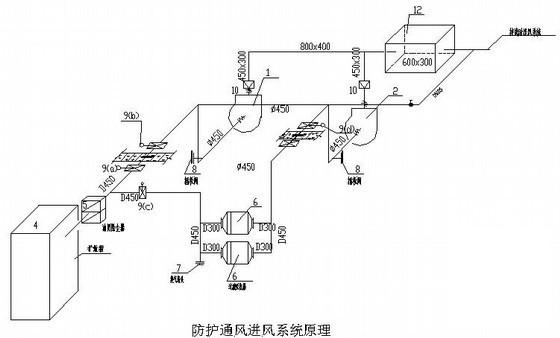

防护通风进风系统原理

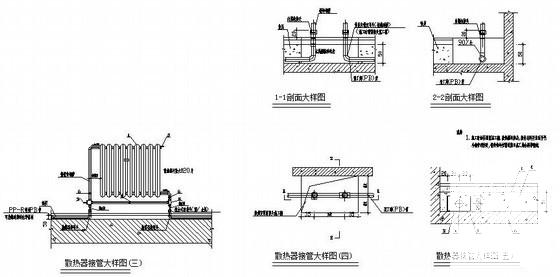

散热器接管大样图

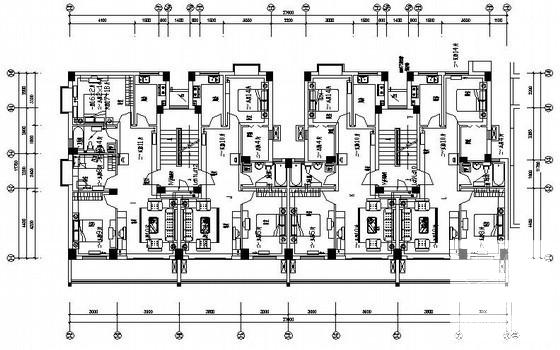

A栋（多层)二层通风采暖平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
