多层住宅楼采暖通风系统设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1437

积分

超级版主

Rank: 8Rank: 8

积分
1437
发表于 2020-2-28 22:11:58 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2167.88平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网,电动压缩式冷水机组
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目位于山东省,是一个多层住宅建筑,地上6层,地下1层,建筑面积2167.88平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,储藏室层采暖平面图,一层采暖平面图,二~五层采暖平面图,六层采暖平面图,阁楼层采暖平面图,采暖系统图及水暖井大样图,安装大样图等...

二、采暖系统:

散热器采暖,采暖热媒为低温热水,供水温度为75℃,回水温度为50℃,系统补水及定压由换热站统一考虑;热媒均由换热站集中供给,各采暖系统的采暖入口设置详见省标;本建筑采暖系统每个楼座设一个采暖入口,该楼总热负荷为:67.59KW,阻力详见各系统。单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖,各户内均设分室温控装置;热表及关断、调节阀门设于户外公共部位的管井内...

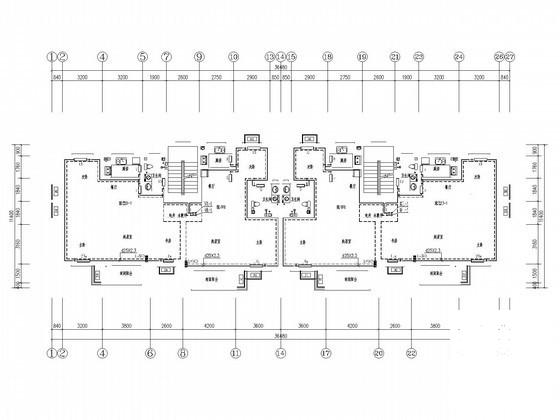

二~五层采暖平面图

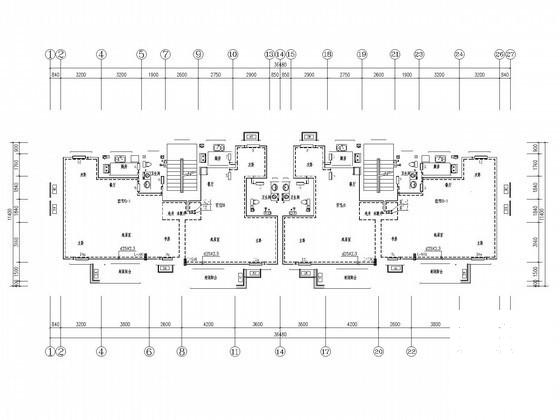

六层采暖平面图

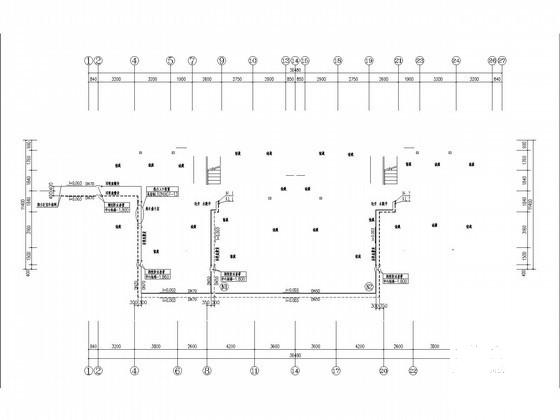

储藏层采暖平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图

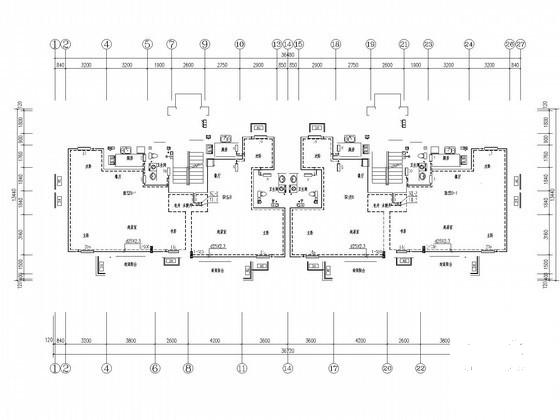

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 22:11:58上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ede2sdfc0wd012fce10.rar

606.19 KB

下载  售价: 100 积分    赚积分
