高层住宅楼建筑采暖通风系统设计CAD施工图纸（人防设计）

tyuxxjjgg · 发表于 2020-2-28 22:11:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：21870.1平方米
建筑地上层数：31层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：12张
设计年代：近代
设计内容：通风,采暖,冷热源,人防
冷热源：市政热网
采暖系统：热水辐射
送风方式：散流器送风
项目所在地：河北

附件详情

一、项目概要：

该项目位于河北省，是一个高层住宅建筑，地上31层，地下3层，建筑面积21870.1平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，人防工程说明，战时通风平面图，采暖干管及通风平面图，采暖平面图，屋顶层采暖通风平面图，采暖系统透视图，单元管井大样图等...

二、采暖系统：

该项目冬季设集中采暖，其中一～十一层为低区，十二~二十一为中区，二十二～三十一层为高区。
1.热源：该项目采暖热媒为50/40°C热水，由小区换热站提供，补水定压在换热站内解决。
2.采暖热负荷和阻力损失:本楼热负荷为:513.99Kw，热指标：39.11w/m.
3.本建筑采暖形式为分户计量，低温热水地板辐射采暖系统，分集水器明设。
4.采暖单元热力入户管径为DN80，总热量表采用PHRLB超声波热量表，口径为DN50，流量：15m/h...

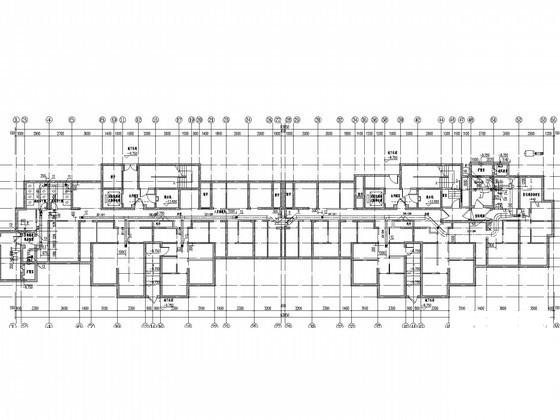

地下一层采暖干管及通风平面图

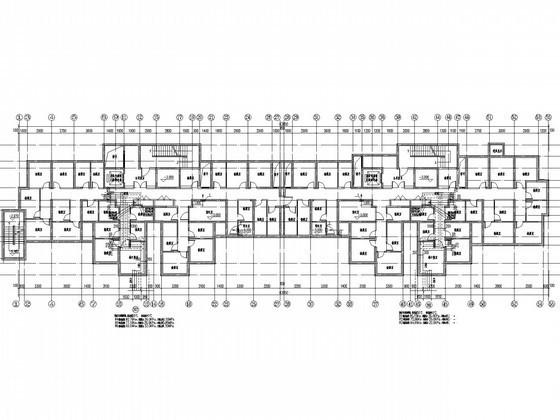

地下三层战时通风平面图

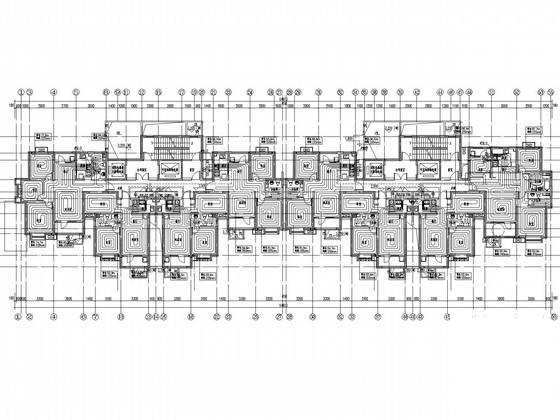

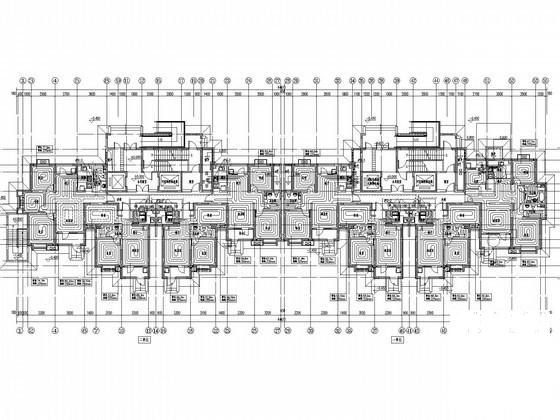

三~三十层采暖平面图

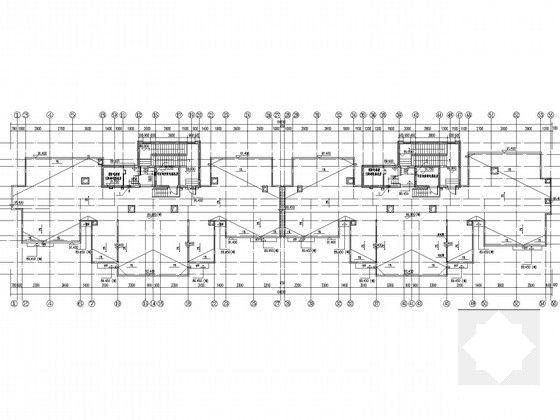

屋面层通风平面图

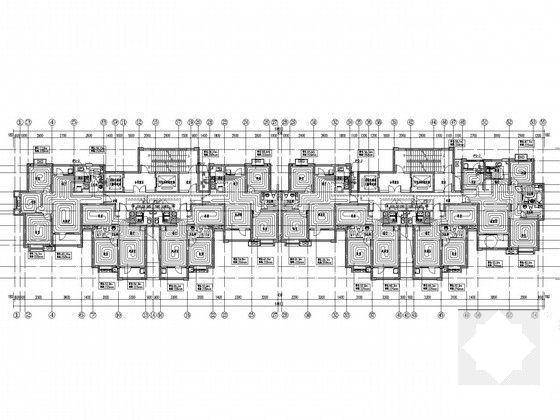

二层采暖平面图
