多层住宅楼采暖及通风系统设计CAD施工大样图(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：3065.63平方米
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 项目地址：山东

附件详情

一、项目概要：

该项目是一个多层住宅楼建筑，地上6层，地下1层，总建筑面积为3065.63平方米。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图，采暖系统图，水暖井大样图，安装大样图等...

二、采暖系统：

采暖热媒为低温热水，供水温度为75摄氏度，回水温度为50摄氏度，，系统补水及定压由换热站统一考虑；热媒均由换热站集中供给；本建筑采暖系统每个楼座设一个采暖入口；单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖，各户内均设分室温控装置；热表及关断、调节阀门设于户外公共部位的管井内...

山东多层住宅楼采暖及通风系统设计

二~五层采暖平面图

六层采暖平面图

阁楼层采暖平面图

第 1 张图

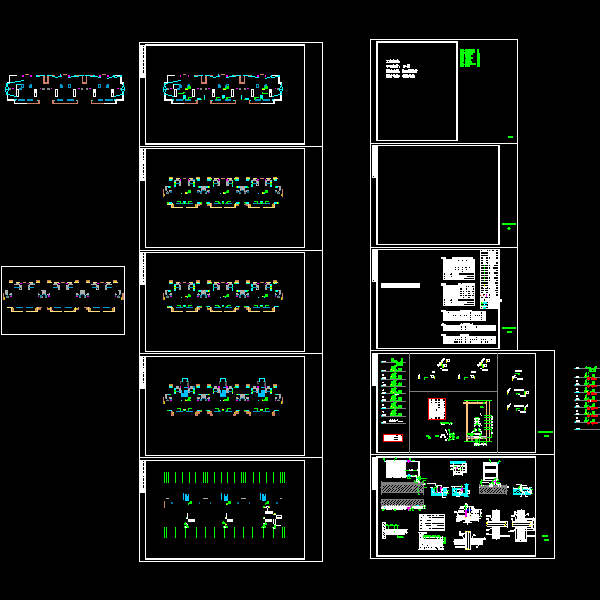

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-26 14:56:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
