多层体育建筑采暖通风系统设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1804

积分

超级版主

Rank: 8Rank: 8

积分
1804
发表于 2020-2-28 22:10:58 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9671.21平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 项目所在地:辽宁

附件详情

  • 设计说明
  • 采暖系统图
  • 机房采暖平面图

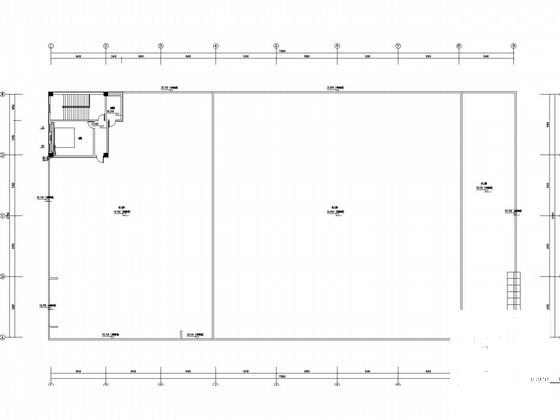

  • 采暖通风平面图

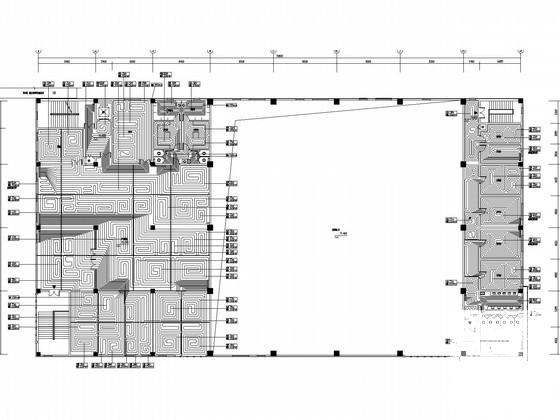

  • 地热盘管平面图

附件详情

一、项目概要:
1.该项目位于辽宁省,建筑为全民健身活动中心。建筑面
积9671.21m2,地上5层,耐火等级为1级。室内采用散热器
和地板辐射供热采暖。
2.包括采暖系统,通风系统。


二、冷热源:
1、该项目采暖供回水由现状市政热网提供。采暖供回水温
度为 80/55℃,采暖系统定压及补水由市政热网管道系统解
决。采暖系统竖向不分区。
2、采暖系统形式为低温地面辐射供暖系统,户内地热盘管
埋设于本层建筑地面垫层内。

三、通风系统:
1、篮球和羽毛球场地设壁式风机直接排至室外。卫生间设
置排气竖井,由屋面引出。
2、卫生间设排气扇(均自带风道止回阀)排至排气竖井。


图纸共14张。

采暖系统图

机房层采暖平面图

地热盘管平面图

体育建筑暖通 - 1
第 1 张图
体育建筑暖通 - 2
第 2 张图
体育建筑暖通 - 3
第 3 张图
体育建筑暖通 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 22:10:58上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
