多层体育建筑采暖通风系统设计施工CAD图纸

附件详情

一、项目概要：
1.该项目位于辽宁省，建筑为全民健身活动中心。建筑面
积9671.21m2，地上5层，耐火等级为1级。室内采用散热器
和地板辐射供热采暖。
2.包括采暖系统，通风系统。


二、冷热源：
1、该项目采暖供回水由现状市政热网提供。采暖供回水温
度为 80/55℃,采暖系统定压及补水由市政热网管道系统解
决。采暖系统竖向不分区。

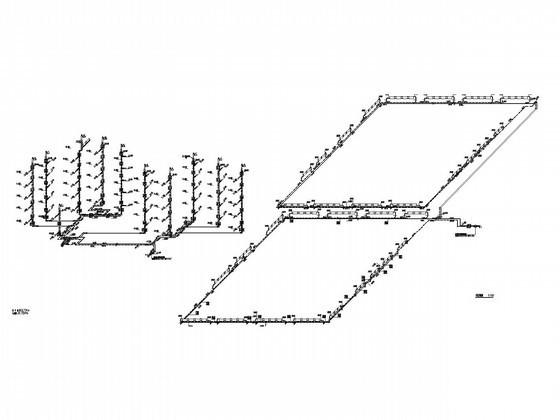

2、采暖系统形式为低温地面辐射供暖系统，户内地热盘管
埋设于本层建筑地面垫层内。

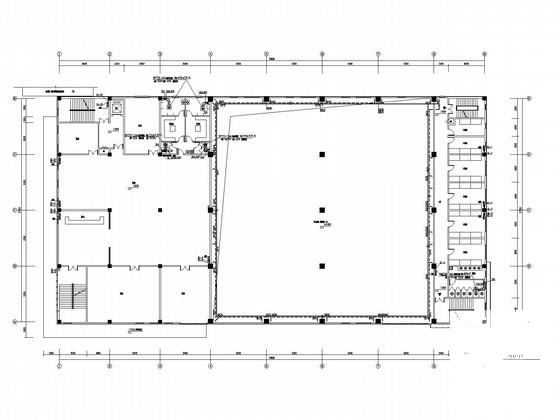

三、通风系统：
1、篮球和羽毛球场地设壁式风机直接排至室外。卫生间设
置排气竖井,由屋面引出。
2、卫生间设排气扇（均自带风道止回阀）排至排气竖井。


图纸共14张。
