多层住宅楼建筑采暖通风排烟系统设计CAD施工图纸（机械采暖系统）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：23326.56平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：采暖,冷热源
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 水系统：双管制,同程式
• 项目所在地：山东

附件详情

一、项目概要：
建筑性质:住宅楼。建筑总面积 ：23326.56平方米，均地上6层,地下1层...
二、采暖热源
该项目热源由小区换热站集中供给,热媒为热水,供回水设计温度80/55°C...
三、采暖系统：
1.采用分户供暖热计量散热器采暖设计。
2.采暖系统采用分户供暖热计量系统。
3.各户均采用下供下回双管同程式机械采暖系统...

图纸共21张。

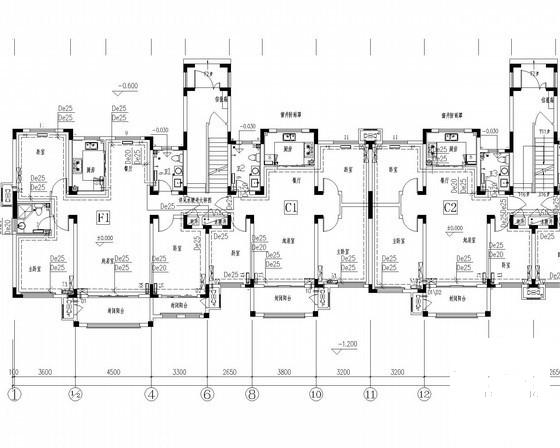

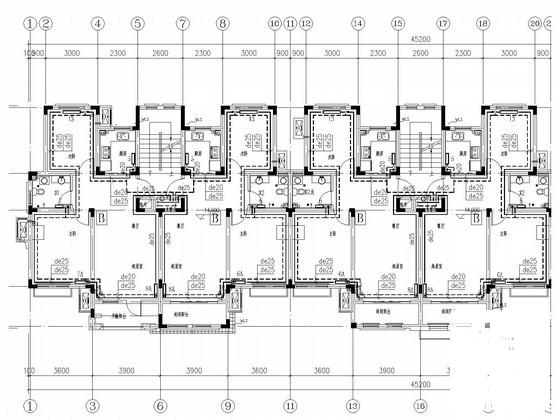

采暖平面图

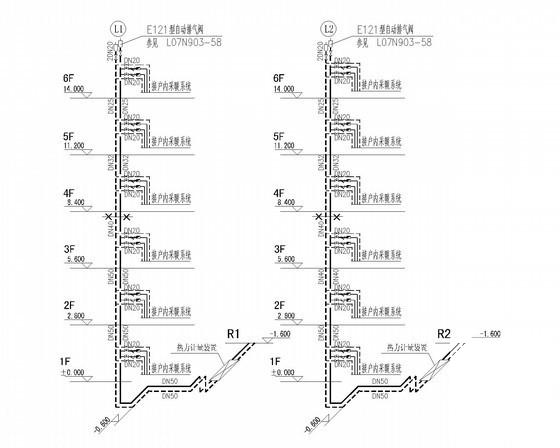

采暖系统图

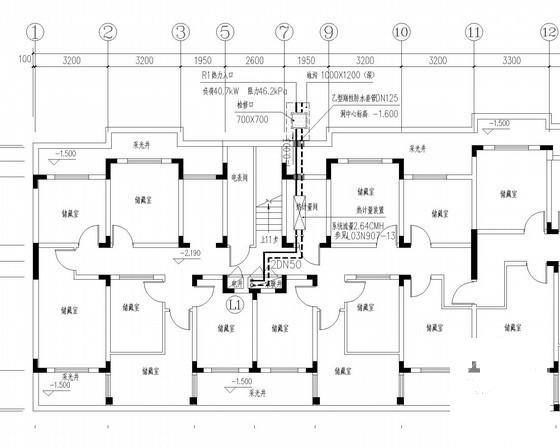

地下一层采暖平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
