一份多层医疗建筑采暖通风系统设计CAD施工图纸

bb5566 · 发表于 2020-2-29 21:24:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计面积：17500平方米
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：48张
设计年代：近代
设计内容：通风,采暖,冷热源
冷热源：市政热网
采暖系统：热水辐射
送风方式：散流器送风
项目所在地：上海

附件详情

、项目概要：

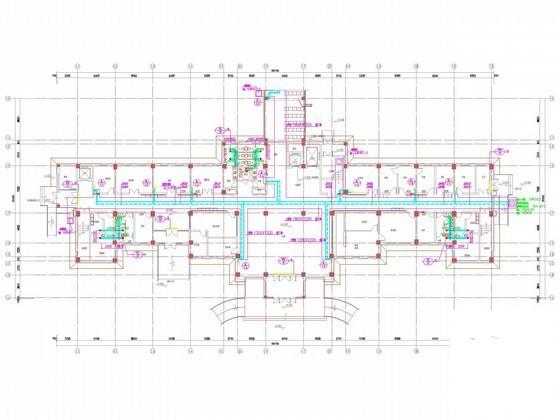

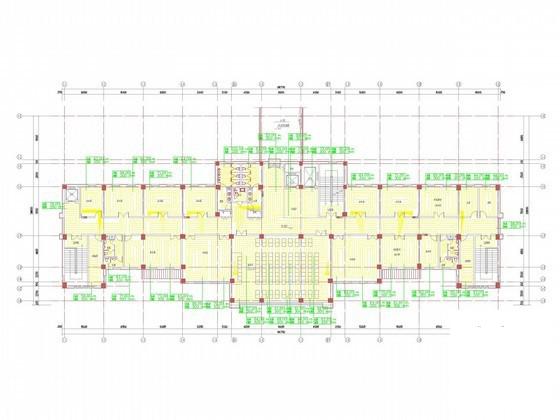

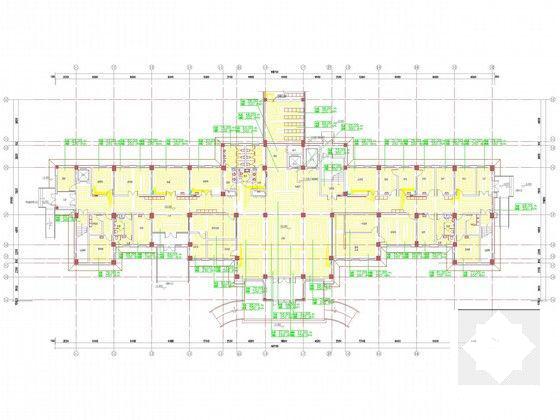

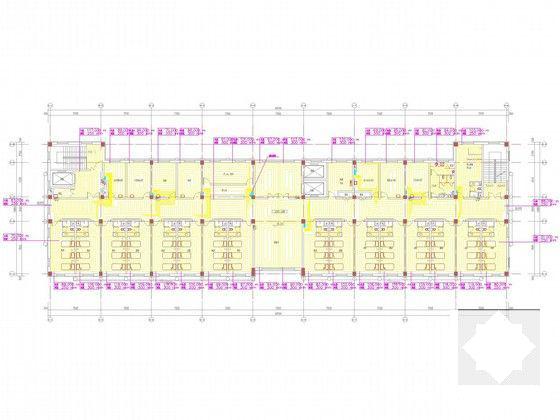

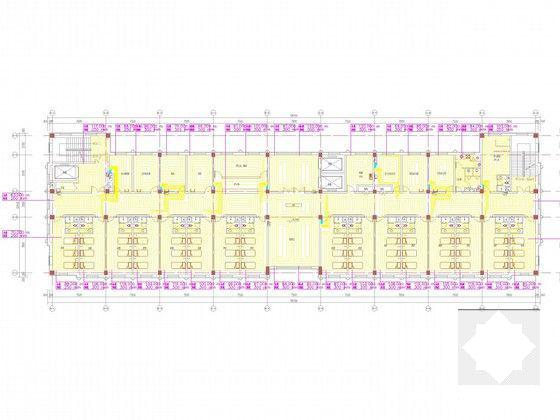

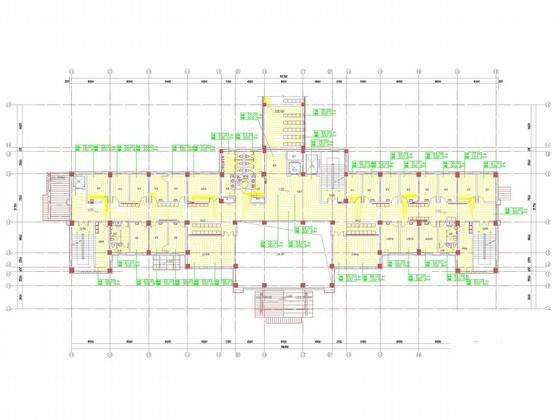

该项目是一个多层医疗建筑，地上4层，建筑面积约17500平米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖通风平面图，地暖平面图，采暖系统图，采暖干管平面图，通风系统图等...

二、采暖系统：

采暖热源由园区的换热站提供二次采暖热水，供回水温度50°C~40°C,压力20米水柱，大楼内采暖系统的补水和定压由园区内热交换站解决。系统形式：采暖房间均采用地板辐射采暖，干管系统为下供下回...

三、送排风系统：

1.厕所间设排风系统，排风量为15次/时；
2.水泵间，配电间设排风系统，排风量为5次/时；
3.厨房换气次数为40次/时，85%由排气罩排出，15%由全面换气排出。油烟经排烟罩中过滤器初滤后，由风机抽至屋

顶的静电油雾净化器中处理，达标后经风机排放到大气稀释...

四、防排烟系统：

1、楼梯间设有符合要求的可开启外窗，采用自然排烟。
2、局部走廊设置机械排烟，排烟量按120m3/（m2/h）计算。
3、房间面积大于300平方的房间设合要求的可开启的外窗，采用自然排烟...
