一份3层大型体育馆建筑空调通风系统设计CAD施工图纸（采暖设计）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：方案(初设图)
• 参考图纸：13张
• 设计年代：近代
• 设计内容：空调,通风,采暖
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 项目所在地：山东

附件详情

该项目位于山东省，是一新建大型体育馆建筑。图纸内容包含主要设备材料表及图例，空调通风平面图，空调管道平面图，供暖干管平面图，供暖平面图，排烟平面图等...

一层排烟平面图

一层空调管道平面图

5.900标高空调通风平面图

5.900标高供暖平面图

一层供暖干管平面图

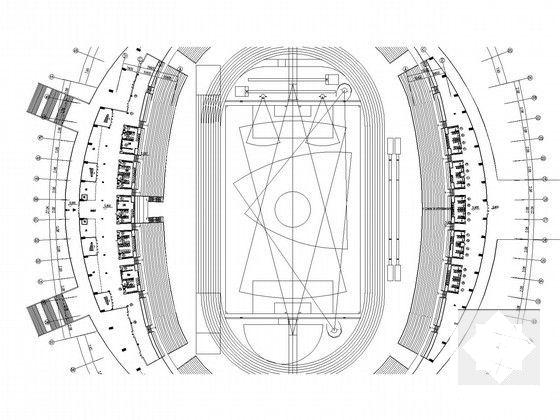

第 1 张图

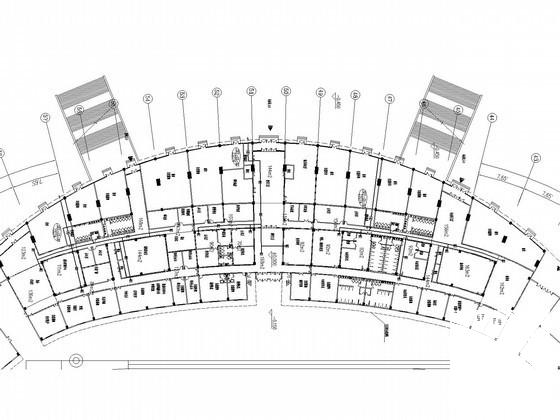

第 2 张图

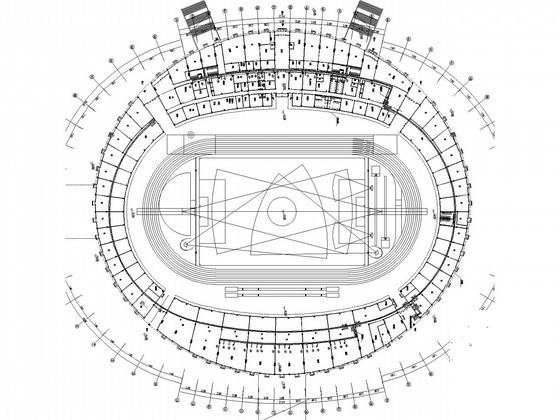

第 3 张图

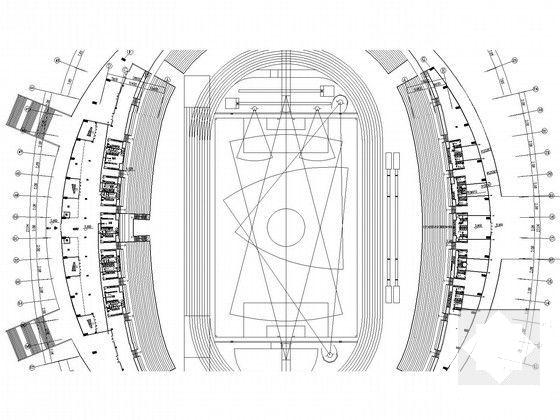

第 4 张图

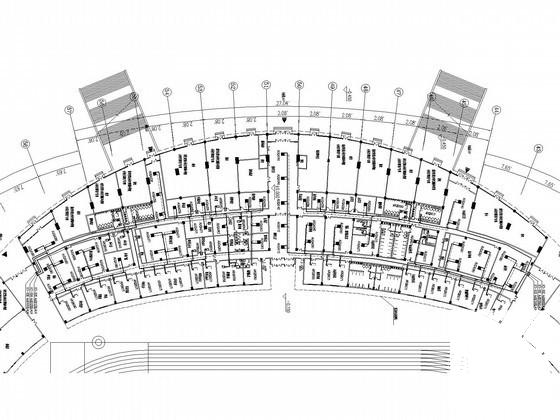

第 5 张图

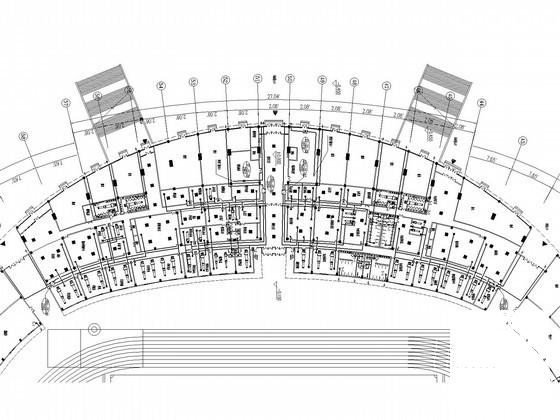

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
