一份4层体育馆空调通风设计CAD施工图纸(知名院设计)(水系统流程图)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计面积：22866平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,机房
• 空调系统：全空气系统,空气-水系统,制冷剂系统
• 送风方式：侧面送风,散流器送风,孔板送风,旋流风口送风,其他
• 项目所在地：山东

附件详情

• 资料目录
• 体育馆主要设备表

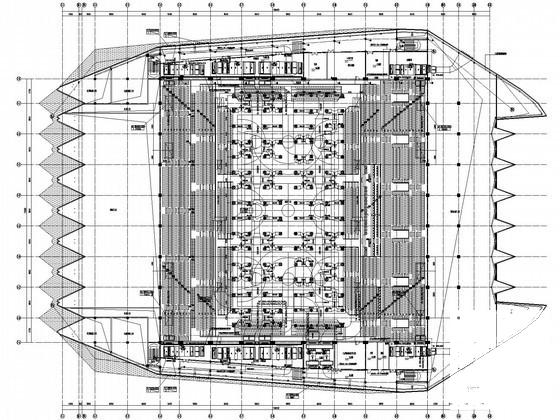

• 体育馆空调 平面布置图
• 体育馆主篮球馆空调平面布置图
• 空调末端水系统流程图
• 防排烟系统图
• 体育馆散热器采暖系统图
• 新风机房详图
• 空调机房详图
• 排烟机房及座位送风空调机房详图
• 体育馆剖面详图
• 管线综合详图

附件详情

稿件为山东济宁某体育中心体育馆工程空调通风设计施工图纸，国内著名设计院设计。建筑建筑设计结构形式为框架结构，体育馆工程：地上四层；建筑总高度为24.6m；总建筑面积22866m2，其中地上一层建筑面积为10942m2，二层建筑面积为6947m2；三层建筑面积为1587 m2；四层建筑面积3390 m2。
设计内容：体育馆空调、采暖、通风、防排烟设计。（含座椅送风方式）

，图纸共19张，国内知名院设计。

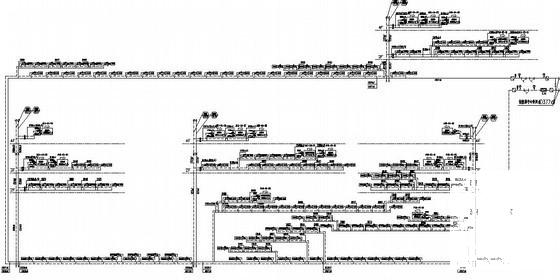

空调末端水系统流程图

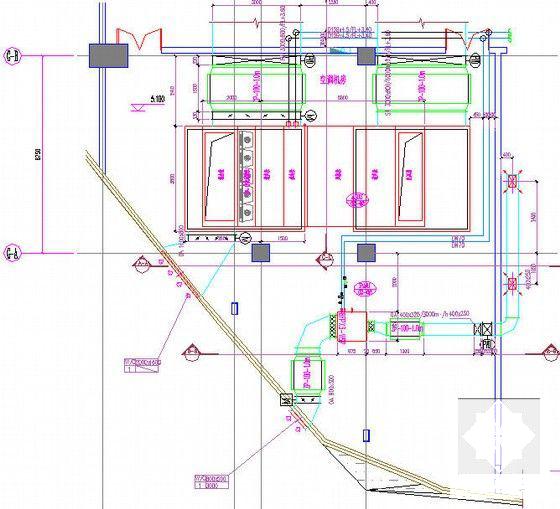

座位送风空调机房详图

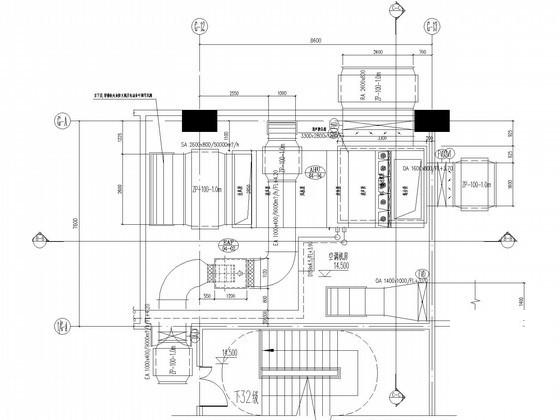

二层空调机房详图

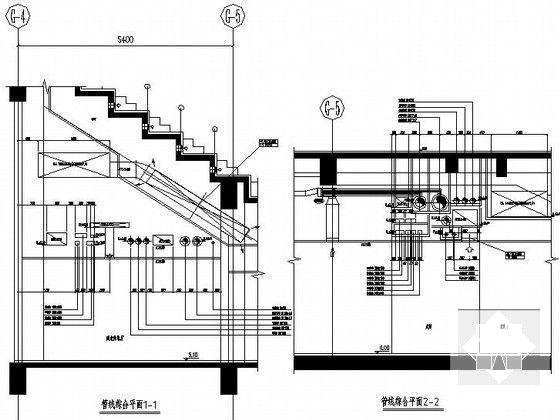

管线综合平面

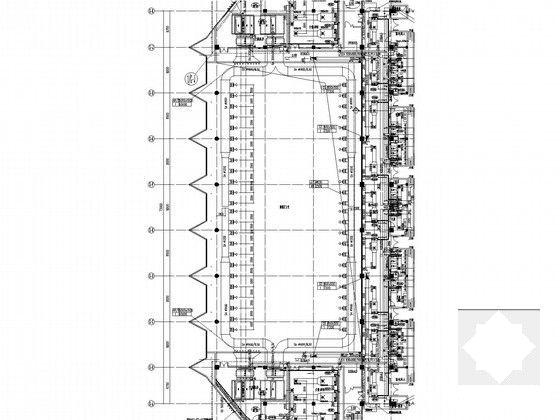

训练厅上空空调平面

空调平面大样

铸铁散热器安装详图

一层新风机房及三层空调机房详图

体育馆剖面详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
