设计说明：有
-
建筑类别：体育
-
建筑高度：多层建筑
-
建筑面积：13730平方米
-
地上层数：3层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：32张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,机房
-
冷热源：水地源热泵
-
空调系统：全空气系统,空气-水系统
-
水系统：双管制,同程式
-
送风方式：散流器送风,喷口送风,其他
-
项目地址：天津
附件详情
-
资料目录
-
设计施工说明
-
图例
-
主要设备表
-
空调通风平面图
-
冷冻机房设备平面图
-
冷冻机房管道平面图
-
冷冻机房剖面图
-
新风机房详图
-
走廊管线综合图
-
空调机房1 平面图
-
空调机房2,3剖面图
-
冷热源水系统流程图
-
防排烟原理图
附件详情
一、项目概要：总建筑面积13730平方米，其中地上建筑面积13110平方米，地下建筑面积620平方米。建筑地上3层，地下1层，建筑高度21.3米。
二、设计内容：
1. 本项目冷热源采用地源热泵系统。冷热源选用2台地源热泵机组,
2. 空调风系统设计：比赛大厅、休息厅、球类训练场采用全空气低速送风系统。比赛大厅运动区采用侧送风口，观众区采用阶梯送风口，在观众区上部回风；球类训练场采用喷口送风，同侧下部回风；比赛大厅观众区因采用阶梯送风，为保证人员舒适度，其送风温度定为夏季18°c，冬季25.3°c。采用二次回风来确保送风温度。
一、二层各辅助用房采用风机盘管加新风系统。
3. 空调水系统设计：空调系统水采用二管制局部同程系统；空调水系统采用低位膨胀水箱定压，布置在地下层冷冻机房内。
4. 通风系统设计：比赛大厅设机械排风,竖向排至屋顶......
5. 防防烟系统设计、节能设计......
编制于近代年，图纸共32张。

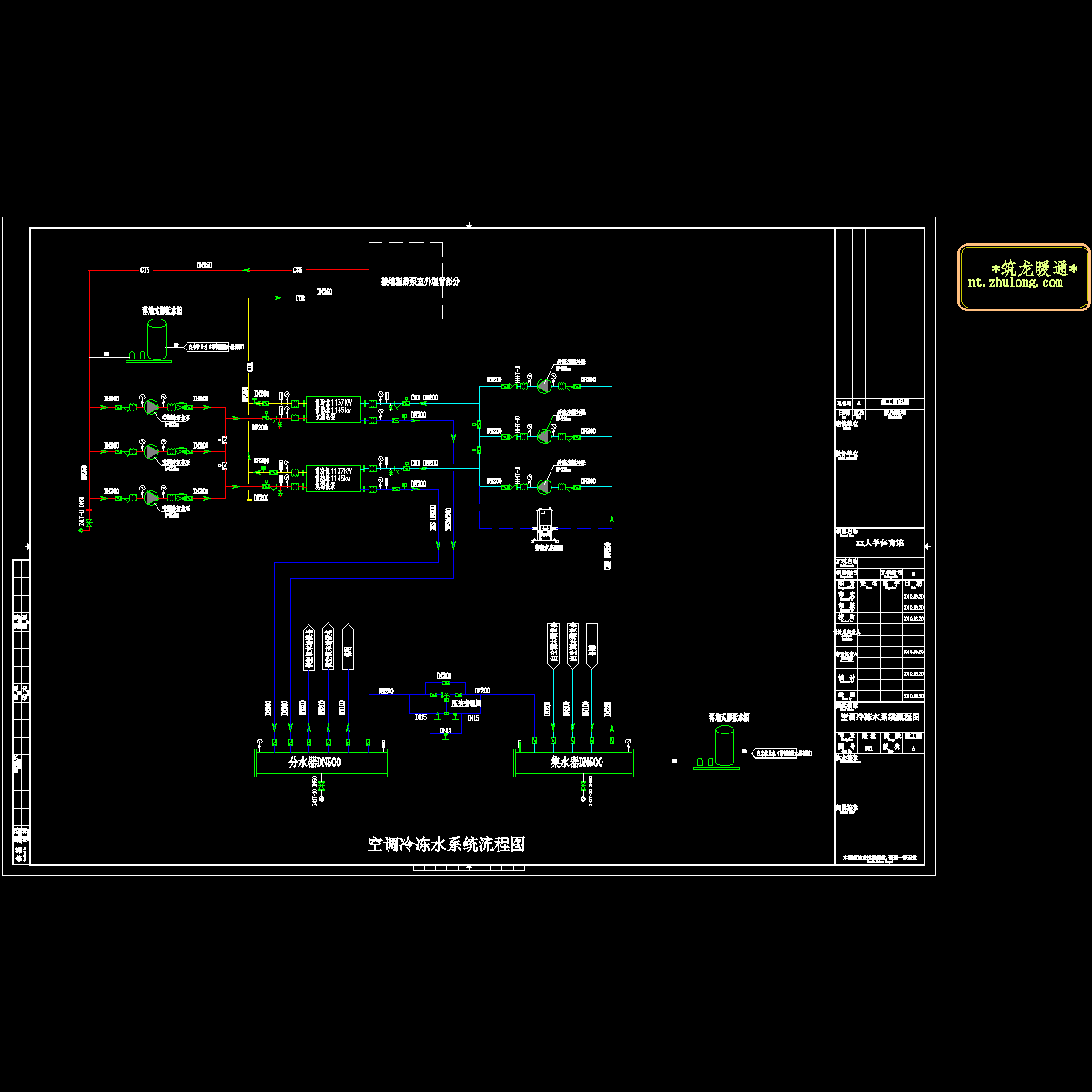

水系统流程图

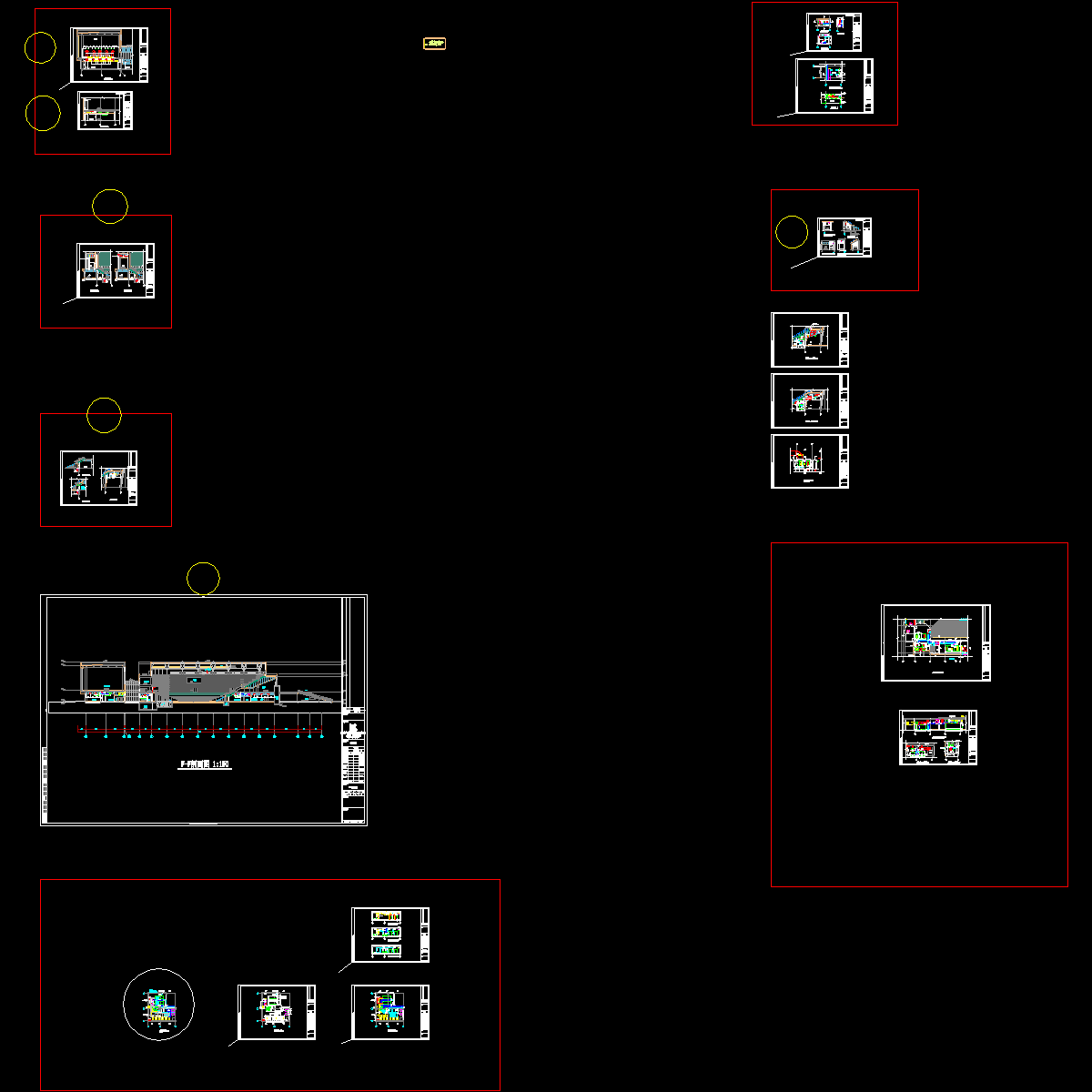

空调机房剖面图

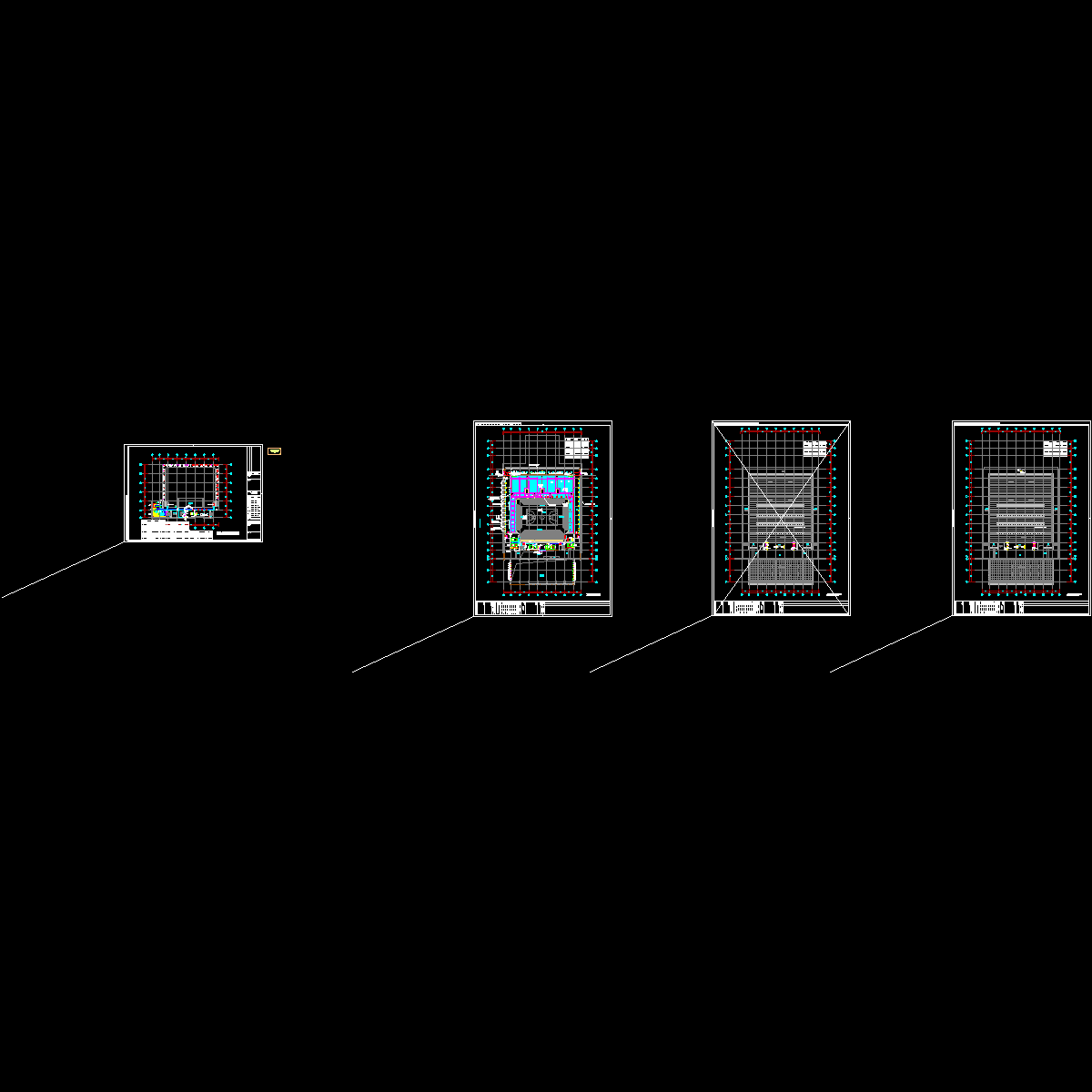

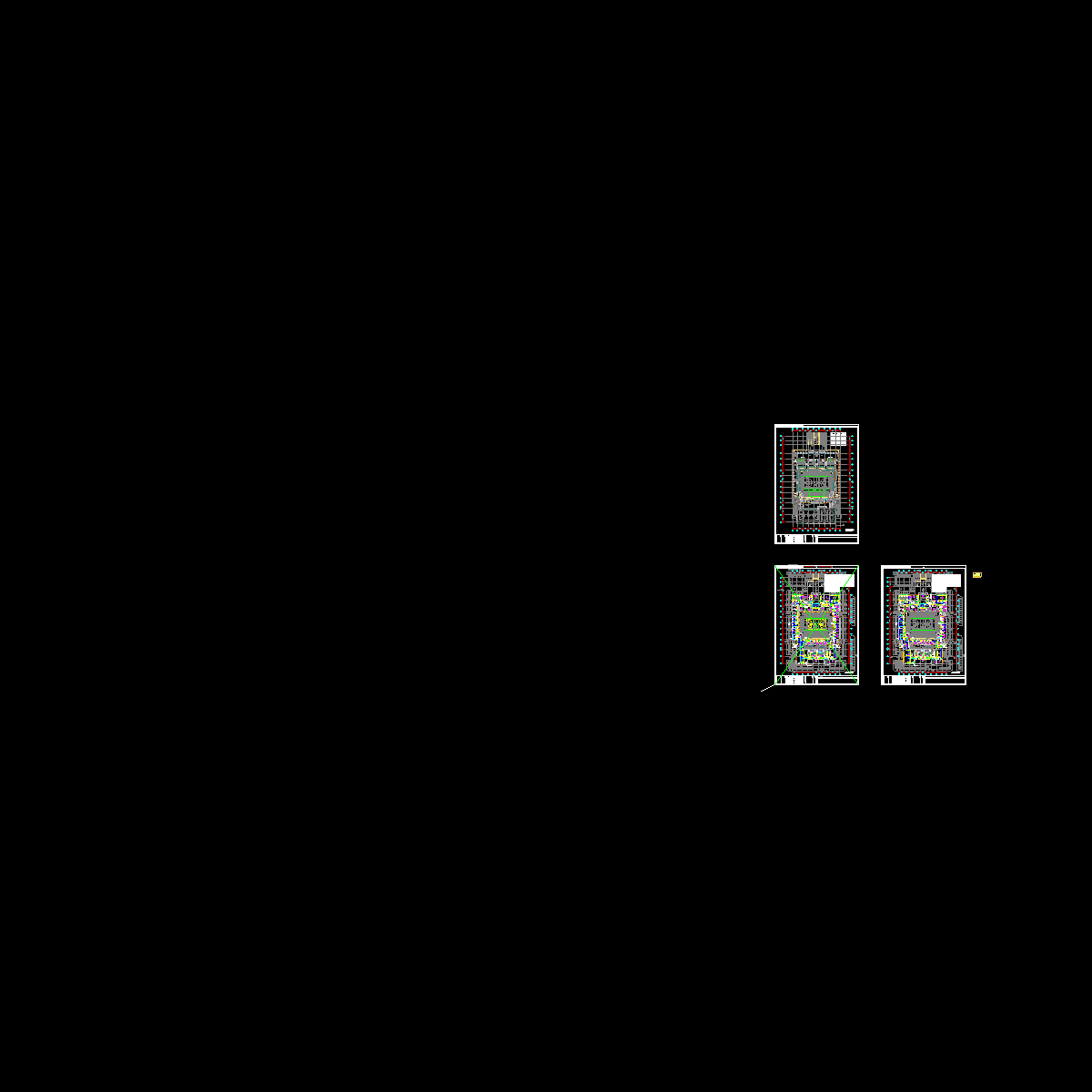

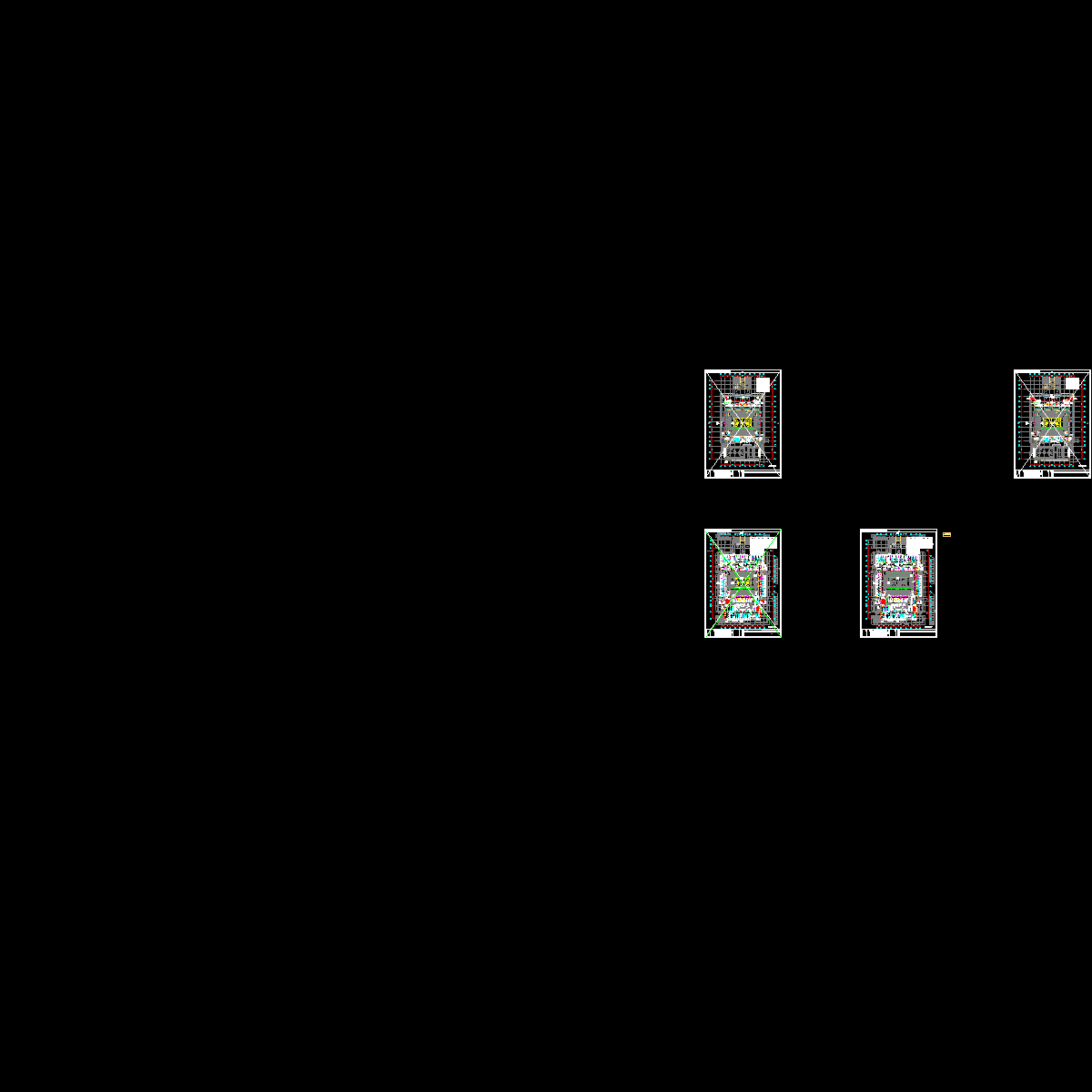

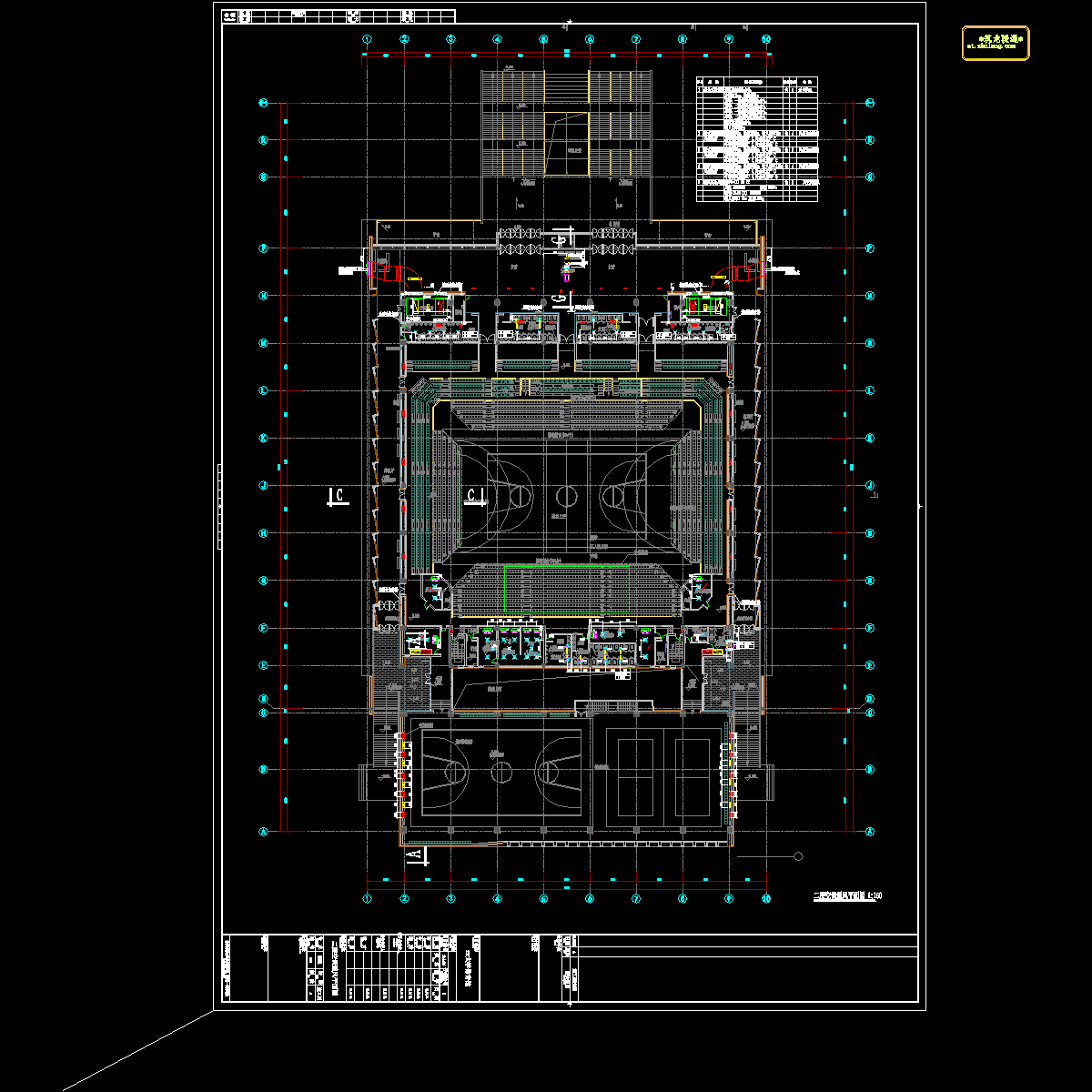

空调通风平面图
