一份19层办公会所暖通空调设计CAD施工图纸(知名设计院)

[复制链接]

0

主题

0

帖子

1599

积分

超级版主

Rank: 8Rank: 8

积分
1599
发表于 2020-2-16 21:43:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,娱乐
  • 建筑高度类型:高层建筑
  • 建筑设计面积:34000平方米
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,机房,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 水系统:单式泵,变流量,双管制
  • 节点大样:集分水器
  • 项目所在地:北京

附件详情

  • 暖通专业设计说明及图例
  • 暖通设备明细表
  • 空调水系统示意图
  • 空调及通风系统示意图
  • 正压送风及消防排烟系统图
  • 空调及通风系统平面图
  • 空调水及地暖系统平面图
  • 标准层、屋顶层空调及通风系统平面图
  • 机房层空调及通风系统平面图
  • 标准层空调水平面图
  • 管井大样图
  • 设备转换间平面图

附件详情

稿件为北京某高层办公建筑暖通空调设计施工图;地上十九层,地下一层,底层为商业,地上部分为办公及会所,建筑高度76.95m,总建筑面积约34000M2。
设计内容:本建筑空调、采暖系统、通风、排烟系统及防烟楼梯间及其前室、消防电梯合用前室的加压送风系统设计。

,图纸共12张,出自某知名设计院。

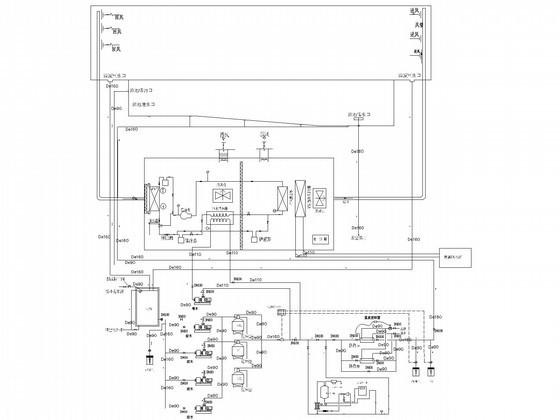

泳池空调水系统示意图

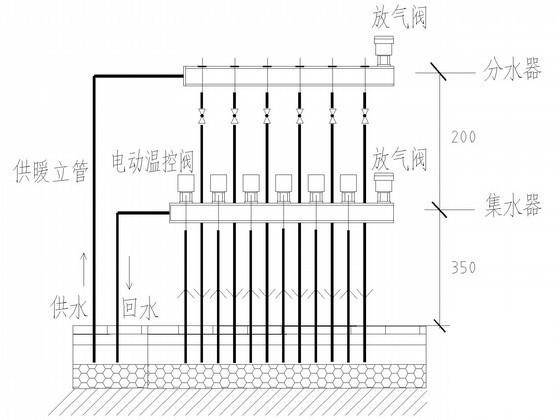

分集水器安装示意图

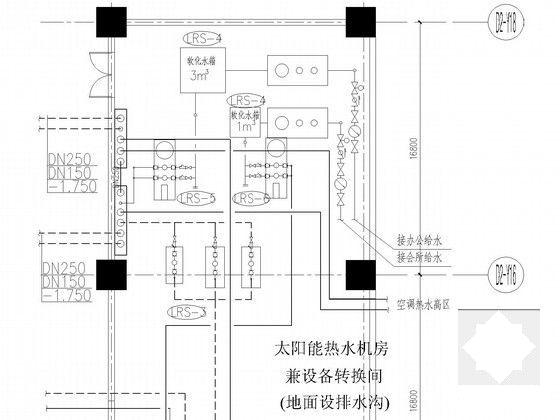

空调转换间平面图

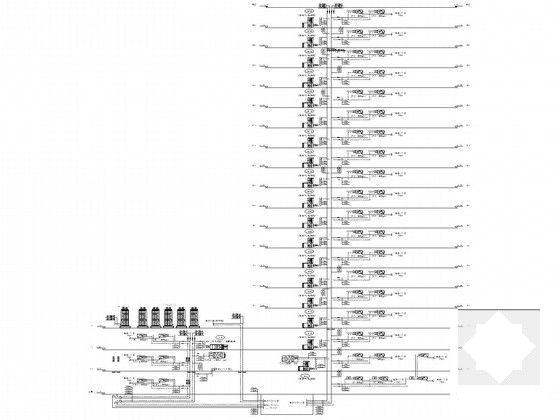

空调水系统示意图

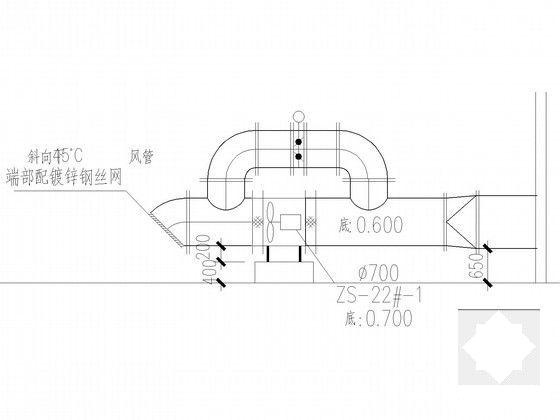

加压送风机剖面示意图图

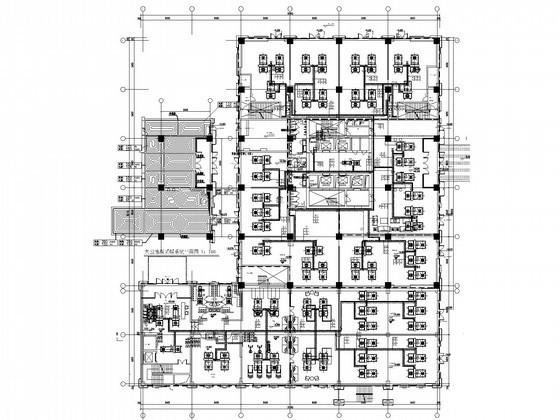

空调及通风系统平面图

暖通空调设计院 - 1
第 1 张图
暖通空调设计院 - 2
第 2 张图
暖通空调设计院 - 3
第 3 张图
暖通空调设计院 - 4
第 4 张图
暖通空调设计院 - 5
第 5 张图
暖通空调设计院 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 21:43:56上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2eedfwf10ff1c1cf.rar

3.57 MB

下载  售价: 100 积分    赚积分
