知名设计院住宅小区电气设计CAD施工图纸

wowow66 · 发表于 2020-2-18 11:45:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：18平方米
建筑地上层数：1层
建筑地下层数：7276.49层
图纸设计深度：施工图
参考图纸：50张
设计年代：近代
地下室用途：车库,其它
节点大样：防雷接地,等电位联结,其它
负荷等级：三级
防雷等级：第三类
接地方式：TN-C-S
项目所在地：天津
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,呼应信号及信息显示

附件详情

1、电气设计说明
2、强强电施工设计说明及材料设备表
3、低压配电系统图
4、电气干线系统图
5、电表箱系统图
6、通讯电缆系统图
7、有线电视系统图
8、可视对讲及安全防范系统图
9、火灾自动报警系统图
10、地下室弱电干线平面图
11、通讯系统、有线电视平面图
12、可视对讲及安全防范平面图
13、火灾自动报警平面图
14、电梯机房火灾自动报警平面图
15、地下室强电干线平面图
16、照明平面图
17、电梯机房照明平面图
18、电力平面图
19、电梯机房电力平面图
20、屋顶防雷平面图
21、基础接地平面图

附件详情

该附件是[天津]知名设计院住宅小区全套电气施工图纸，总共50张。
建筑地下一层，主要为自行车库；地上18层，每层层高3.0m，均为住宅建筑主体高度为58.9m，总建筑面积为7276.49m，建筑设计结构形式为剪力墙结构。该项目属于二类高层住宅建筑。
电气设计内容包含：220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视系统、电话网络系统、可视对讲及安全防范系统、火灾自动报警系统。
资料出自国内顶级设计院，有很大参考借鉴价值。

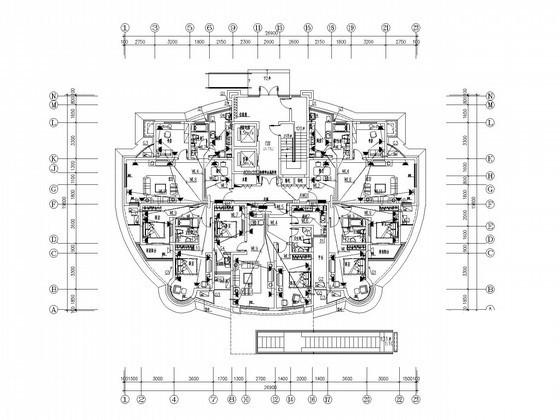

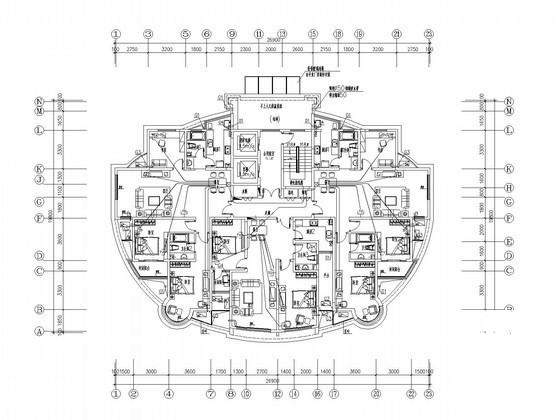

通讯系统、有线电视平面图

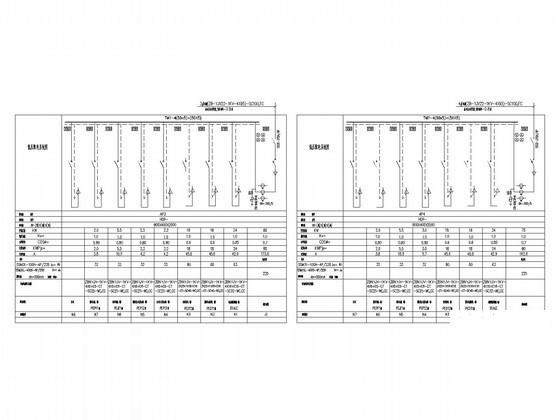

低压配电系统图

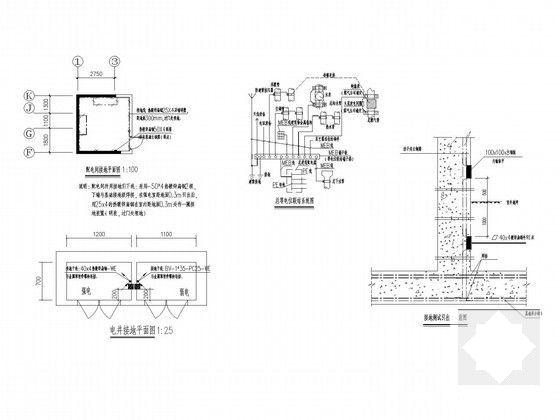

基础接地平面图

通讯电缆系统图

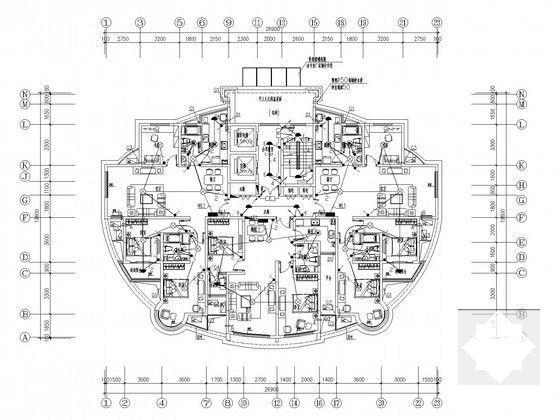

照明平面图

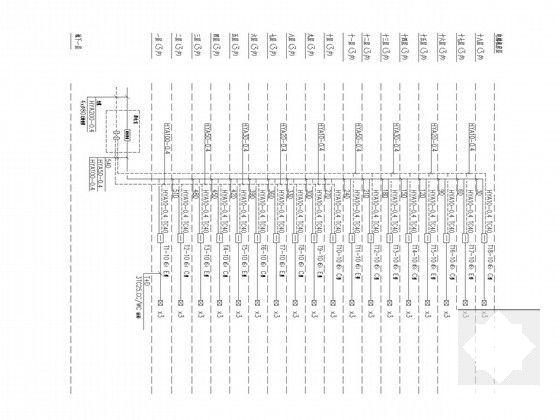

电气干线系统图
