一份35层国际书城给排水CAD施工图纸（知名设计院）

tt8899 · 发表于 2020-2-18 19:55:00

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业,酒店,娱乐,文化
建筑高度类型：高层建筑,超高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：128976平方米
建筑地上层数：35层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：43张
设计年代：近代
地下室用途：人防,商业,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：太阳能热水系统
大样节点：泵房,设备房布置
项目所在地：江苏

附件详情

给排水设计施工说明
层给排水及消防平面
南楼给排水平面
南楼机房层给排水及消防平面
南楼屋顶层给排水及消防平面
南楼20层(避难层)自动喷洒平面
北楼机房层给排水及消防平面
北楼屋顶层给排水及消防平面
北楼消防平面
北楼21层(避难层）层自动喷洒平面
生活给水管道系统图
排水管道系统图
消火栓给水系统图
自动喷洒给水系统图
地下一层生活泵房详图
南楼20层(避难层)水泵房工艺布置平面详图
太阳能机房工艺布置平面详图
北楼21层(避难层）水泵房工艺布置平面详图
主要设备材料表

附件详情

该项目位于江苏，占地面积22000m2，建筑面积地上128976m2，地下33506m2，建筑总高度北楼155.5m，南楼128.5m。该项目北楼地上三十五层，七至三十五为公寓式办公，其中七层及二十一层为避难层；南楼地上三十二层，七至三十二层为酒店式公寓，其中七层及二十层为避难层；地上一至六层为裙房，为书城、影院及餐饮等；该项目地下二层，地下一层为商业、设备用房、自行车库；地下二层为汽车库及设备用房。地下一、二层局部设有核六级人防。
设计范围：1、室内外生活给排水及雨水工程设计。2、室内外消防给水工程设计。3、人防给排水及消防工程设计。（另见地下室部分图纸）
，共43张。

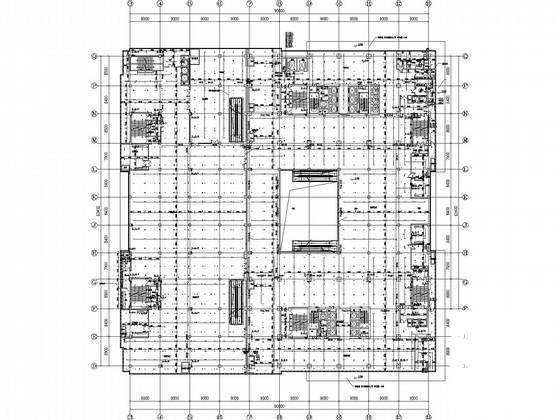

北楼消防平面图

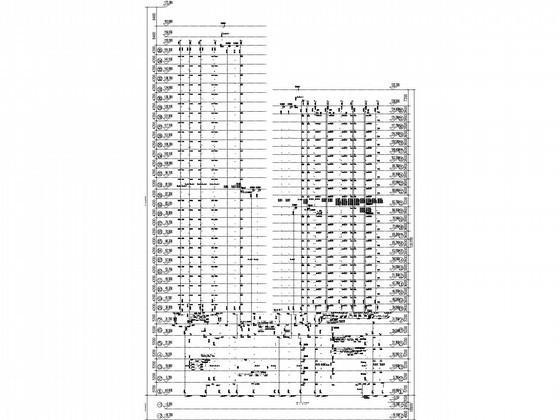

排水系统图

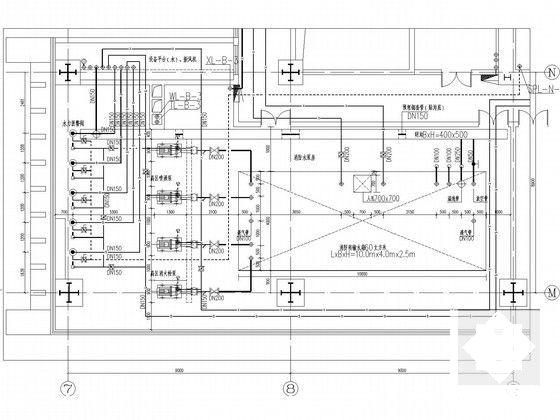

泵房平面图

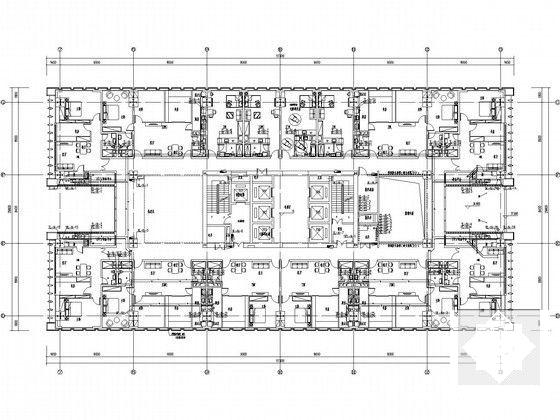

南楼给排水及消防平面图

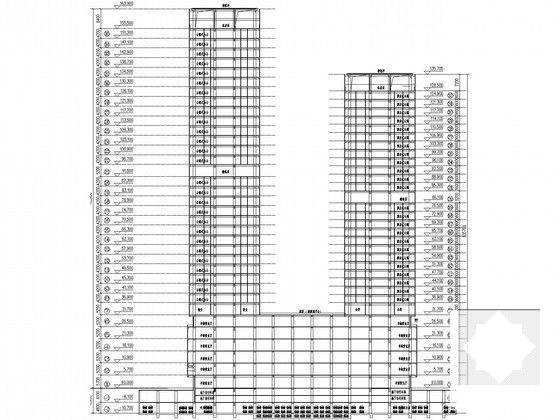

剖面图

消火栓系统图

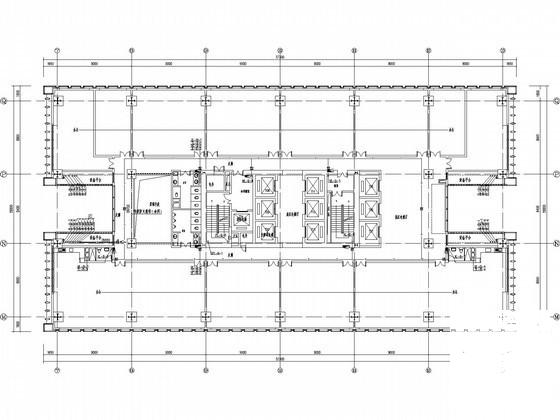

给排水及消防图

地下一泵房

太阳能机房平面图
