[CAD]国际知名公司30层办公楼电气装饰图纸（水暖）(空调风管)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 建筑高度类型：超高层建筑
• 建筑设计面积：150407平方米
• 建筑地上层数：30层
• 建筑地下层数：4层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 地下室用途：人防,商业,车库,设备用房,其它
• 负荷等级：一级
• 防雷等级：第一类
• 火灾保护分级：一级
• 安全防范：二级
• 接地方式：TN-S
• 项目所在地：北京
• 强电 设计：低压配电,电气照明,其它

附件详情

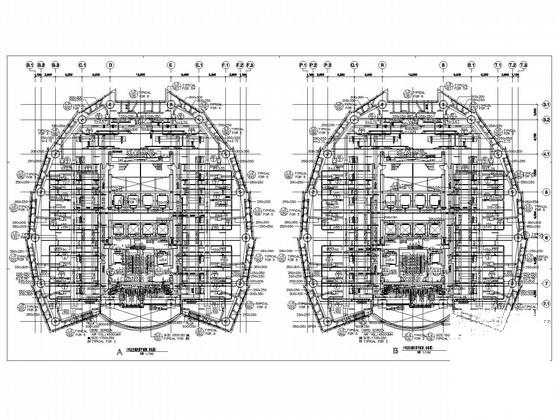

• 1、空调风管平面图
• 2、水管平面图
• 3、插座平面图
• 4、 照明平面图

附件详情

该附件是[北京]国际知名公司办公楼电气装饰图纸（含暖通），总共20张。
项目总建筑面积为150407平方米，建筑高度为140.497m，地面30层，地下4层。该附件为项目14层强电图纸。
设计内容含：空调风管、水管、插座平面图、照明平面图。

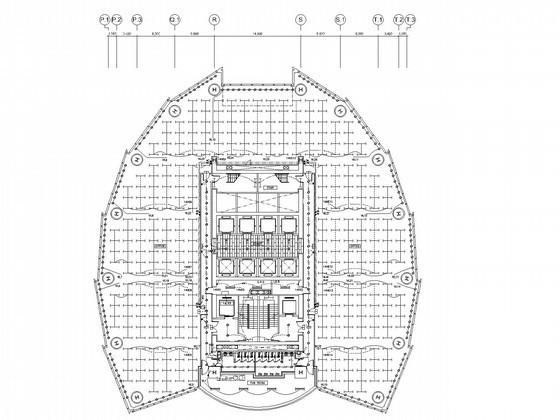

十四层照明平面

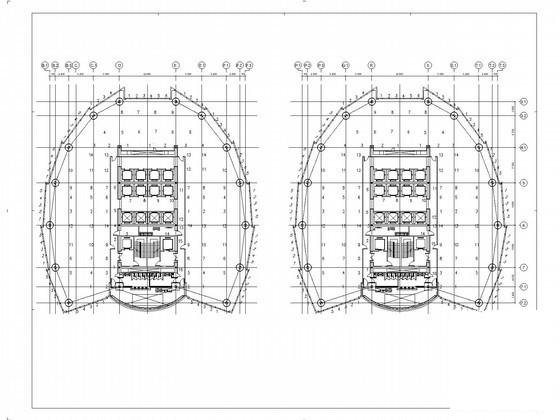

十三层消防平面图

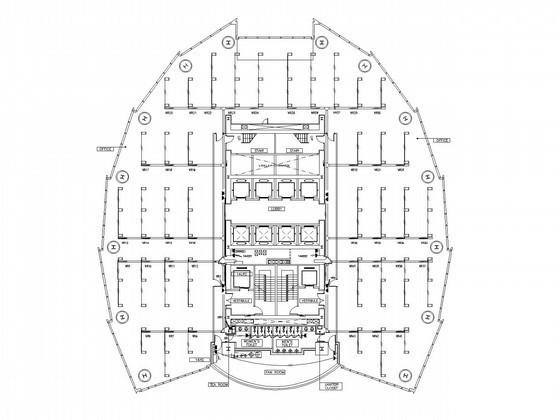

插座平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 21:44:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
