[CAD]软件公司A级数据机房图纸（强弱电、装饰、环境监控、消防、通风空调）

jxyy7788 · 发表于 2020-2-18 11:45:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：其他
建筑高度类型：单层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
参考图纸：41张
设计年代：近代
节点大样：线槽, 线管, 电缆, 防雷接地 , 等电位联结
负荷等级：一级
火灾保护分级：一级
安全防范：一级
监控图像等级：4级以上
接地方式：TN-S
项目所在地：广东
强电设计：供配电系统 , 低压配电, 接地安全
弱电设计：火灾自动报警系统 , 入侵报警系统, 视频监控系统, 综合布线系统, 机房工程

附件详情

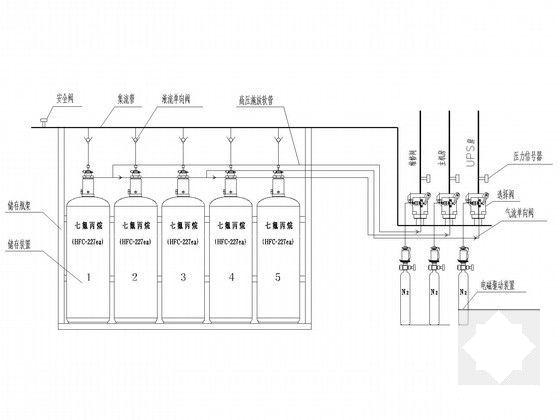

该项目为某软件公司自用数据机房建设工程，建设标准为A级，总建筑面积为550平方米。采取防潮措施，保温措施，防静电措施；供电负荷等级为一级，采用两路0.4KV电源供电，设置一台120KVA UPS；设置三台45KW精密空调，采用下送风上回风的送风方式；采用最先进的环境监控系统，包括：门禁、视频监控、温湿度、漏水、消防等参数的监控；气体灭火采用全淹没灭火方式，设置5个150L的气体储罐。
内容包含：装饰设计说明、强电设计说明、弱电设计说明、防雷设计说明、消防设计说明、通风空调设计说明、装饰图纸、机房平面布置图、机房剖面立面图、安装节点大样图、强电系统图、弱电系统图、强弱电线槽走线平面图、防雷接地平面图、机房通风空调图纸、机房防排烟图纸、机房环境监控图纸、机房消防图纸等。

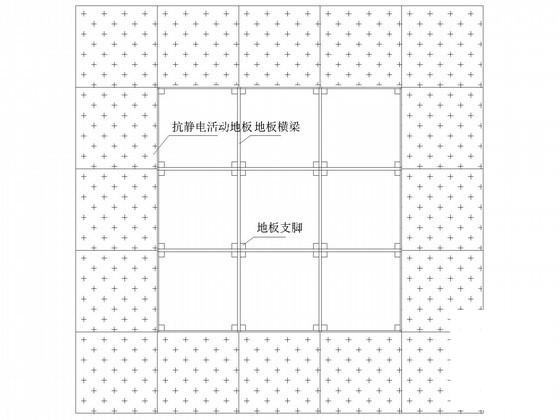

数据中心防静电地板安装大样图

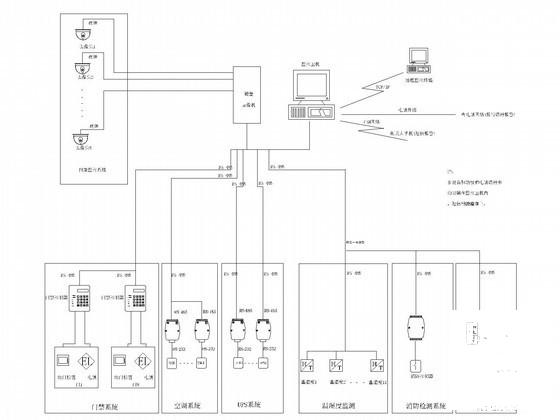

数据中心机房AC监控系统图

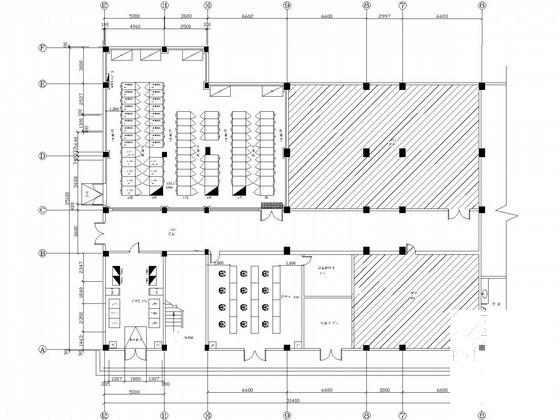

数据中心机房电源点平面图

数据中心机房官网系统图

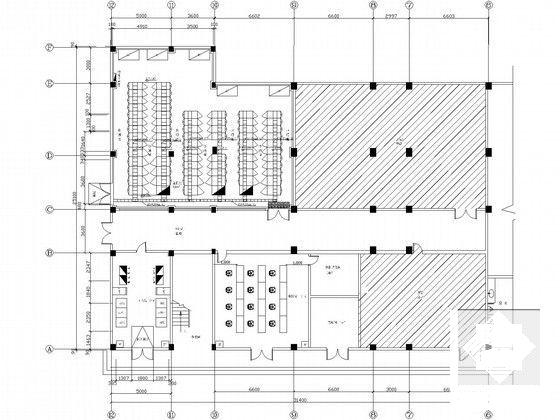

数据中心机房弱电线槽走线图

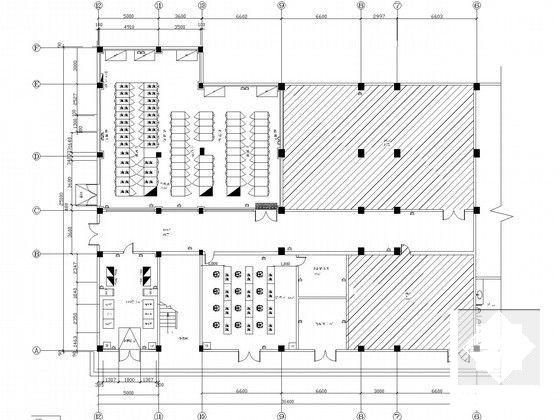

数据中心机房消防平面图

数据中心机房等电位连接大样图
