附件设计说明:有
-
建筑类别:办公
-
建筑高度类型:高层建筑
-
建筑设计面积:6440.17平方米
-
图纸设计深度:施工图
-
参考图纸:32张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源,机房
-
冷热源:电动压缩式冷水机组,空气调节器
-
空调系统:全空气系统,空气-水系统
-
全空气系统:单风道
-
送风方式:散流器送风
-
项目所在地:广东
附件详情
-
施工图设计总说明
-
空调水管平面图
-

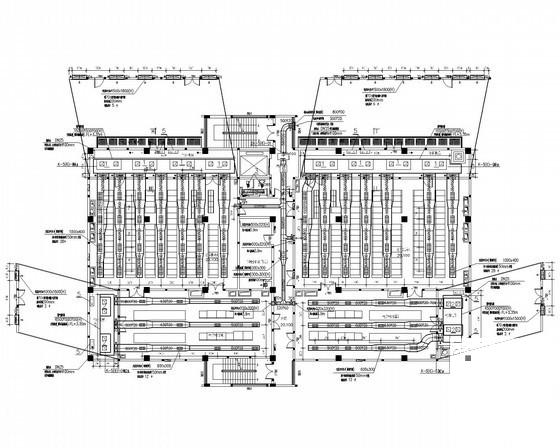

空调通风平面图
-
制冷系统流程图
-
空调末端冷水系统原理图
-
灾后排气平面图
-
空调机房剖面图
-
......
附件详情
一、项目概要:
该项目位于广东省,总建筑面积:6440.17m2,其中地上:5953.03m2,建筑高度30.8米......
二、冷热源:
1.水冷螺杆式冷水机组,制冷量为1055kW(300 USRT)。
2.蒸发式冷凝螺杆冷水机组,制冷量为1055kW(300 USRT)......
三、空调系统:
1.空调风系统包括:立式空气处理机组的低风速单风道全空气系统;风机盘管的空调系统。
2.数据机房采用带加热加湿的立式精密空气处理风柜,送风方式为下送侧回......
四、通风排烟系统:
1.机房设有气体灭火系统的区域需设置排风系统,火灾后远程开启以排除有毒废气,由于灭火气体密度比空气大,采用下排方式。
2.采用气体灭火的房间,其排风口应设在防护区的下部并直通室外。
3.通讯机房、电力电池室等通风换气次数不小于每小时5次......
图纸共32张。

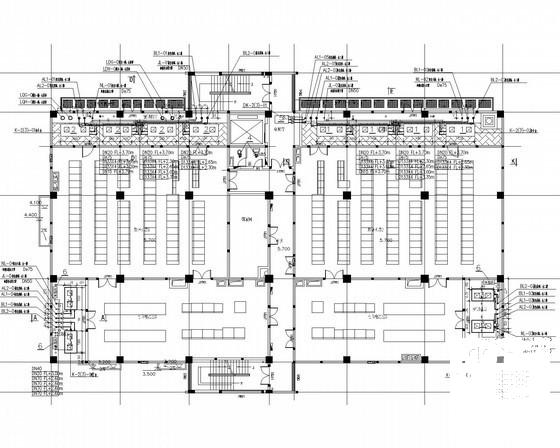

空调水管平面图

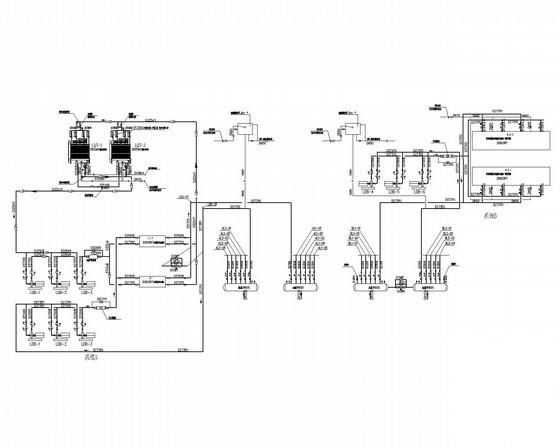

制冷系统流程图

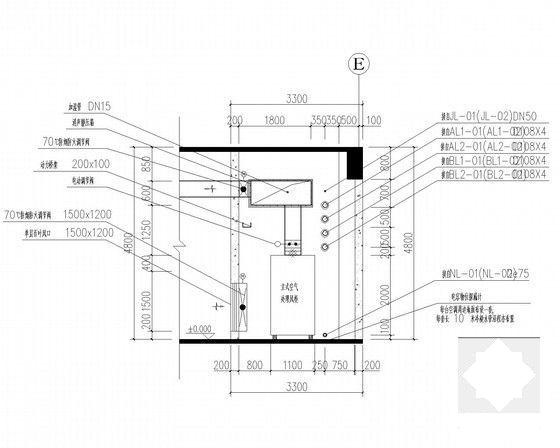

空调机房剖面图

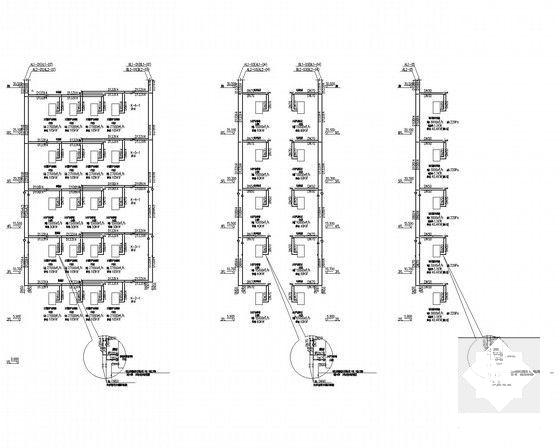

空调末端冷水系统原理图

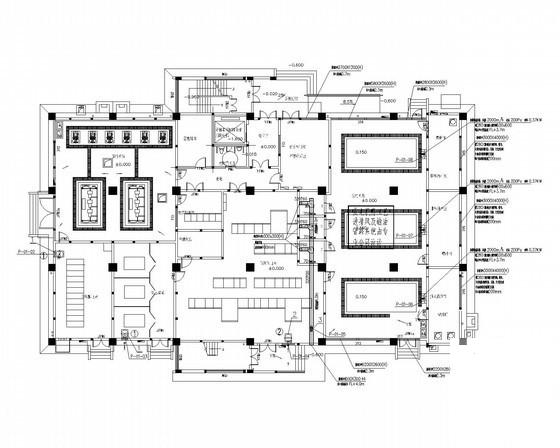

灾后排气平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
