一份5层科研教育中心空调通风防排烟加压送风系统设计CAD施工图纸（机房图纸)

guiqulai · 发表于 2020-2-27 09:18:02

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：科研
建筑高度类型：多层建筑
建筑设计面积：10895.48平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：31张
设计年代：近代
设计内容：空调,通风,防排烟
冷热源：市政热网
空调系统：全水系统
水系统：变流量
送风方式：散流器送风

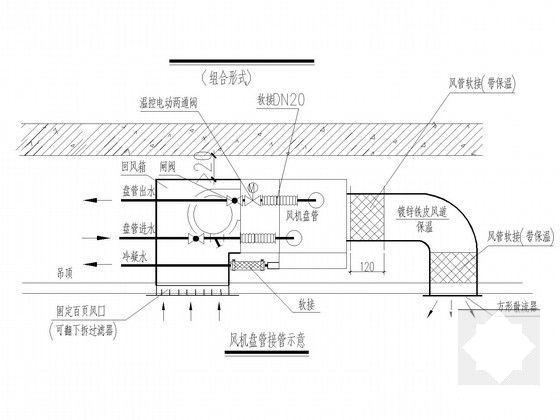

节点大样：风机盘管
特殊系统：含机房图
项目所在地：北京

附件详情

目录

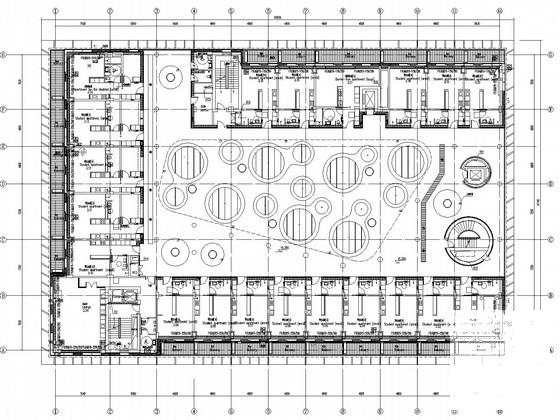

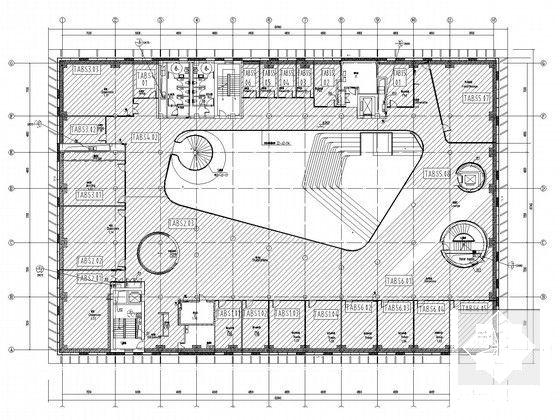

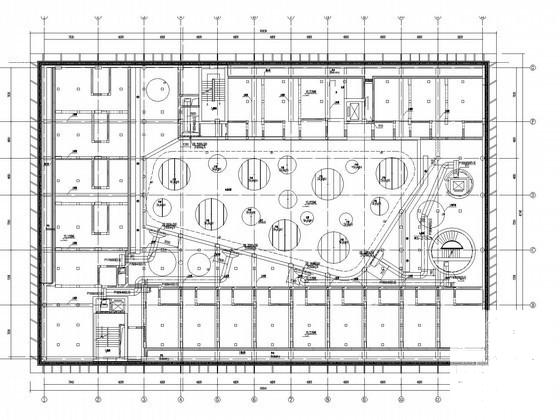

空调、通风及防排烟平面图
空调水系统平面图

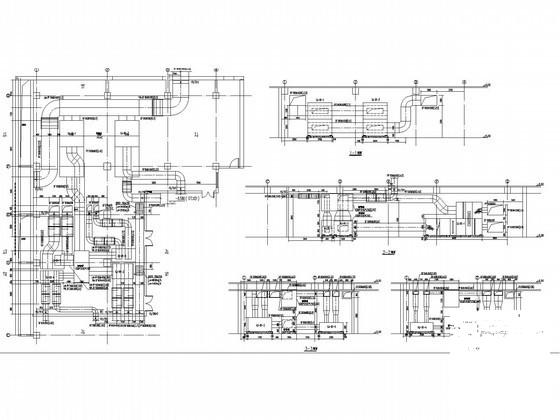

空调机房大样图
冷冻机房设备及基础布置平面图

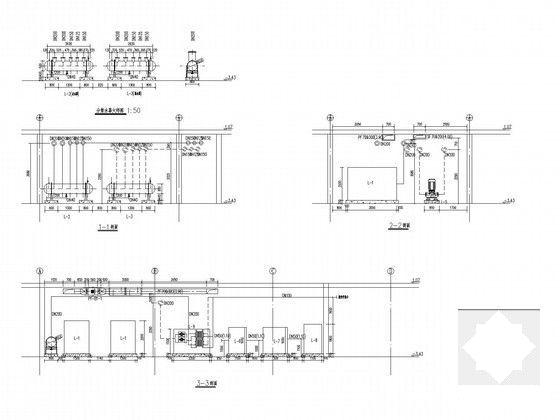

冷冻机房大样图
冷冻水系统示意图
防火分区示意图
集配器布置平面图

附件详情

一、项目概要：
1.该项目建筑面积为10895.48 m2，其中地下为1544 m 2，地上为
9351.48 m2，建筑高度20.36m，地下一层，地上五层
2.该项目地下一层为设备用房；地上一至四层为教室及办公区域，五
层为公寓。

二、冷热源：
1.全年采用中央空调系统
2.该项目空调系统冷源分为三个部分，舒适空调部分由地下冷冻站内
的变频驱动螺杆机组负担，机房部分由设于室外地面的风冷冷水机组
提供。
3.该项目空调系统热源由市政热力提供一次水热水，一次水供回水温
度为110/75℃，经过板式换热机组，热交换成为60/50℃的二次水，
分别供给末端空调机组及热回收转轮除湿机组使用

三、空调系统：
1.空调水系统采用两管制一次泵变水量系统
2.该项目的空调系统由热回收转轮除湿机组、TABS板系统、新风机组
及空调机组组成。

图纸共31张。
