一份10层标杆商业建筑空调通风及防排烟系统设计CAD施工图纸(制冷机房)

ghjkkkff · 发表于 2020-2-26 11:31:01

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑面积：23542.15平方米
建筑地上层数：10层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：52张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,其它
冷热源：电动压缩式冷水机组,锅炉,蓄冷（热）系统,空气调节器
空调系统：全空气系统,空气-水系统,制冷剂系统
全空气系统：单风道
水系统：单式泵,双管制,同程式,异程式,开式
送风方式：散流器送风
节点大样：集分水器,风机盘管,制冷机组,空气处理机组,管道支吊架
项目所在地：江苏

一、项目概要：

该项目位于江苏省，是一个现代标杆商业建筑，建筑楼层地上10层，地下2层，建筑设计面积：23542.15m2，建筑高度49.35m。建筑分类：一类高层民用建筑，建筑耐火等级一级。

图纸内容主要包含设计施工说明，主要设备材料表及图例，江苏省公共建筑施工图绿色设计专篇（暖通空调），原理图、详图，排烟系统图，水系统图，加压送风系统图，冷冻机房详图，冷冻机房设备基础详图，空调通风平面图，屋顶层基础平面图，水系统平面图，防排烟平面图等...

二、空调系统：

1.冷热源：采用冰蓄冷系统.，双工况离心式机组，分体空调，燃气真空热水机组...

2.风系统：采用组合式空气处理机组低风速单风道全空气系统，风机盘管加全热回收新风系统...

3.水系统：冷热水采用一次泵变频系统；系统采用两管制竖向异程、横向同程布置；冷却水系统采用开式机械循环，...

三、通风防排烟系统：

通风系统：

详见设计施工说明。注：1、事故通风的排风机，分别在室内、外便于操作的地点设置电器开关,通风管路上设置静电接地装置...

防排烟系统：

大楼防烟楼梯间（含地下部分）及消防电梯合用前室均分别设置正压送风系统，其中前室每层设置常闭多叶正压送风口，防烟楼梯间每二层设置一个常闭多叶正压送风口；书城采用机械排烟,自然补风（地下室机械补风）。排烟量按60m3/h计算，排烟风机风量按最大防烟分区乘以120m3/h.m2设计；中庭设计机械排烟系统...

图纸展示：

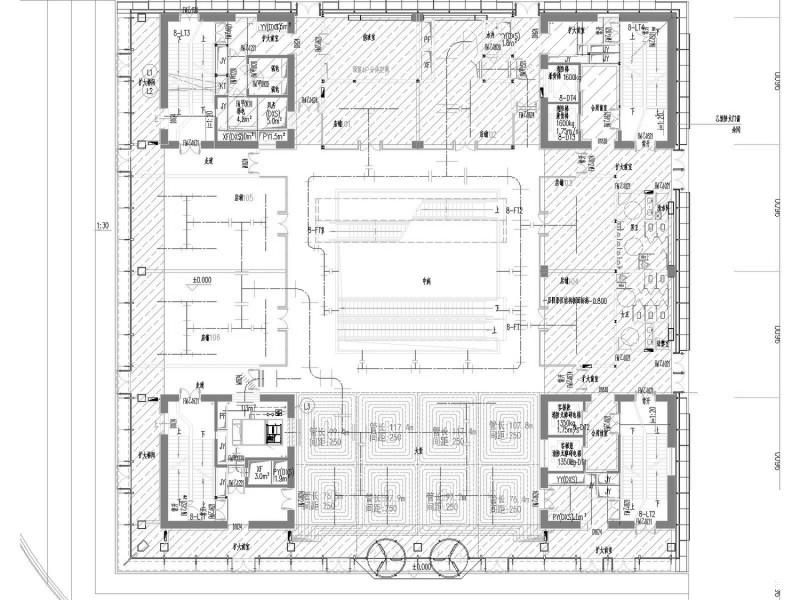

一层水系统平面图

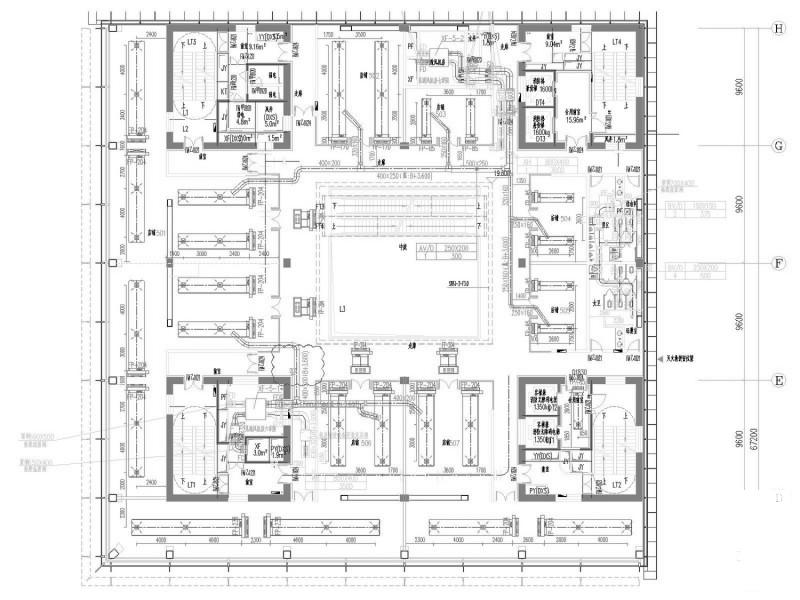

五层空调通风平面图

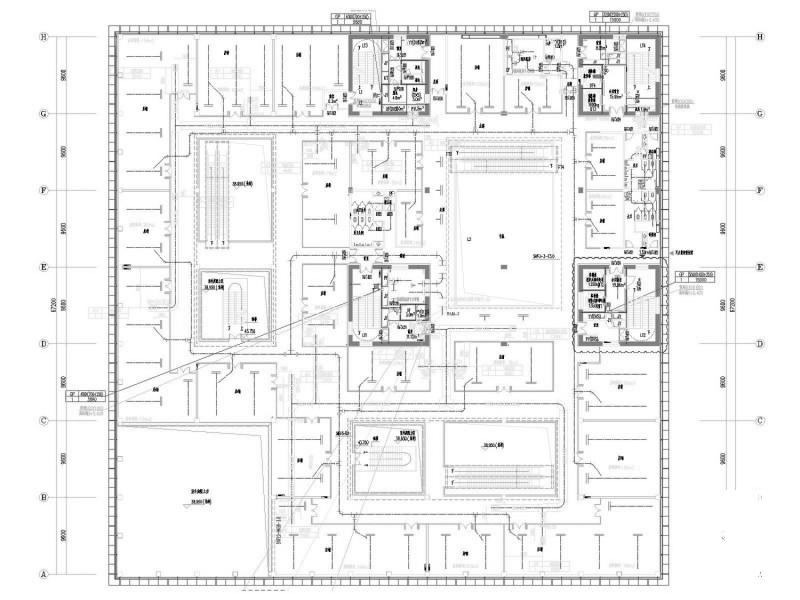

十层防排烟平面图

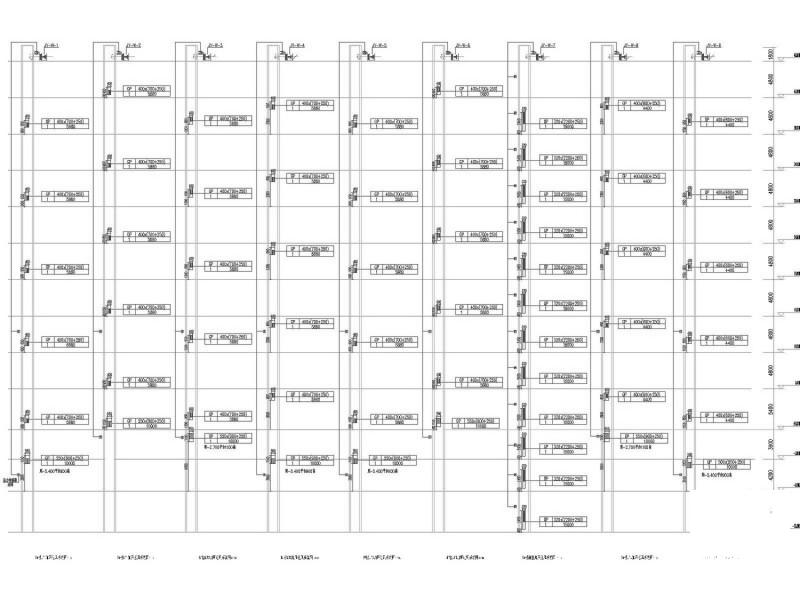

加压送风系统图

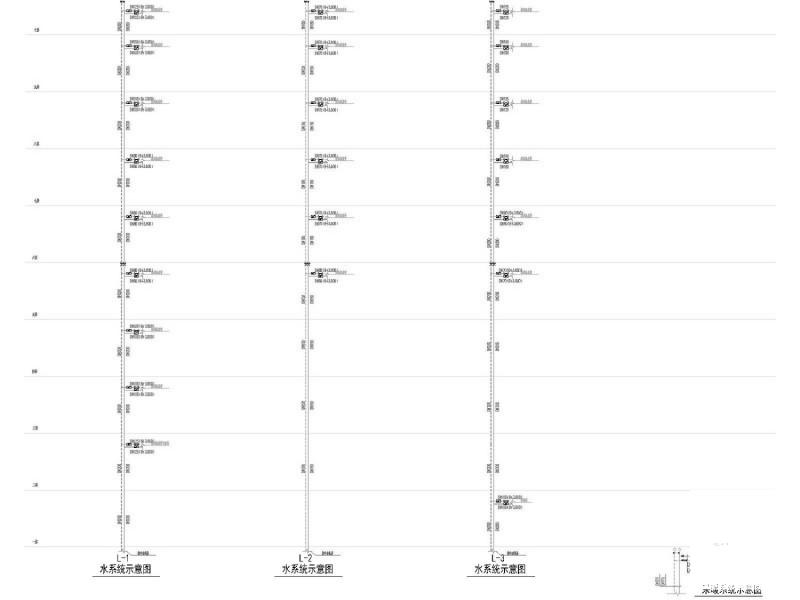

水系统图

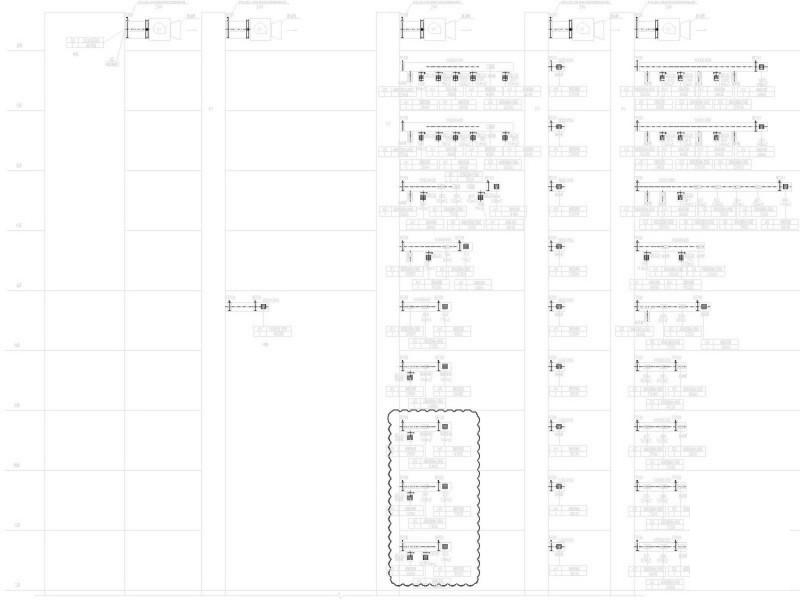

排烟系统图

机房系统流程详图

制冷机房，锅炉房系统及控制原理图
