一份多层商业办公区空调及通风防排烟系统设计CAD施工图纸（空气源热泵多联空调机组）

yy8899 · 发表于 2020-2-26 09:50:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
图纸设计深度：施工图
参考图纸：31张
设计内容：空调,通风,防排烟,冷热源
冷热源：空气源热泵,空气调节器
空调系统：制冷剂系统
送风方式：散流器送风
项目所在地：上海

附件详情

一、项目概要：
项目为多层建筑，设计范围：中央空调系统、防排烟系统、机械通风系统...
二、冷热源：
该项目采用空气源热泵型机组。采用风冷型变冷媒流量（变频多联机，VRV）中央空调系统...
三、空调系统：
本大楼分层（或分区）设置多套冷媒系统，并对应设置新风全热交换器提供新风。空调室内机则根据房间的特点选用不同的形式，如采用卡式四面吹机组上送风或风管暗藏式机组侧（上）送风等...
四、防排烟系统：
1.该项目为多层建筑，无机械加压送风系统。
2.火灾时自然排烟。开窗或开百叶的有效排烟面积不小于房间面积的2%。
3.强弱电设备间设置机械排风系统，由管道风机箱排出余热...

图纸共31张。

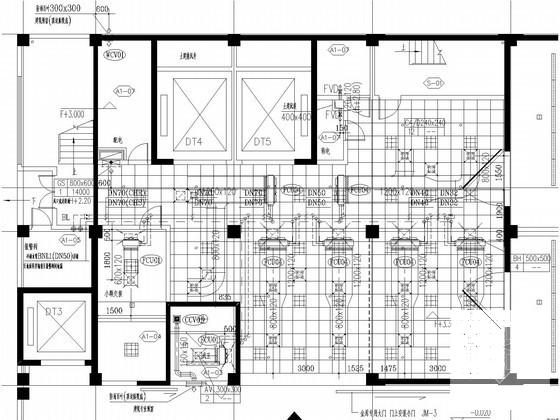

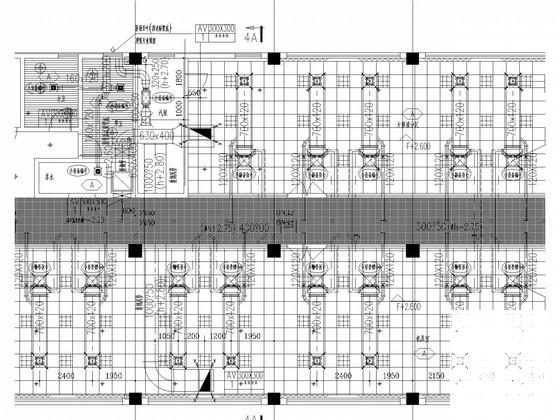

一层天花平面图

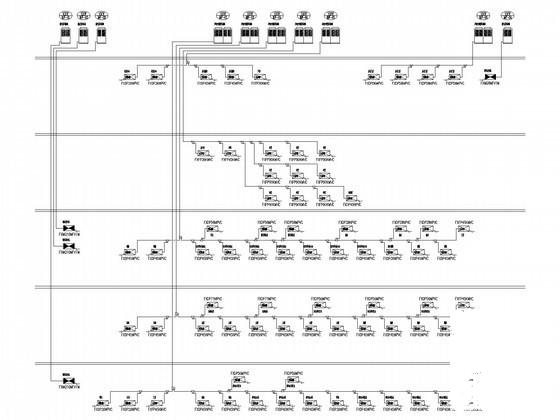

系统流程图

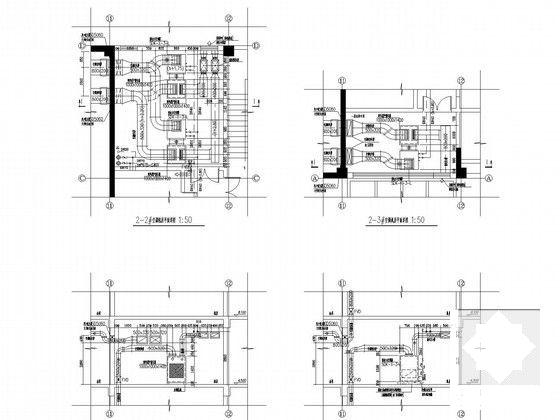

空调机房

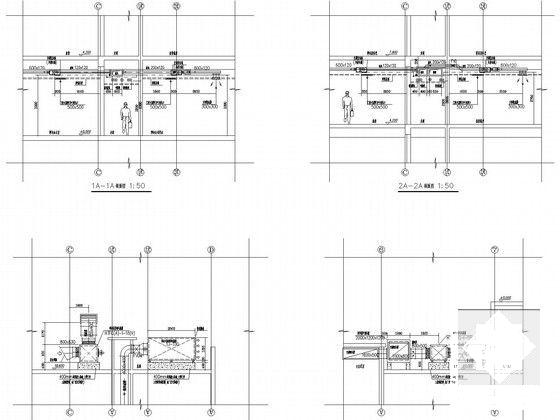

剖面图

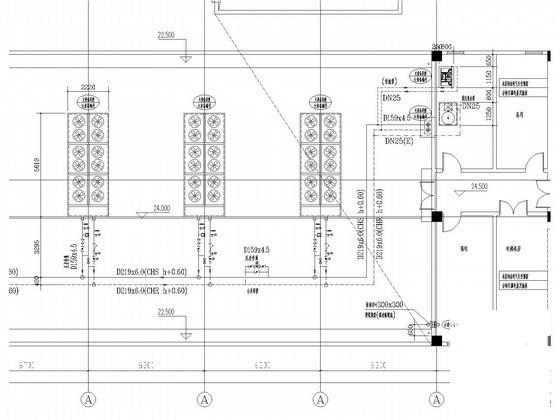

屋顶层平面图
