交通信息综合办公楼空调通风及防排烟施工CAD图纸（多联机空调系统）

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑面积：104784.09平方米
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目地址：安徽

附件详情

一、项目概要：
总用地面积：104784.09平方米，建筑高度：49.35米...
二、冷热源：
该项目采用多联机空调系统。多联机空调室外机设置在裙房和主楼屋顶...
三、空调系统：
1.该项目采用室内机加独立新风系统，新风由新风处理机处理后送入房间内。
2.部分房间采用分体式空调，预留分体空调电源...
四、通风排烟系统：
1.地下车库采用机械通风，与机械排烟共用一套系统，设双速风机，平时风机低速运行进行机械排风。
2.消防泵房设机械排风系统，自然补风。换气次数按不低于8次设计。
3.每个防烟分区单独设置一套排风兼排烟系统，其中无通室外车道或车道处设有防火卷帘的部分采用机械补风，补风量不小于排烟量的50%...

编制于近代年 图纸共23张。

风管平面图

防排烟系统图

空调系统图

水管平面图

机房层水管平面图

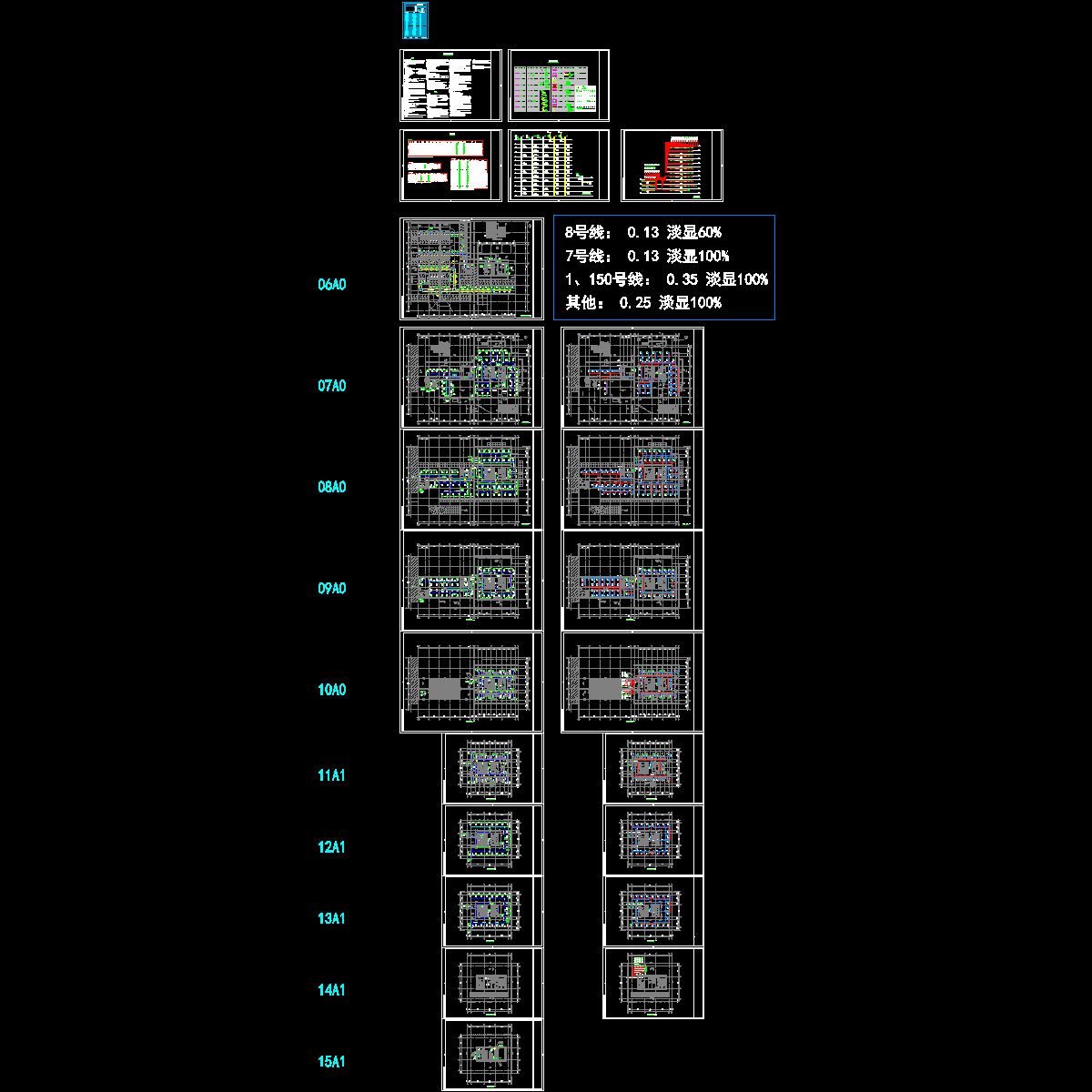

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
