五星级大酒店空调通风及防排烟系统设计CAD施工图纸（系统详图纸多）.dwg

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑面积：41424平方米
• 图纸设计深度：施工图
• 参考图纸：56张
• 设计年代：近代
• 设计内容：空调,通风,冷热源
• 冷热源：溴化锂吸收式机组
• 空调系统：全空气系统,空气-水系统
• 全空气系统：单风道
• 水系统：四管制,异程式
• 送风方式：散流器送风
• 项目地址：浙江

附件详情

• 通风和空调工程设计说明
• 设备材料表
• 通风及防排烟平面图
• 空调风管平面图
• 空调水管平面图
• 平面详图
• 空调水管系统图
• 制冷机房空调冷水系统原理图
• 制冷机房空调热水系统原理图
• 防烟系统原理图
• 排烟系统原理图
• 制冷机房平面详图
• 制冷机房设备尺寸定位图
• 风机房剖面图
• ...

附件详情

一、项目概要：
该项目为五星级标准的旅馆建筑,占地面积:3769.12平方米；建筑高度:95.4米；其中：地上建筑面积：41424平方米，地下建筑面积：16238.12平方米...
二、冷热源：
1.中央制冷系统设于地下二层的制冷机房内，共设两台一体化蒸汽溴化锂机组。
2.制热系统设于地下二层的制冷机房内，共设两套汽水换热机组...
三、空调系统：
1.空调采用机械循环四管制闭式的冷、热水系统。空调冷冻水的供、回水温度为7℃～12℃，空调热水的供、回水温度为60℃～50℃。
2.空调水管采用异程式。
3.大堂、采用全空气单风道系统；游泳池采用直流式全新风系统。
4.小会议及走道采用风机盘管加新风系统；宴会厅门厅采用全空气单风道系统...
四、通风系统：
1.车库设置机械送排风系统（机械排风，自然进风），排风换气次数6次／小时，送风换气次数5次／小时。
2.一般设备用房集中设置机械送排风系统，换气次数4～6次／小时。
3.卫生间设置小型吊顶式排风扇，排风量按换气次数10～15次／小时计...

编制于近代年 图纸共56张。

空调风平面图

制冷机房平面详图

防烟系统原理图

空调水管系统图

制冷机房空调冷水系统原理图

制冷机房空调热水系统原理图

制冷机房设备尺寸定位图

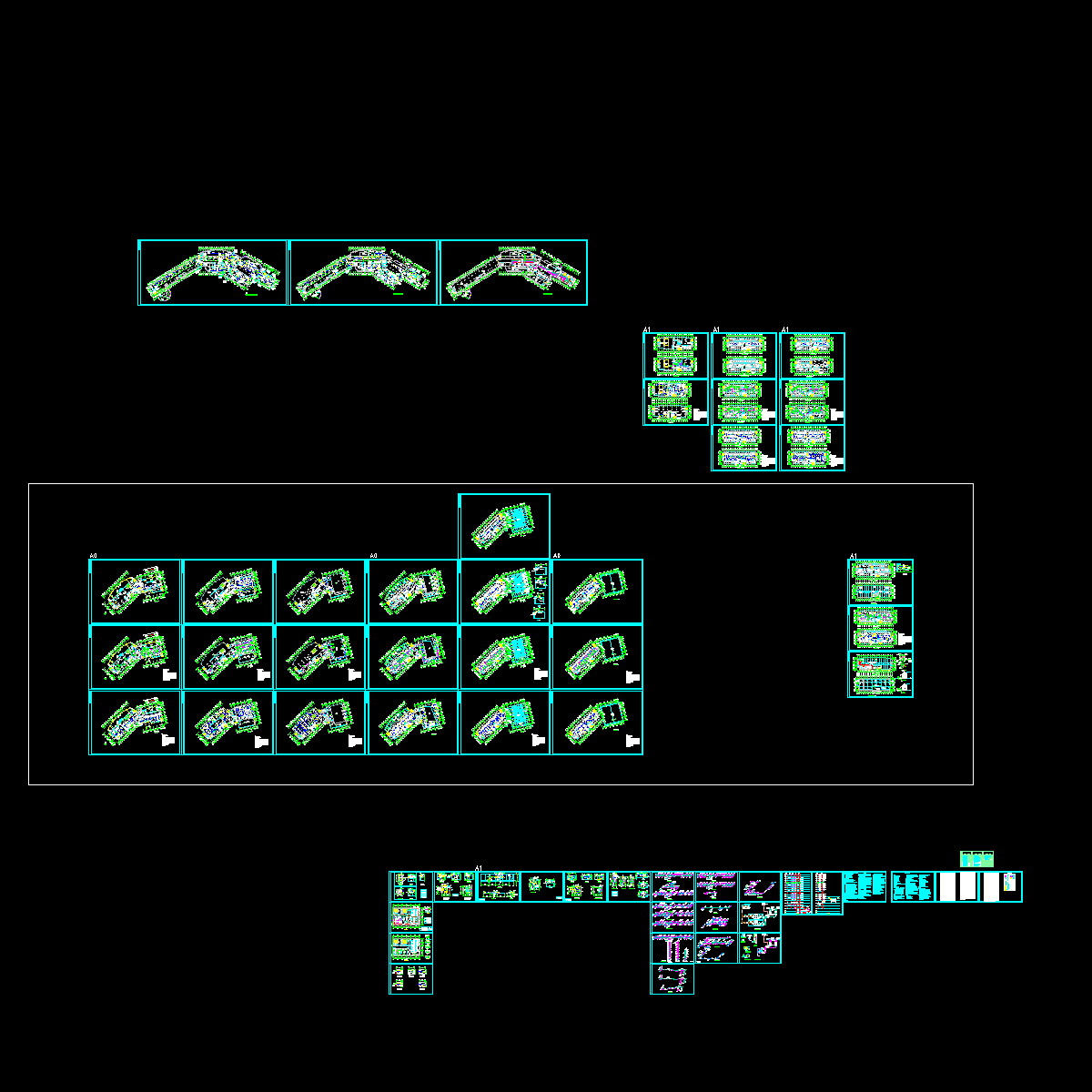

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
