多层丙类厂房空调及防排烟系统设计施工CAD图纸（数码涡旋多联机）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 建筑面积：24118平方米
• 地上层数：3层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 项目地址：重庆

附件详情

一、项目概要：
总建筑面积：24118m2，建筑层数3F/-1F，为多层丙类厂房...
二、冷热源：
冷热源采用：螺杆式风冷热泵机组...
三、空调系统：
1.厂房采用变风量空调机组＋全热交换机组；食堂、辅助车间采用卡式风机盘管＋全热交换器；其它辅助用房采用风机盘管＋排风。
2.风冷热泵空调系统冷水进出口温度 12℃～7℃；热水进出口温度 40℃～45℃。主机与末端1:1配置...
四、通风系统：
1.空压机房、废品回收间按6次考虑机械排风，渗透补风。
2.电气用房按8-10次换气考虑机械排风，同时设置机械补风。
3.卫生间按10-12次、更衣室按6次换气设置机械排风，渗透补风...
五、防排烟系统设计
1.封闭楼梯间利用可开启外窗自然通风排烟。
2.车间按60m3/h设计机械排烟，渗透补风。
3.利用可开启外窗通风排烟的房间，开启外窗面积须大于房间面积的2％...

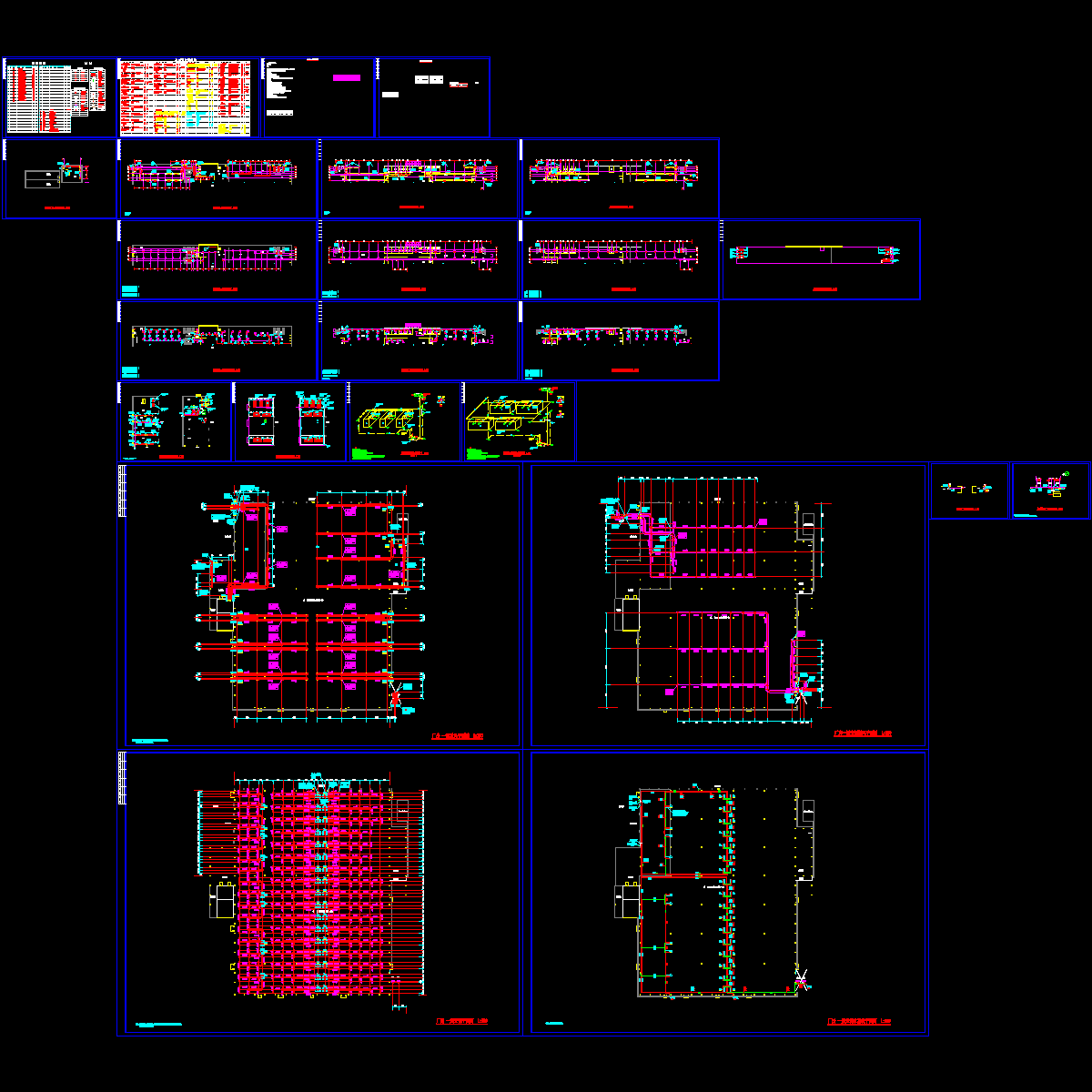

编制于近代年 图纸共25张。

空调水系统平面图

空调新风平面图

冷冻机房系统图

通风平面图

冷冻机房平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
