多层游客中心空调通风防排烟系统设计CAD施工图纸（冷热源设计）(散流器送风)(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 建筑高度：多层建筑
• 建筑面积：18254平方米
• 地上层数：3层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,其它
• 冷热源：空气调节器
• 空调系统：空气-水系统,制冷剂系统
• 送风方式：散流器送风
• 项目地址：浙江

一、项目概要：

该项目位于浙江省，是一个多层游客中心建筑项目，地上3层，地下2层，总建筑面积18254平方米。其中地上部分建筑面积4954平方米，地下部分建筑面积13300平方米。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，空调风管平面图，空调水管平面图，设备基础平面图，剖面图等...

二、空调系统：

1.冷热源：采用变冷媒流量空调系统（VRF）...

2.风系统：采用带吊顶或立柜式新风机组...

三、 通风防排烟 系统：

通风系统：

所有空调房间按规定要求送入一定量的新风，排风通过门窗排出，公共卫生间设排风机，通过风管直接排至室外或通过土建风道上到屋顶排放...

防排烟系统：

一到三层中庭采用机械排烟，排烟量按中庭体积6次/h换气次数计算；其余办公和小会议室等小房间均采用可开启窗进行自然排烟...

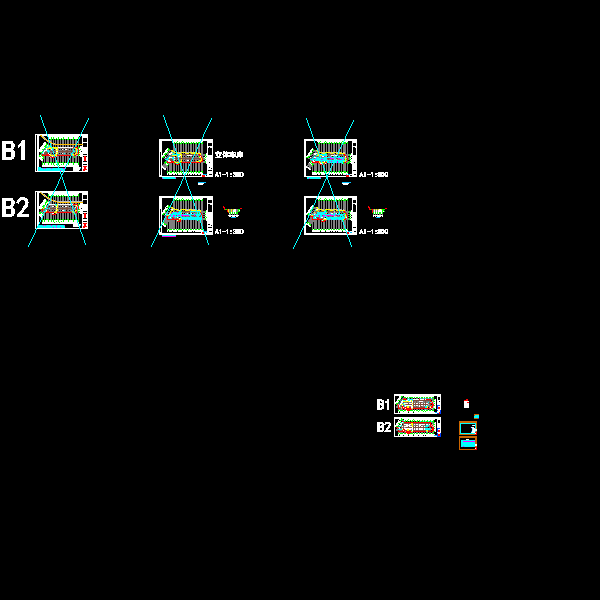

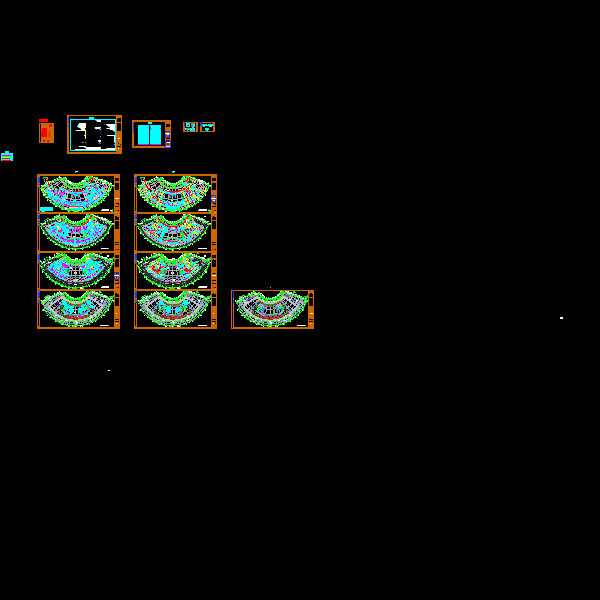

图纸展示：

一层空调风管平面图

一层空调水管平面图

地下室-5.600标高通风平面图

地下室-9.500标高通风平面图

h_车库平面_t3.dwg

h_千岛湖游客中心_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
