5层高等院校多栋建筑空调通风防排烟系统设计CAD施工大样图(散流器送风)(dwg)

ffgg7781 · 发表于 2020-5-26 08:46:47

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：教育
建筑高度：多层建筑
建筑面积：54000平方米
地上层数：7、5、3层
地下层数：1层
图纸设计深度：施工图
参考图纸：57张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,其它
冷热源：空气调节器
空调系统：制冷剂系统
送风方式：散流器送风,其他
项目地址：江苏

一、项目概要：

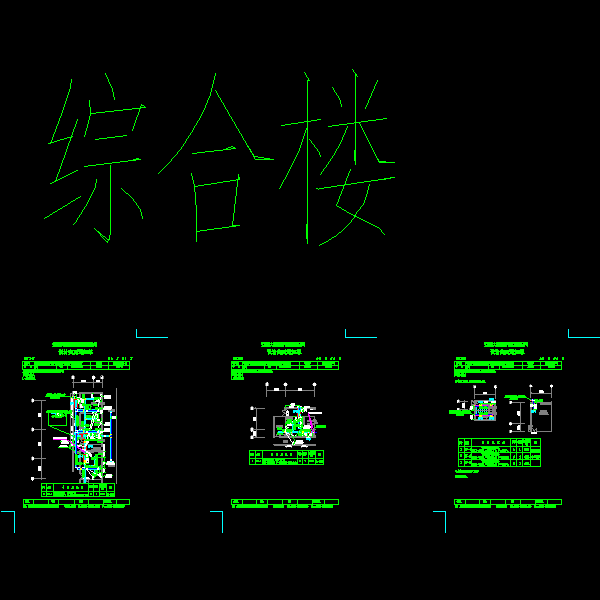

该项目位于江苏省，是一个高等院校二期建筑项目，包含汽车教学楼（建筑高度22.80米，地上5层，地下1层，总建筑面积：22804平方米），综合楼（建筑高度,14.6米，地上3层，总建筑面积：5935平方米），物联网用楼（建筑高度29.70/21.30米，地上7/5层，总建筑面积：25094.57平方米）。

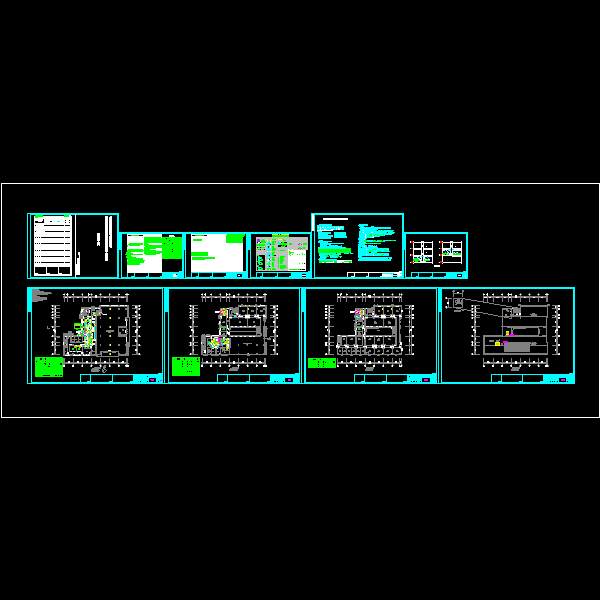

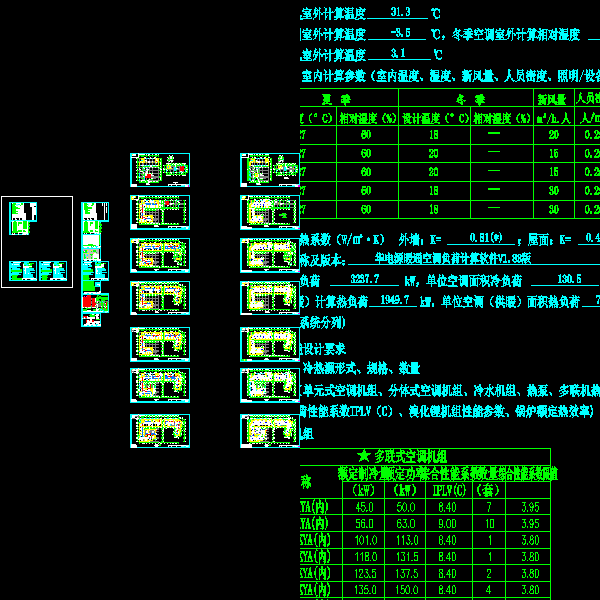

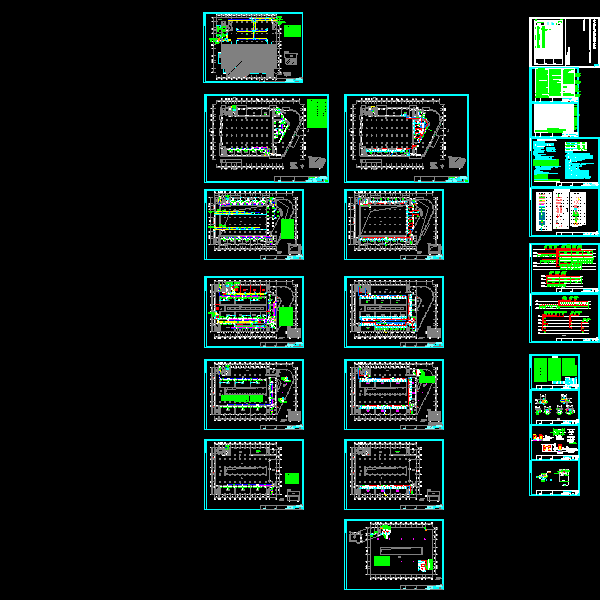

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，暖通平面图，空调平面图，空调系统图，大样图，安装示意图，风机安装大样图，通风系统图，排烟系统原理图，智能控制系统图，空调冷媒管道系统示意图，通风平面图，排烟系统安装示意图等...

二、空调系统：

考虑到独立运行使用的便利性，按照变冷媒流量热泵性采用舒适性多联商用空调系统...

三、系统（以教学楼为例）：

通风系统：

1.空调系统原则上按使用功能及防火分区划分为若干系统；

2.采用新风系统没信封采用吊顶式新风机组；

3.各层卫生间均设纸了由吊顶式排气扇构成的机械排风系统。其他需要排除污浊空气或预热的房间、场所，也设有机械排风系统...

防排烟系统：

该项目体验中心中庭，夹层中庭，二层内走道采用排烟系统。地下汽车库采用排烟和排风公用系统，双速风机分别满足排烟和平时的排烟（风）需求...

图纸展示：

物联楼一层空调平面图
