5层学校园区建筑采暖通风防排烟系统设计CAD施工图纸（间歇供暖）(散流器送风)(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑面积：13893.29平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 设计内容：采暖,防排烟,冷热源
• 水系统：同程式
• 送风方式：散流器送风
• 项目地址：山东

附件详情

一、项目概要：
地上建筑共五层，总建筑面积13893.29m2，总建筑高度16.2米...
二、冷热源：
采暖热媒为低温热水，供水温度为75°C，回水温度为50°C...
三、采暖系统：
1.设计采暖运行方式为间歇供暖方式。
2.NL1/NL3/NL4/NL5为上供下回单管同程系统。
3.NL6~10为上供上回双管同程系统...
四、通风系统：
1.公共卫生间及教师卫生间设置排气扇，采用机械排风方式。
2.化学实验室设置排气系统，演示台及学生桌均设置万向排气罩的局部排风系统，换气次数约为10-20次/h...
五、防排烟系统：
1.一层内走道采用自然排烟方式，可开启外窗满足距最远点水平距离不超过30米。
2.门厅设置电动排烟高窗，满足可开启窗户净面积不小于该门厅地面面积的5%...

编制于2014年 图纸共22张。

通风平面图

采暖系统图

采暖平面图

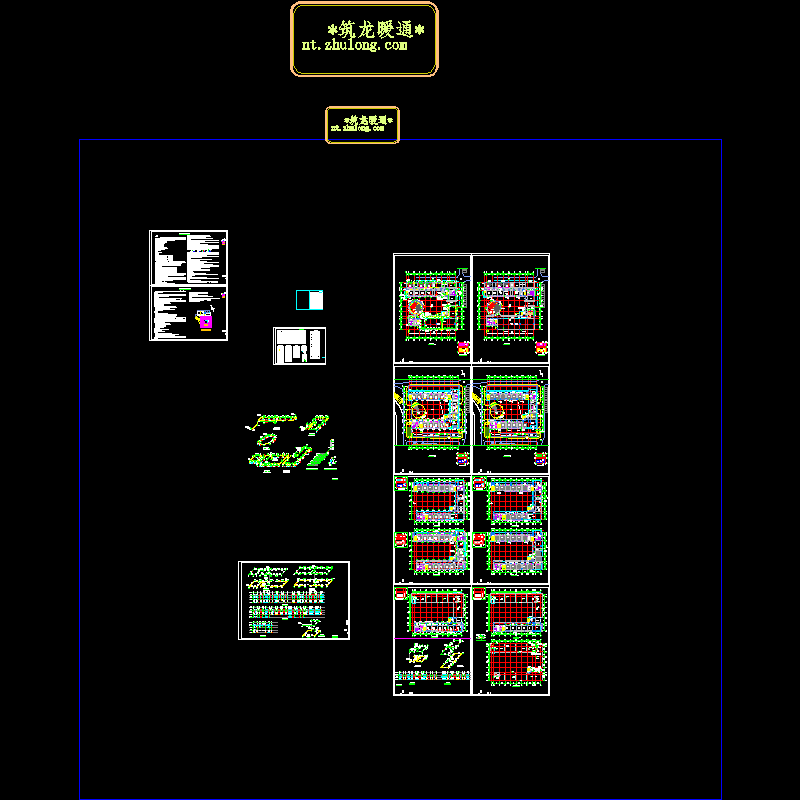

2014.07.22-食堂、体育馆-暖通.dwg

综合楼-暖-6.27_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
