高层住宅楼项目采暖通风及防排烟系统设计CAD施工图纸

guiqulai · 发表于 2020-2-28 21:15:20

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：16903.54平方米
建筑地上层数：24层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：35张
设计年代：近代
设计内容：通风,采暖,防排烟
采暖系统：散热器供暖,热水辐射
水系统：双管制,同程式
送风方式：散流器送风
项目所在地：山东

附件详情

设计及施工说明

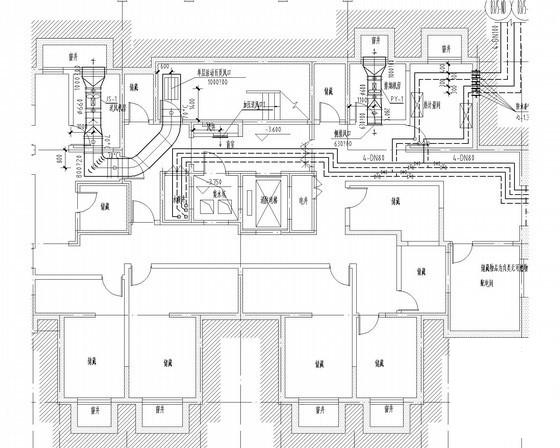

地下一层暖通平面图
一层暖通平面图

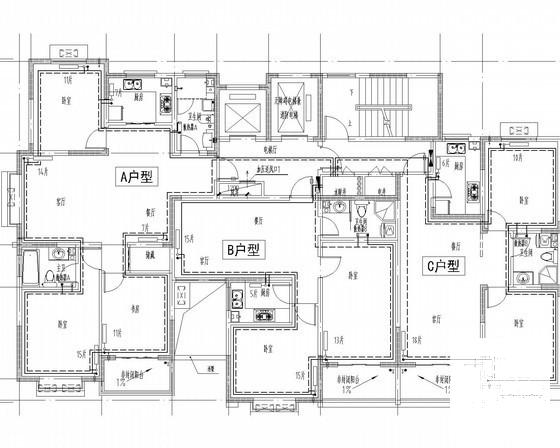

二~十七层暖通平面图
十八层暖通平面图
机房层暖通平面图
轴立面图

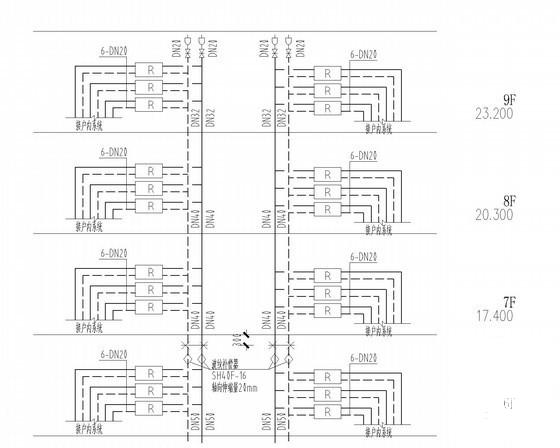

采暖系统立管图
防排烟系统图

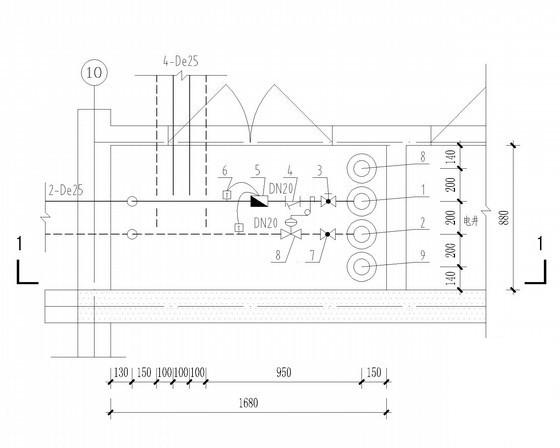

管井平面图
采暖系统高区立管图
采暖系统低区立管图

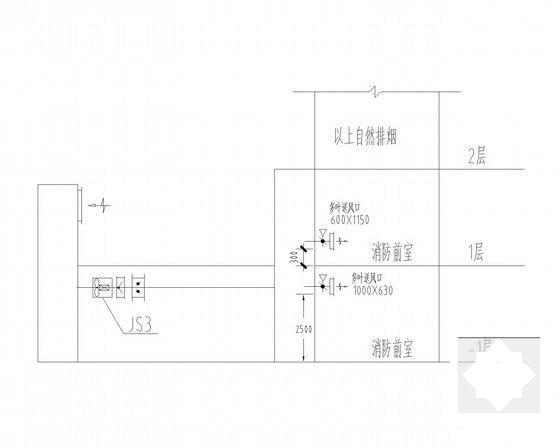

合用前室加压送风系统图
...

附件详情

一、项目概要：
地上24层，地下一层储藏室，每个单体建筑面积16903.54m2...
二、采暖系统：
1.该项目采暖供回水由小区换热站提供，供回水温度80/60°C，采暖系统的定压及补水由换热站解决。
2.采暖系统采用共用立管的分户独立系统，分户计量控制；室内采用下供下回式双管同程系统。
3.采暖系统采用共用立管的分户独立系统，一户一表，分户计量控制；室内采用下供下回式双管同程系统...
三、通风系统：
1.住宅卫生间排风量按不小于5次/h计算，风量90m3/h，功率18W。
2.屋顶电梯机房按不小于11次/h换气次数考虑进行机械排风，设置橱窗换气扇...
四、防排烟系统：
1.对地下一层不满足自然排烟条件的内走道设置机械排烟，自然补风。
2.长度不超过60米的内走道可开启外窗面积不应小于走道面积的2%。
3.防烟楼梯间前室、消防电梯间前室可开启外窗面积不应小于2.0m2...

图纸共35张。
