小高层住宅楼通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13579平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,防排烟,冷热源
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:
该项目位于江西省。总建筑面积为13579.0平方米,其中地下一层和一、二层为地下汽车库和商铺,配电房和水泵房设备用房及附属用房等,地下室面积为3111.4平方。3层以上为住宅,6#7#9层28.45米、5#17层52.45米。该项目属小高层建筑,系新建工程。图纸内容包含设计施工说明、设备材料表、通风平面图等...

二、通风排烟系统:

1.通风系统:柴油发电机房采用气体灭火方式,发电机房(含冷却空气,空气燃烧,消声减噪灭火密闭等)工艺通风,由专业设计;2、储油间的油箱应密闭且应设置通向室外的通气管,通气管应设置带阻火器的呼吸阀,油箱的下部应设置防止油品流散的设施...

2.防排烟系统:5~7#楼梯间满足自然排烟,每五层开启外窗有效面积大于2个平方;5#楼合用前室每层有3个平方开启外窗,自然排烟;5#楼梯间前室满足自然排烟,每层开启外窗有效面积大于2个平方...

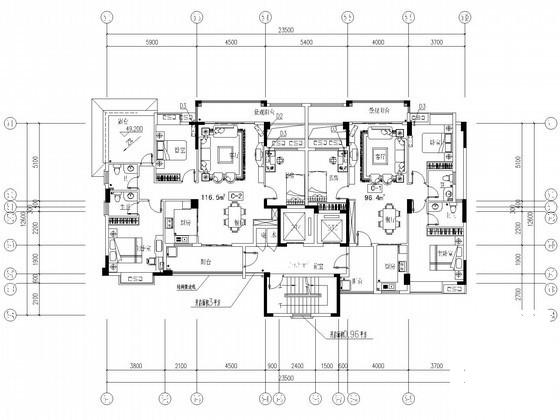

一层通风平面图

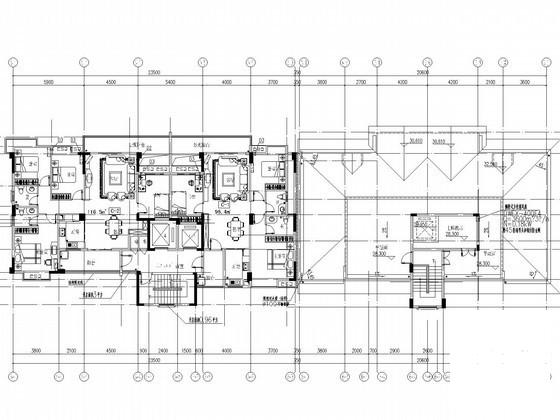

十七层通风平面图

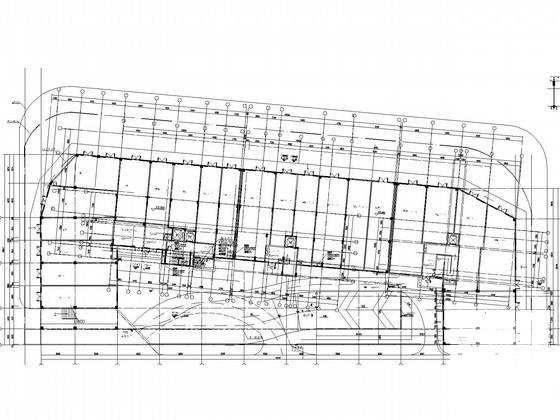

屋面层通风平面图

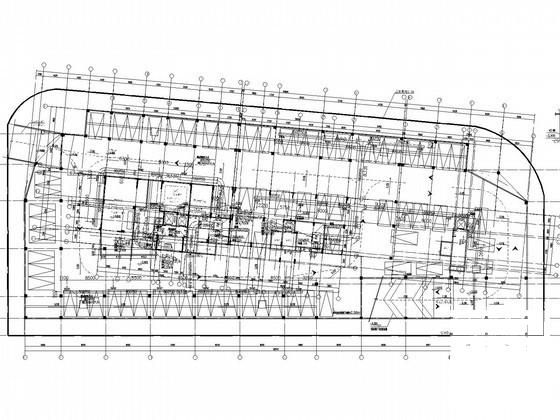

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
