住宅楼地下室通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13996.39平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:

该项目位于江西省,该资料为该项目地下室部分。地下室建筑设计面积:13996.39平方米。图纸内容包含设计施工说明、设备材料表、空调通风平面图、空调水管平面图、机房平面图、 通风防排烟 平面图等...

二、通风排烟系统:

1.通风系统:配电房换气次数为12次/h,水泵房换气次数为6次/h,走廊换气次数为6次/h、发电机房的换气次数为6次/h,储油间自然补风...

2.防排烟系统:地上部分:所有地上房间可开启外窗面积不小于房间面积的2%,采用自然排烟;建筑地上防烟楼梯间每5层可开启外窗面积不小于2平方米,且在该楼梯间的最高部位可开启外窗面积不小于1.0m2,采用自然排烟。地下部分:该项目地下室为五个防火分区,平时排风与消防排烟合用风机及管道系统;第二、三防火分区采用车道入口自然补风,第一、四防火分区采用机械补风...

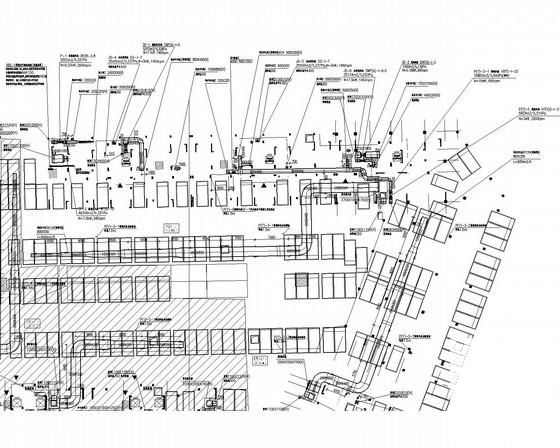

地下一层通风防排烟平面图(A)

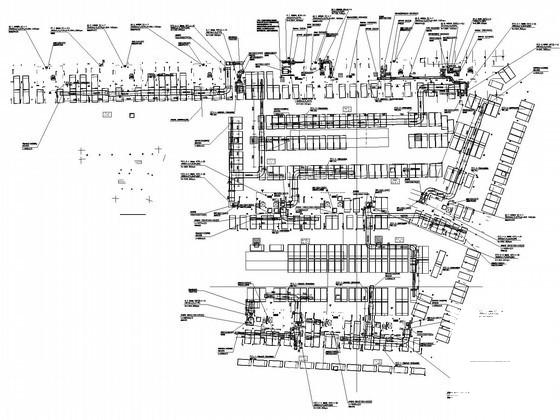

地下一层通风防排烟平面图(B)

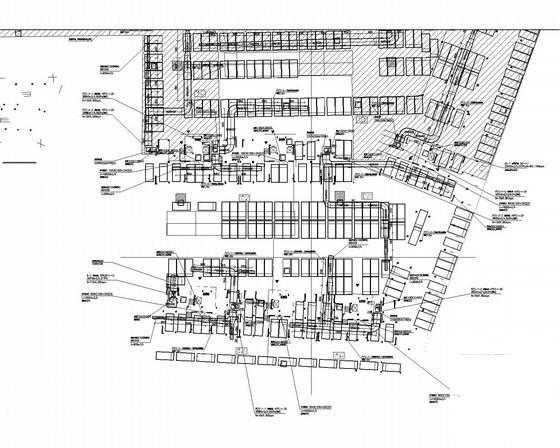

地下一层通风防排烟平面图(C)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

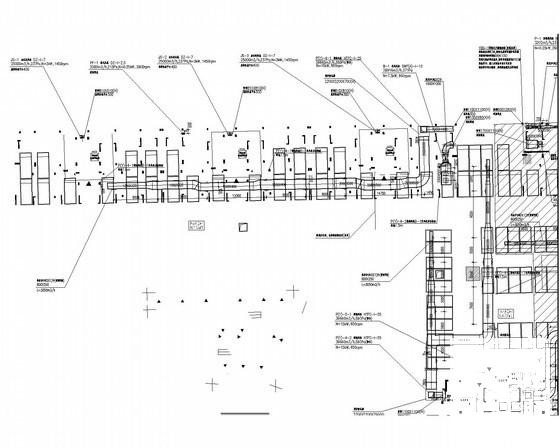

  • 地下室设计施工图纸 - 1
    地下室设计施工图纸 - 1
  • 地下室设计施工图纸 - 2
    地下室设计施工图纸 - 2
  • 地下室设计施工图纸 - 3
    地下室设计施工图纸 - 3
  • 地下室设计施工图纸 - 4
    地下室设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
