商业地下室电气施工CAD图纸(2015)

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:商业
  • 负荷等级:二级,三级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:视频监控系统,综合布线系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为广东商业地下室 电气施工图

概况:
该项目位于深圳市南山区,本项目为其中的B3座-地下一层,主要为商业用房。变电所和柴油发电机房设置在B1座的地下一层;10kV开关站和弱电中心设在B1座地下一层。消防控制中心设置在B2座地下一层,有直接对外的安全出口。

设计范围:
电力及照明配电系统;防雷及接地系统;建筑、水、暖通专业自带设备仅提供电源设计;
电话系统;网络系统;综合布线系统;有线电视系统;视频安防监控系统。

部分图纸摘录:


火灾自动报警平面图



照明平面图
干线系统图





电表箱及风机系统图
火灾自动报警系统图


消防设备电源监控系统图


视频监控系统图

电话网络系统

有线电视系统图

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 地下室施工图纸 - 1
    地下室施工图纸 - 1

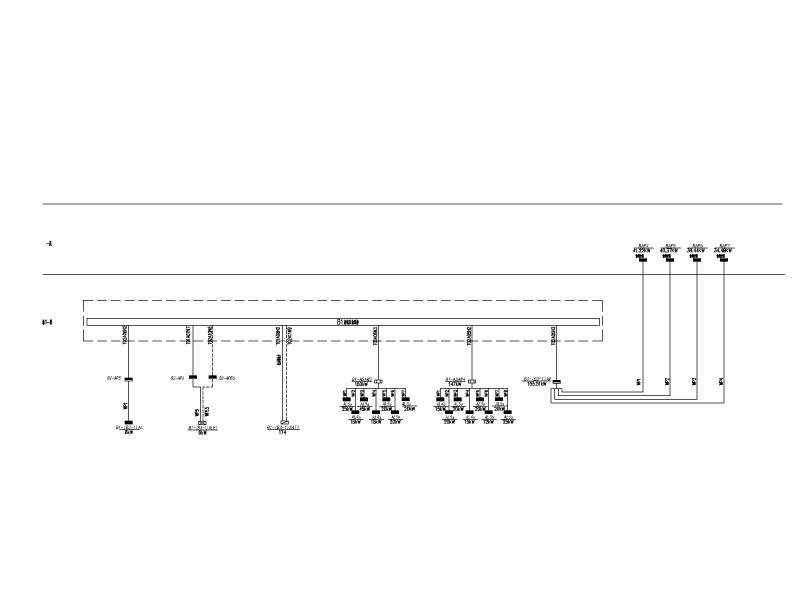

  • 地下室施工图纸 - 2
    地下室施工图纸 - 2

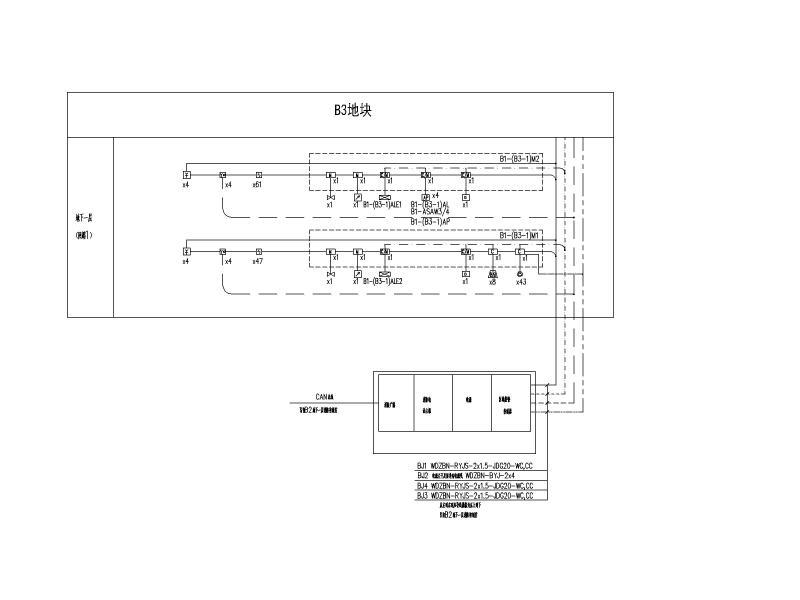

  • 地下室施工图纸 - 3
    地下室施工图纸 - 3

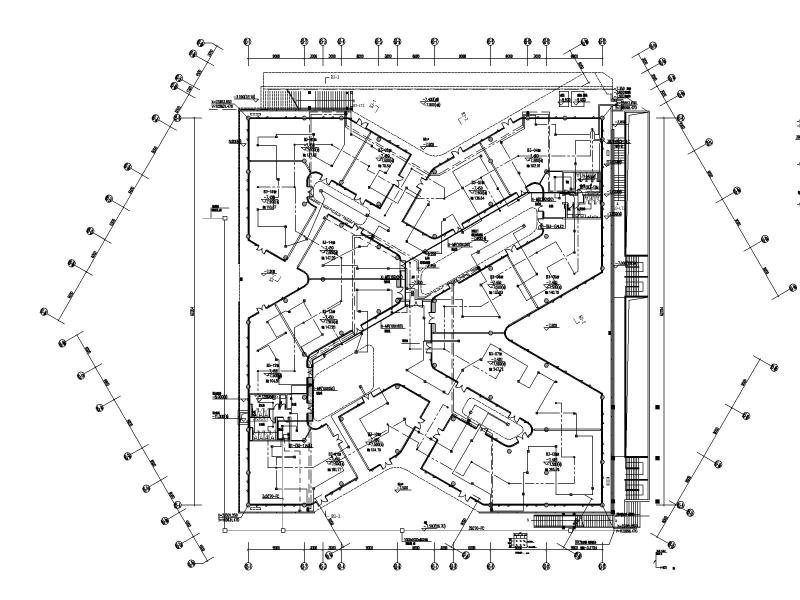

  • 地下室施工图纸 - 4
    地下室施工图纸 - 4
  • 地下室施工图纸 - 5
    地下室施工图纸 - 5
  • 地下室施工图纸 - 6
    地下室施工图纸 - 6
  • 地下室施工图纸 - 7
    地下室施工图纸 - 7
  • 地下室施工图纸 - 8
    地下室施工图纸 - 8
  • 地下室施工图纸 - 9
    地下室施工图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
