一份31层商业公寓住宅楼电气CAD施工图纸（地下室人防）

tt8899 · 发表于 2020-2-17 13:29:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：31层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：86张
设计年代：近代
地下室用途：人防,车库,设备用房
节点大样：人防,线槽,线管
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线电视：D类
接地方式：TN-S
项目所在地：广东
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,电气控制
弱电设计：火灾自动报警系统 ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、变配电所高压接线图
3、高压10KV及10/0.4KV供电系统结线示意图
4、变配电所布置平面图
5、变配电所剖面图
6、配电干线图
7、配电房低压配电系统图
8、桥架出线图
9、消火栓泵配电系统图
10、喷淋泵配电系统图
11、配电箱一次接线系统图、
12、综合布线系统图
13、火灾报警系统图
14、照明平面图
15、电力平面图
16、火灾自动报警平面图
17、防雷接地平面图

附件详情

该附件是[深圳]一类高层商业公寓住宅楼全套电气施工图纸，总共86张，含地下室人防、计算书等。
该项目由4～31层商业公寓、1~3层商业、地下室设备用房及车库等组成。地下二层局部用作战时人防建筑面积约4万多平方米，该工程属高层一类高层建筑。
电气设计包含电力、照明供配电系统、防雷、接地与等电位联结系统、有线电视系统、通信电话及信息网络系统、保安闭路监控系统、门禁系统、火灾自动报警及消防联动系统、三表远程自动计量系统等。

变配电所3-3剖面图

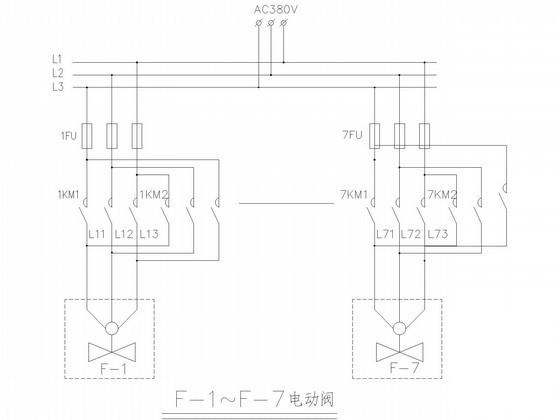

F-1~F-7电动阀控制原理图

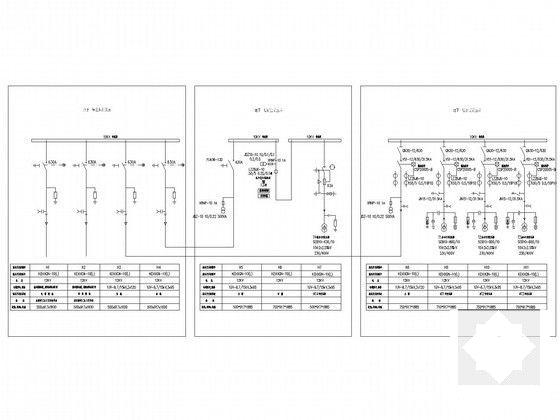

变配电所高压接线图

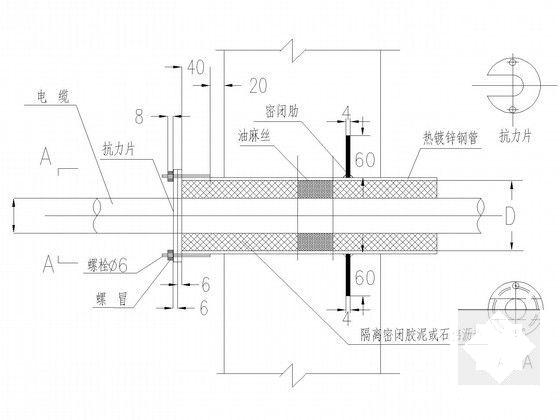

电缆穿防护密闭墙安装示意图

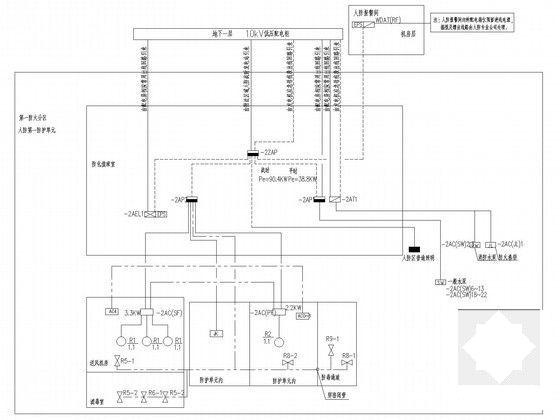

人防电力干线系统图

生活泵配电系统图

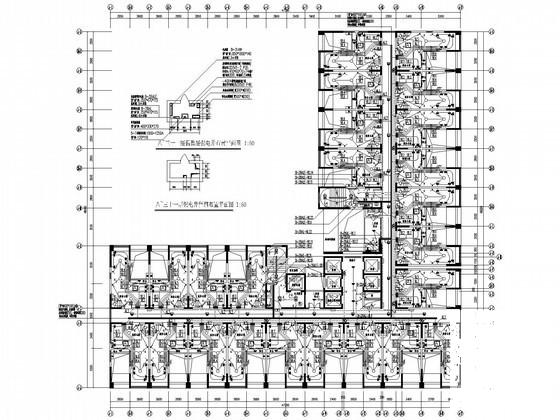

四层电照平面图

标准层弱电平面图 (偶数层)
